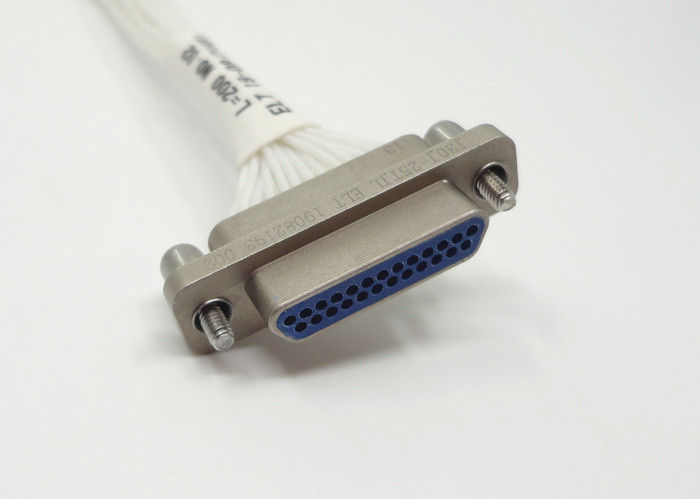

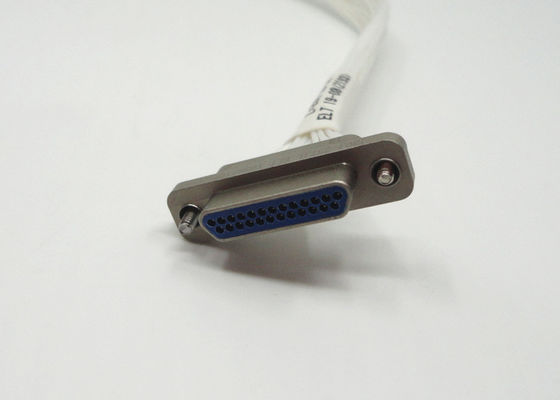

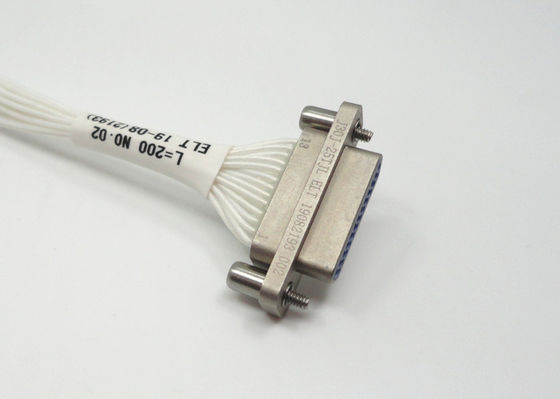

Connecteur micro rectangulaire miniaturisé par connecteur de 25 séries des goupilles J30J avec le câble de 200mm

25 Pins J30J Series Connector Miniaturized Rectangular Micro Connector With 200mm Cable
25 Pins J30J Series Connector Miniaturized Rectangular Micro Connector With 200mm Cable 25 Pins J30J Series Connector Miniaturized Rectangular Micro Connector With 200mm Cable 25 Pins J30J Series Connector Miniaturized Rectangular Micro Connector With 200mm Cable

Image Grand :  Connecteur micro rectangulaire miniaturisé par connecteur de 25 séries des goupilles J30J avec le câble de 200mm meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: ELT (Elite)
Certification: ROHS ISO-9001-2015
Numéro de modèle: J30J-25TJL-200
Conditions de paiement et expédition:
Quantité de commande min: 5pcs
Prix: Negotiable
Détails d'emballage: carton standard d'exportation
Délai de livraison: dans les 3 semaines
Conditions de paiement: L / C, T / T, Western Union
Capacité d'approvisionnement: 1000pcs par semaine
Description de produit détaillée
Nom de produit: Rectangulaire miniaturisé par J30J Région de section: ² de 0.1-0.15mm
Type d'arrêt: fil de soder/soudure type de contact: goupille micro de torsion, placage à l'or
Espacement de contact: 1.27mm Matériel: Alliage d'aluminium
Longueur de câble: 200mm
Surligner:

connecteur rectangulaire de j30j

,

connecteur micro de d

Les goupilles de J30J 25 ont miniaturisé le connecteur micro-d rectangulaire avec le câble de 200mm





Caractéristiques :

- 0.635mm, 1.27mm, espacement de contact de 1.91mm
- 1, 2, 3, options 4-raw,

- Goupille de torsion, densité de contact élevé

- 9-100contacts
- Qualification MIL-DTL-83513
- Modèles droits et à angle droit bien choisis
- Économie de l'espace et de poids.
- Excellente résistance au choc et à la vibration.
- Basse résistance de contact, capacité à forte intensité, résistance diélectrique élevée.
- Connecteurs et câbles équipés faits sur commande.

- Le style d'arrêt est contact de cuir embouti, et le reseau est (ligne de × de rangée) 1.27×2.54.

Types :
- Série de J30J
- Série (hermétique) de J30JM
- Série J30 (plastique)
- Série de J50J
- Série de J55A
- Série (hermétique) de J55AM
- Série de J56J



Applications :
- Systèmes de navigation
- Centres de recherches
- Applications médicales
- Conseil au câble

- L'avionique, radars
- Missiles et systèmes d'orientation
- Équipement intégré
- Systèmes de télécommunication
- Conseil extérieur de (SMT) de bâti au câble





Ce produit de série est équivalent aux produits de série de MDM, etc. américains, la coquille est l'alliage d'aluminium, l'espace de contact est 1.27mm, s'appliquent au secteur de section de noyau de fil est 0.1-0.15mm carrés. Cette performance des produits sont conformes à GJB2446A (spécifications générales pour les prises électriques rectangulaires polarisées microminiatures de coquille), il est MIL-DTL-83513 équivalent, elle est divisée au terrain communal (coquille) et améliorée (coquille). Avec le petit installez l'espace, poids léger, digne de confiance se relient, excellent éboulis électromagnétique, bonne résistance de tremblement de terre, etc. Il est très utilisé dans le matériel électronique et un appareil exigés le petit par espace.



Dispositions de contact

(Vue de visage d'insertion de Pin)

Connecteur micro rectangulaire miniaturisé par connecteur de 25 séries des goupilles J30J avec le câble de 200mm 0

NOTE :

Les connecteurs communs incluent 6 subfamilies : sertissez par replis les connecteurs de contact, connecteurs à contact à souder, contact intégré
pour la carte PCB N, contact intégré pour la carte PCB N-J, contact à angle droit pour la carte PCB W, contact à angle droit pour la carte PCB W-J.



Spécifications :

Estimation actuelle 3A
Estimation de tension 300V
Résistance d'isolation ≥ 5000 MΩ
Longévité 500 cycles
Tension de tenue diélectrique 800
La température environnementale -55℃ | + 125℃
Hygrométrie jusqu'à 95% à +40℃
Vibration ² de 10Hz~ 2000Hz 196m/S
Accélération totale RMS 23.1G
Impact ² 735m/S





Dessin détaillé de J30J-TJ : (Unité : millimètre)

Connecteur micro rectangulaire miniaturisé par connecteur de 25 séries des goupilles J30J avec le câble de 200mm 1

Connecteur micro rectangulaire miniaturisé par connecteur de 25 séries des goupilles J30J avec le câble de 200mm 2Connecteur micro rectangulaire miniaturisé par connecteur de 25 séries des goupilles J30J avec le câble de 200mm 3

Connecteur micro rectangulaire miniaturisé par connecteur de 25 séries des goupilles J30J avec le câble de 200mm 4





NOTE :
Nous avons plus de 10 000 types de connecteur, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
