Nom de produit: | SMP rf femelle Conector coaxial | Impédance: | 50ohm |
---|---|---|---|
Certificat: | CE ROHS | Genre: | Femelle/Jack |
Durée: | 500cycles | Carrosserie: | À angle droit |
Matériel: | Laiton | Méthode de bâti: | bâti de bride |
Plage de fréquence: | DC~40GHz | ||
Surligner: | Connecteur femelle de SMP Jack rf,L'or a plaqué le connecteur de Jack rf,Connecteur femelle de cric coaxial de rf |

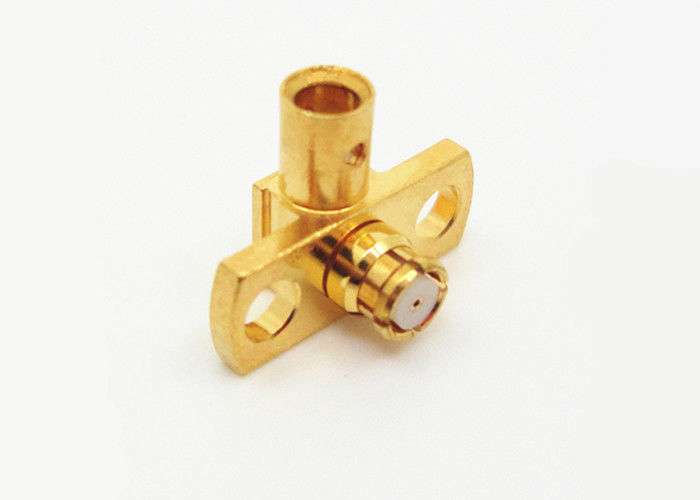

L'or a plaqué le connecteur femelle coaxial de rf SMP Jack rf
SMP est un sminiature poussée-sur ou casse le connecteur coaxial de accouplement de rf qui a les caractères de la représentation séismique de petite taille, légère, excellente et de la bande large fonctionnante largement, etc. Sa fréquence de fonctionnement jusqu'à 30GHz (notre produit de connecteur de SMP peut atteindre 40GHz) et à la prise a la forme-pleine détente de trois interfaces, la détente limitée et le trou sans heurt (y compris avec le freinage).
Impédance | 50Ω | |
Plage de fréquence | DC~40GHz | |
Tension évaluée | 170VRMS* | |
Résistance d'isolation | ≥2000MΩ | |
Tension-résistance de diélectriques | 500VRMS* | |
Résistance centrale | Conducteur externe | Normal≤2.5mΩ, Sealing≤4mΩ |
Conducteur central | Normal≤6mΩ, Sealing≤26mΩ | |
VSWR | ≤1.3 |
Conducteur central | Mâle | Sn-p en bronze, or plaqué |
Femelle | Bronze de béryllium, or plaqué | |
Contact élastique | Bronze de béryllium | Or plaqué |
Shell et d'autres pièces en métal | Acier inoxydable en laiton | Passivation plaquée par or |
Isolateurs | Sintering/PTFE/PEI en verre | |
Taux hermétique de fuite de produit | 1.01325×10-3Pa·cm3/s |
Caractéristiques et avantages :
- C.C à 40 gigahertz
- Subminiature
- Poussée-sur ou casser l'accouplement
- Dimension compacte
- Versions de bâti de câble pour les matériaux flexibles et semi-rigides de câble
- Connecteurs de bâti de carte PCB et de câble
- Or plaqué
- Type normal et bâti hermétique, de bride et Fil-dans le choix de bâti
- Choix femelle, droit et à angle droit de Male&
- Pleine détente, détente limitée et trou sans heurt
Applications :
Number modèle
|
Type de câble
|
SMP-KWFB2-9
|
2#Semi-flexible/2#Semi-rigid
|
Produit Cataloge :
Adaptateur de rf |
Guide d'ondes à l'adaptateur coaxial |
joints hermétiques de Verre-à-métal |
Connecteur de série de J30J |
Joints tournants de micro-onde |
Câbles équipés de rf |
Connecteur de SMA/SSMA rf |
Connecteur de SMP/SSMP rf |
Connecteur de MCX/MMCX rf |
Connecteur de TNC rf |
Type connecteur de N de rf |
Connecteurs d'onde millimétrique de connecteur de BNC rf (2.4mm, 2.92mm) |
Détails de empaquetage :
* carton standard d'exportation
* selon les exigences de clients
NOTE :
Nous avons plus de 10 000 types de connecteur de SMP, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
