Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | SMA rf Conector | Électrodéposition: | Or plaqué |
|---|---|---|---|
| Genre: | Femelle | Impédance: | 50Ω |
| Fréquence: | DC~18GHz | Longévité: | 500 cycles |
| Application: | Aérospatial | ||
| Surligner: | Connecteur de RG223 LMR400 SMA rf,Connecteur de RG58 RG303 SMA rf,Connecteur hommes-femmes de sma de RG303 LMR400 |
||

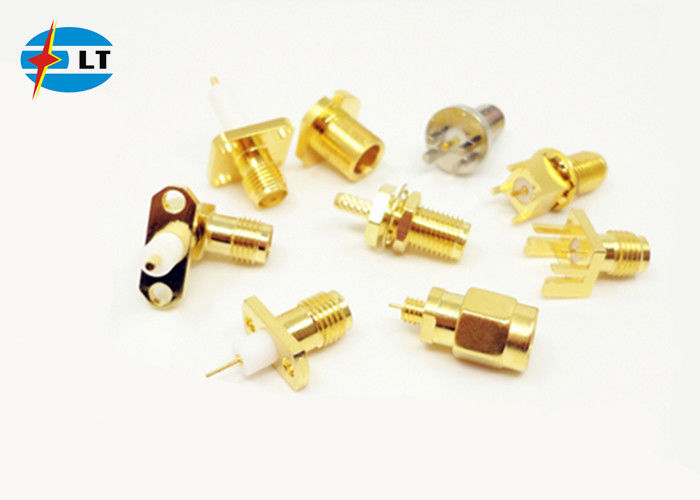

1. Les connecteurs de SMA rf sont disponibles dans vite pour se relier, poussée-sur ou interface standard, droite, versions de 90 degrés, aussi bien que cloison étanche ou 4 configurations de panneau de trou.
2. Le connecteur de SMA rf est les combinaisons de haute qualité et rapides en vissant simplement deux connecteurs ensemble, sans la soudure ou le rabattement exigé.
3. Les prises électriques de SMA sont très utilisées pour la micro-onde, les antennes et l'instrumentation de essai etc.
4. Le connecteur de SMA rf sont les connecteurs coaxiaux du fileter-accouplement rf avec la plage de fréquence de taille, résistante aux vibrations et grande miniature jusqu'à 18 gigahertz (nos connecteurs de SMA LE rf peut être 20 gigahertz).
Caractéristiques :
Specifiacation :
| Connectez selon | IEC60169-15 |
| Impédance | 50Ω |
| Chaîne de Freqency | C.C à 18GHz |
| Perte par insertion | ≤0.30dB |
| VSWR | ≤1.2 (DC-6GHz) |
| Résistance d'isolation | ≥5000MΩ |
| Résistance de contact centrale | ≤3mΩ |
| Résistance de contact externe | ≤2mΩ |
| Cycles de accouplement | ≥500 |
| Température ambiante | -65-+165℃ |
| Diélectrique | PTFE |
Type de câble mou : Câble RG142/RG178/LMR200/LMR300/RG223/RG316
Type de connecteur de SMA : Femelle masculine, droite/à angle droit, bâti de bride de 2 /4-hole
Liste de cable connecteur de SMA rf pour le câble mou :
1.SMA-J1/4AG, connecteur masculin de SMA pour le câble de FSJ1-50A avec la longueur 31.6mm
2.SMA-J142B, connecteur masculin de SMA pour le câble RG142 avec la longueur 26.2mm
3.SMA-J142TG, connecteur de SMT de mâle de l'acier inoxydable SMA pour le câble RG142
4.SMA-J2A, connecteur masculin de SMA pour le câble RG178 avec la longueur 23mm
5.SMA-J200, connecteur masculin de SMA pour le câble LMR200 avec la longueur 23mm
Connecteur masculin de 6.SMA-J2B SMA pour le câble RG178 avec la longueur 13mm
7.SMA-J223, connecteur masculin de SMA pour le câble RG223 avec la longueur 23.7mm
8.SMA-J3, connecteur masculin de SMA pour le câble RG316 avec la longueur 17.2mm
9.SMA-J3Y, connecteur masculin de SMA pour le câble RG316 avec la longueur 23.8mm
10.SMA-J3A, connecteur masculin de soudure de SMA pour le câble RG316 avec la longueur 16.48mm
11.SMA-J3U, connecteur masculin de SMA pour le câble RG316 avec la longueur 20mm
12.SMA-J300YG, connecteur masculin de SMA pour le câble LMR300 avec la longueur 25.5mm
13.SMA-J400G, connecteur masculin de SMA pour le câble LMR400 avec la longueur 32.7mm
14.SMA-J400G, connecteur masculin de l'acier inoxydable SMA pour le câble LMR400 avec la longueur 32.7mm
15.SMA-JW1, connecteur masculin de SMA pour le câble SFF-50-0.6 avec la longueur 12mm
NOTE :
Nous avons plus de 10 000 types de connecteur de SMA, si le connecteur que vous utilisez n'est pas trouvé, svp nous contacte avec vos détails.
