Détails sur le produit:
Conditions de paiement et expédition:
|

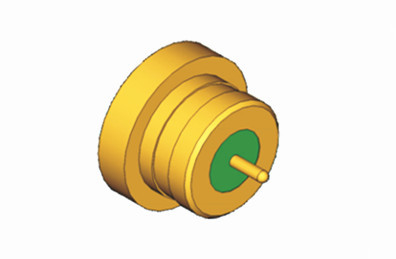

| Mame de produit: | Connecteur masculin hermétiquement scellé de SSMP | Le sexe: | Le bouchon |
|---|---|---|---|
| Matériel de Boday: | Le Kovar 4J29 | Électrodéposition: | Or plaqué |
| Impédance: | 50Ω | Plage de fréquences: | DC~40GHz |
| Autre nom: | Connecteur SMPM, Mini connecteur SMP | Hermecity: | <1> |
| Surligner: | Connecteur RF mâle SSMP,Connecteur RF mâle à joint hermétique SMPM,SMPM Adaptateur Microstrip |
||
Le connecteur Mini SMP est également connu sous le nom de connecteur SMPM ou SSMP.large bande passante de fonctionnementCe connecteur est adapté pour les connexions planche à planche, le montage dense modulaire, et a deux formes d'interface avec détente complète et lissage lisse.
Caractéristiques:
Le connecteur mâle SMPM est disponible dans les conceptions à détente complète et à perçage lisse pour répondre aux différentes préférences en matière de forces de séparation.
Avec une taille 35% plus petite que la conception standard SMP, le connecteur SMPM offre une solution plus compacte.
Largement utilisé dans les systèmes de télécommunications, le connecteur SMPM (SSMP) se distingue par sa petite taille et sa large bande passante de fonctionnement.
En tant que connecteur de micro-interface en sous-miniature, le SMPM (SSMP) fournit une option de connexion fiable.
Ce type de connecteur RF possède une large plage de fréquences allant jusqu'à 50 GHz, ce qui le rend adapté à diverses applications.
Offert dans les deux versions de montage de câbles pour les matériaux de câbles flexibles et semi-rigides, le connecteur SMPM (SSMP) offre une flexibilité dans les options d'installation.
Applications:
* Aérospatiale
* Interconnexion de bord à bord
* haut débit
* Antennes
* Instrumentation
| Caractéristiques électriques | |||||
| Impédance | 50Ω | ||||
| Plage de fréquences | DC ~ 50 GHz | ||||
| Voltage nominal | 170VRMS* | ||||
| Dielectriques Résistance à la tension | 500VRMS* | ||||
| Résistance à l'isolation | ≥ 2000 MΩ | ||||
| Résistance centrale | Conducteur extérieur | ≤ 5 mΩ | |||
| Conducteur central | ≤ 30 mΩ | ||||
| DC ~ 18 GHz | 18 à 26,5 GHz | 26.5 à 40 GHz | 40 à 50 GHz | ||
| Résultats de la recherche | ≤ 125 | ≤ 13 | ≤ 14 | ≤ 15 | |
Caractéristiques du matériau et mécaniques:
Conducteur central:
Je suis un homme.Sn-P Bronze/Kovar, plaqué or
Femme: Je suis désolée.d'une épaisseur n'excédant pas 50 mm
Contact élastique: Béryllium en bronze plaqué or
Carrosserie et autres pièces métalliques: laiton/kovar plaqué or
Isolateurs: frittage du verre/PTFE/PEI
Connecteur mâle SMP associé
1.
| Le numéro de modèle. | Définition | Nom de l'entreprise |
| Les États membres doivent respecter les règles en matière d'accès à l'information. | SMPM Mini SMP mâle complet hermétiquement scellé avec surface de collage | Profondeur d'interface 1,2 mm |
2.
| Le numéro de modèle. | Définition | Nom de l'entreprise |
| Le numéro d'identification du véhicule est le numéro d'identification du véhicule. | SMPM Mini SMP mâle complet hermétiquement scellé avec surface de collage | Profondeur d'interface 1,3 mm |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. | SMPM Mini SMP connecteur hermétiquement scellé à fente lisse mâle |
3.
| Le numéro de modèle. | Définition | Nom de l'entreprise |
| Le numéro de téléphone est le numéro de téléphone de l'établissement. | SMPM Mini SMP connecteur hermétiquement scellé à fente lisse mâle | Profondeur d'interface 1,4 mm |
4.
| Le numéro de modèle. | L | Définition | Nom de l'entreprise |

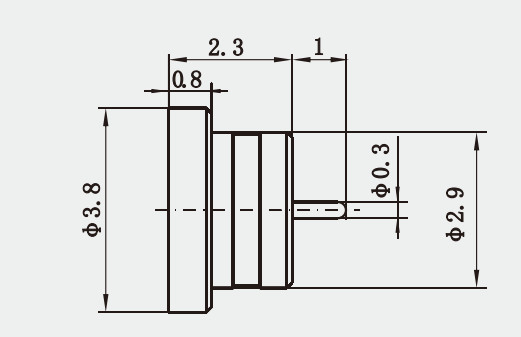

| Le numéro d'immatriculation est le numéro d'immatriculation de l'entreprise. | 2.3 | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | Profondeur de l'interface 1,7 mm |
| Le numéro d'immatriculation est le numéro d'immatriculation de l'entreprise. | 1.85 | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | |
| Le numéro de téléphone est le numéro d'identification de l'établissement. | 0.9 | Connecteur hermétiquement scellé SSMP mâle à fente lisse | |
| Le numéro d'immatriculation est le numéro d'immatriculation de l'entreprise. | 6 | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | |
| Les États membres doivent respecter les règles en vigueur en ce qui concerne la protection des consommateurs. | 1.7 | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | |
| Le numéro d'identifiant de l'établissement est: | 1 | SMPM Mini SMP mâle complet hermétiquement scellé avec surface de collage |
5.
| Le numéro de modèle. | Définition | Nom de l'entreprise |
| Le numéro de téléphone est le numéro d'identification de l'établissement. | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | Profondeur de l'interface 2,11 mm |
Le certificat:
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
