Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Connecteur RF SMA | Le placement: | D'or |
|---|---|---|---|
| Je vous en prie.: | ≤ 13 | Type de montage: | Monture de la bride |
| Voltage de fonctionnement: | 335V r.m.s au niveau de la mer | Plage de fréquences: | C.C à 18GHz |
| Corps: | D'autres produits | Le sexe: | Jack/femelle |
| Surligner: | Connecteur RF SMA en laiton,Connecteur SMA RF féminin,Connecteur RF SMA monté sur bride |
||

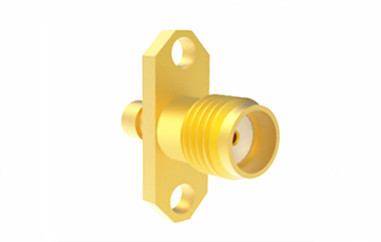

Le connecteur coaxial SMA RF est un connecteur coaxial compact et haute fréquence conçu conformément à la norme MIL-C-39012.performances mécaniques et électriques exceptionnellesIl est largement utilisé dans les équipements de mesure des micro-ondes et de communication.parmi d'autres domainesLa série de connecteurs hautes performances conçus par notre société sont capables de fonctionner à des fréquences allant jusqu'à 20 GHz.
Spécification des connecteurs SMA Rf:
Note:Les données spécifiques du modèle sont basées sur les données figurant dans la fiche de spécifications du produit.
| Interface selon | Pour les appareils de surveillance |
| Impédance | 50Ω |
| Plage de fréquences | DC à 18 GHz |
| Perte d'insertion | ≤ 0,30 dB |
| Résultats de la recherche | Les fréquences de fréquences de fréquence de l'appareil sont: |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Résistance du centre de contact | ≤ 3 mΩ |
| Résistance au contact extérieur | ≤ 2 mΩ |
| Cycles d'accouplement | ≥ 500 |
| Plage de température | -65 à +165°C |

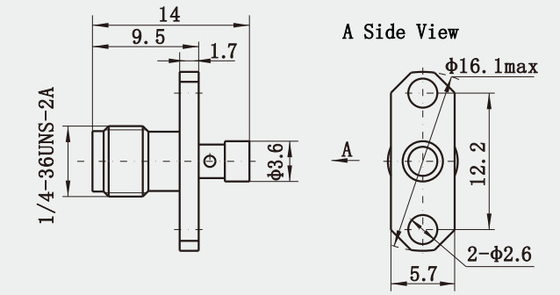

Le dessin deConnecteur RF en laiton SMA pour câble CXN3506/MF108A:
Caractéristiques du matériau et mécaniques:
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Lamière plaquée or |
| Femme | Sn-P Bronze plaqué en or | |
| Contact élastique | Béryllium, bronze, nickel plat | |
| Parties métalliques | Lamière nickelée | |
| Passivation inoxydable | ||
| La manche de crimping | Lamière nickelée | |
| Le couple de serrage du raccordement | 0.79-1.13 N.m. | |
| Durabilité | 500 cycles | |
| Anneau de scellement | Ruban de silicone | |
| Des isolants | PTFE | |
Principales caractéristiques:
1. Petite taille: Comme son nom l'indique, "SubMiniature" indique que le connecteur SMA est plus petit que de nombreux autres types de connecteurs coaxials,le rendant adapté aux applications où l'espace est à la prime.
2. Capacité haute fréquence: le connecteur SMA est conçu pour gérer des fréquences élevées, généralement jusqu'à 18 GHz, bien que certaines versions puissent aller jusqu'à 26,5 GHz,le rendant adapté aux applications au micro-ondes.
3Large bande passante: En plus des capacités de haute fréquence, les connecteurs SMA peuvent transmettre des signaux sur une large gamme de fréquences sans dégradation significative des performances.
Applications:
1Large gamme d'applications: en raison de sa taille, de sa bande passante et de sa fiabilité, le connecteur SMA est utilisé dans un large éventail d'applications, notamment les télécommunications, les équipements de test, les systèmes militaires,et instruments scientifiques.
2Interface normalisée: conformément à la norme MIL-C-39012.Les connecteurs SMA disposent d'une interface cohérente qui assure la compatibilité avec d'autres composants et dispositifs qui respectent la même spécification.
3. Variations et adaptations: Il existe plusieurs variantes du connecteur SMA disponibles, y compris différentes options de terminaison (comme SMA-J), adaptateurs à angle droit et modèles à profil bas,fournissant une flexibilité pour les différents besoins de conception.
Catalogue du produit:
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
| Ensembles de câbles RF |
| Guide d' onde à l' adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
Produits connexes:
1) Connecteurs RF SMA féminins hermétiquement scellés
| Le numéro de modèle. | Nom de l'entreprise |
| Le nombre d'heures de travail est déterminé en fonction de l'heure de travail | Pour les appareils électroniques |
2) Femme Bulkheaf Connecteur SMA à soudage à angle droit
| Le numéro de modèle. | L | Nom de l'entreprise |
| Le nombre d'heures de travail | 14.8 | |
| Le nombre d'heures de travail | 13.5 |
Je suis désolée.Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
