Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'article: | Connecteur RF SMA | Le placement: | Plaqué en or |
|---|---|---|---|
| Le sexe: | Femme | Impédance: | 50Ω |
| Fréquence: | DC ~ 18 GHz | Durée de vie: | 500 cycles |
| Corps: | D'autres produits | Application du projet: | audio/vidéo/micro-ondes |
| Surligner: | Connecteur coaxial RF féminin SSMA,Connecteur coaxial RF plaqué or,Connecteur coaxial en laiton de rf |
||

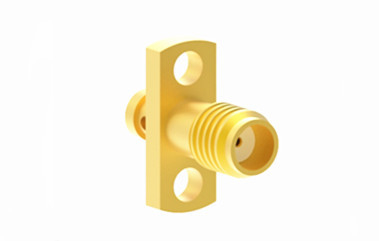

Le connecteur coaxial RF de la série SSMA est un dérivé miniaturisé du connecteur SMA, qui se distingue par sa taille compacte, sa large plage de fréquences et sa grande fiabilité.Il est largement utilisé dans des secteurs tels que l'aviation., l'aérospatiale et la communication par micro-ondes, entre autres.

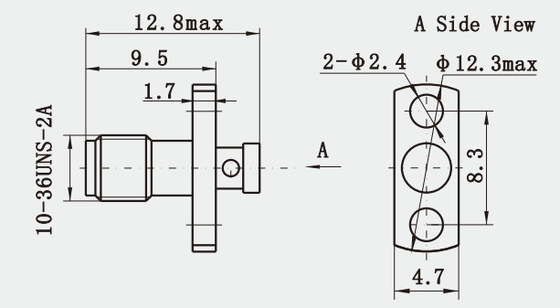

Le dessin de contour:
Note:Les données spécifiques du modèle sont basées sur les données figurant dans la fiche de spécifications du produit.
Spécification des connecteurs RF SSMA:
Note:Les données spécifiques du modèle sont basées sur les données figurant dans la fiche de spécifications du produit.
| Caractéristiques électroniques et matérielles | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 18 GHz | |
| Voltage nominal | 250 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 750 VRMS (niveau maximum de la mer) | |
| Résultats de la recherche | ≤ 13 | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Conducteur central | Homme | d'une épaisseur n'excédant pas 10 mm |
| Femme | d'une épaisseur n'excédant pas 50 mm | |
| autres pièces métalliques | d'une épaisseur n'excédant pas 10 mm | |
| Acier inoxydable passivé | ||
| Enveloppe de câble | d'une épaisseur n'excédant pas 1 mm | |
| Isolateur | PTFE | |
| Anneau de sceau | Ruban au silicium | |
| Le couple d'accouplement | 00,79 -1,13 N.m. | |
Principales caractéristiques:
1Bonne performance électrique: elles présentent une faible perte de retour et une faible perte d'insertion, assurant une transmission claire du signal.
2Taille physique: Les connecteurs SSMA sont physiquement petits, ce qui facilite leur utilisation dans des conceptions compactes.
3Compatibilité: Les connecteurs SSMA sont généralement utilisés avec des câbles coaxials de 50 ohms et peuvent être compatibles avec d'autres types de petits connecteurs RF.
Applications:
1. Communications micro-ondes: dans les liaisons micro-ondes et les infrastructures sans fil, les connecteurs SSMA sont utilisés pour connecter les composants qui envoient et reçoivent des signaux.
2Systèmes d'instrumentation et de contrôle: Les capteurs et actionneurs utilisés dans l'automatisation industrielle et le contrôle de processus peuvent utiliser des connecteurs SSMA.
3Applications GPS: les connexions d'antenne dans les appareils GPS utilisent souvent des connecteurs SSMA.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
