Coupe de nickel en alliage de cuivre pour câble RG316
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur adaptateur coaxial RF pour câble MMCX | Genre: | Mâle |
|---|---|---|---|
| Placage: | Plaqué or/plaqué nickel | Matériel: | Laiton |
| Impédance: | 50Ω | DURABILITÉ: | 500 cycles |
| Cable d'accouplement: | RG316 | certificat: | ROHS ISO-9001-2015 |
| Mettre en évidence: | connecteur du cric mmcx,connecteurs micro de la miniature rf |
||

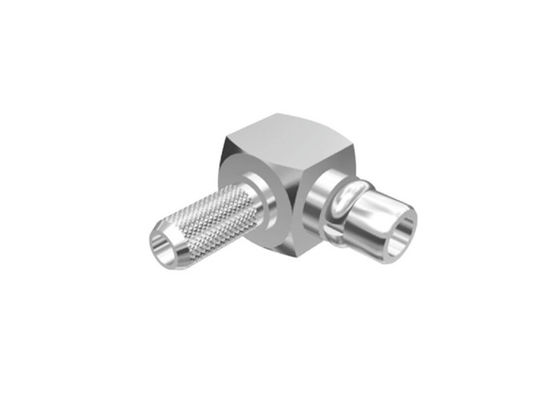

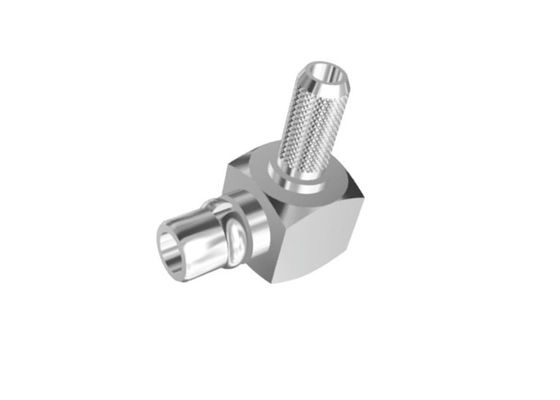

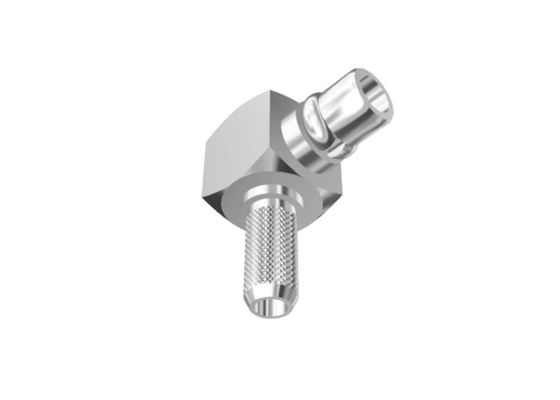

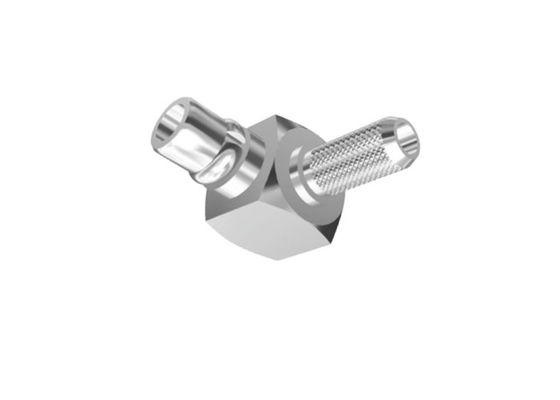

Connecteur de câble Coaxial RF à Angle droit mâle MMCX, fabricant pour RG 316
La série MMCX est une sorte de connecteur adaptateur coaxial RF à micro-insertion qui est plus petit que le MCX, largement utilisé dans les petits appareils de communication et les appareils réseau qui ont des exigences strictes en matière de volume et de poids.
Spécification
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Gamme de fréquences | C.C ~ 6 GHz | ||
| Tension nominale | 170 VRM* | ||
| Diélectriques Résistance à la tension | 500 VRM* | ||
| Résistance d'isolation | ≥2000MΩ | ||
| Résistance centrale | Conducteur central | ≤10mΩ | |
| Conducteur externe | ≤5mΩ | ||
| VSWR | ≤1,3 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Mâle | Laiton plaqué or | |
| Femelle | Bronze au béryllium Plaqué or | ||
| Contact élastique | Bronze au béryllium Plaqué or | ||
| Coque et autres pièces métalliques | Laiton plaqué or | ||
| Manchon de sertissage | Laiton nickelé | ||
| Isolateurs | PTFE | ||
| Bague d'étanchéité | Caoutchouc de silicone | ||
| Durabilité | 500 cycles | ||
Dessin de contour détaillé
Application:
* Réseau
* Satcom
* Ordinateurs/LAN
* Ordinateurs/LAN
*Communications mobiles
*Instruments
*Station de base
*Communications mobiles
* Aménagements extérieurs
* Radar, micro-ondes
* Télécommunications
*Instruments
* Automobile
* Rejoindre la ligne de saut
* Installation de base
* Système d'antenne radio, TV
Catalogue de produits :
| Adaptateur RF |
| Guide d'ondes vers adaptateur coaxial |
| Joints hermétiques verre-métal |
| Connecteur série J30J |
| Joints rotatifs pour micro-ondes |
| Assemblages de câbles RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur BNC RFConnecteurs à ondes millimétriques (2,4 mm, 2,92 mm) |
NOTE:
Nous avons plus de 10 000 types deMMCX Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.ls.
