Connecteurs hermétiquement scellés plaqués en or 9 broches en-tête JMC-271
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Tête à plusieurs broches en verre et en métal | Épingle: | 9 épingles |
|---|---|---|---|
| Placage: | Plaqué or | Impédance: | Autre |
| Épingle: | Kovar 4J29 | Matériau de la coque: | Kovar 4J29 |
| Verre: | 7052 7070 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Mettre en évidence: | connecteurs plaqués or hermétiquement scellés,en-tête 9 broches JMC-271,Connecteurs de joints de vitre à métal |
||
9 broches en tête à broches multiples connecteur hermétique verre à métal plaqué en or
Sceaux hermétiques de verre à métal /En-têtes à plusieurs broches/ConnecteurOn l'appelle aussiIsolateur en verreIls sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre les modules et les modules, modules et composants ayant des exigences d'étanchéité au gaz.Ils sont l'un des composants les plus critiques dans les composants d'étanchéité.
Le verre à faible constante diélectrique et à faible perte diélectrique est utilisé comme matériau d'isolation et de support.alliage de KovarLe conducteur central a une variété de styles de terminaison tels que la liaison au fil d'or, la soudure et l'accouplement, etc.Les isolants en verre sont petits., légers, hermétiques, fiables et ont été largement utilisés dans les industries de fabrication d'électronique ces dernières années.
Catalogue des joints hermétiques vitre-métal.pdf
Les spécifications:
| Nom du produit | Du verre au métalEn-têtes à plusieurs broches |
| Impédance | autres |
| Le type | 9 broches |
| Les lignes | 1 rangée |
| Couleur | d'une épaisseur de |
| Matériau du boîtier et des épingles | Le Kovar 4J29 |
|
Matériau en verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou blanc
|
| Plage de fréquences | N.A. |
| Résultats de la recherche | N.A. |
| Résistez à la tension | ≥ 300 V |
|
L'hermétisme Taux de fuite |
< 1,01325 X 10- 3Pa*cm3Je suis désolée. Le montant de la dette- 9Pour les produits de base: < 1 x 10- 9ccHe/seconde @ 1 atm |
| Résistance à l'isolation | ≥ 2000 MΩ pour une seule broche, ≥ 1000 MΩ pour plusieurs broches, |
| Température de fonctionnement | -65°C à +260°C |
Le dessin du JMC-271:
| Le numéro de modèle. | Une | B. Pour | C | D | E | F | G | H est | Numéro de broche | Numéro de ligne | Résolution |
| JMC-271 | 8 | 3 | 1.5 | 22.5 | 1.5 | 2.54 | 0.6 | 0 | 9 | 1 | L'autre partie |

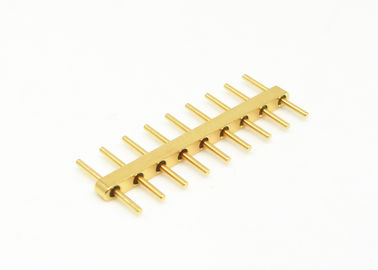

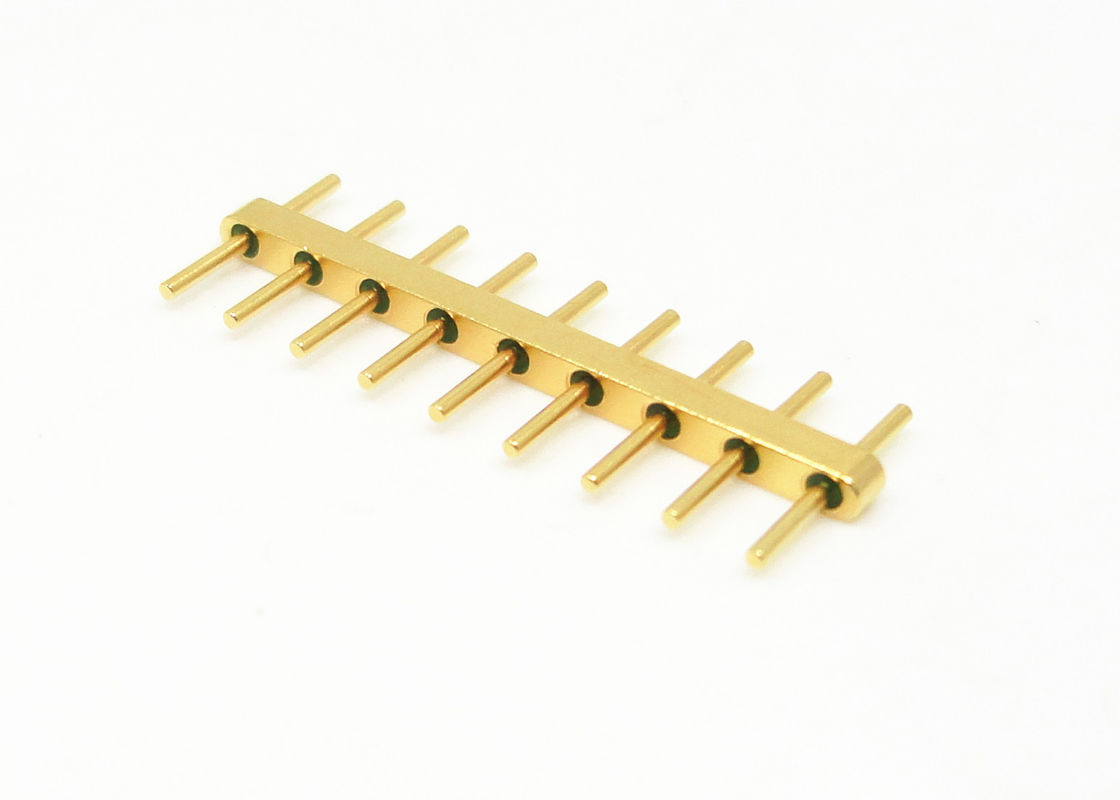

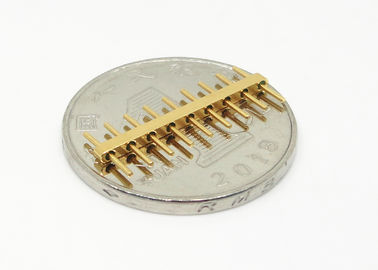

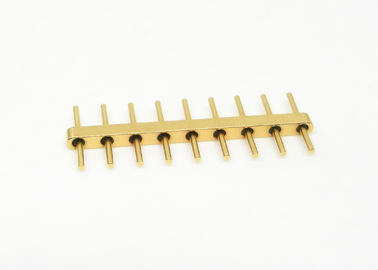

Image de la JMC-271
Caractéristiques:
- Petite taille
- léger
- Elle est hermétique.
- Qualité stable et fiabilité élevée
-conducteur intérieur: méthode de reliure, de soudure et d'accouplement du fil d'or au choix
Applications:
Large gamme d'applications de paquets électroniques, satellites, radar et autres dans l'avionique, l'aérospatiale et l'automobile déposés.
Les avantages:
- 1,27um plaqué en or
- Il est strict.contrôle des tolérances
-Conception standard et personnalisée au choix.
- Très haut.produits et services rentables
- Grands stocks pour les tailles standard
- Livraison rapide pour les produits sur mesure
Produits connexes:
Le numéro d'immatriculation
Nous avons plus de 100 000 types deConnecteurs hermétiques de vitrage à joints métalliques,si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
