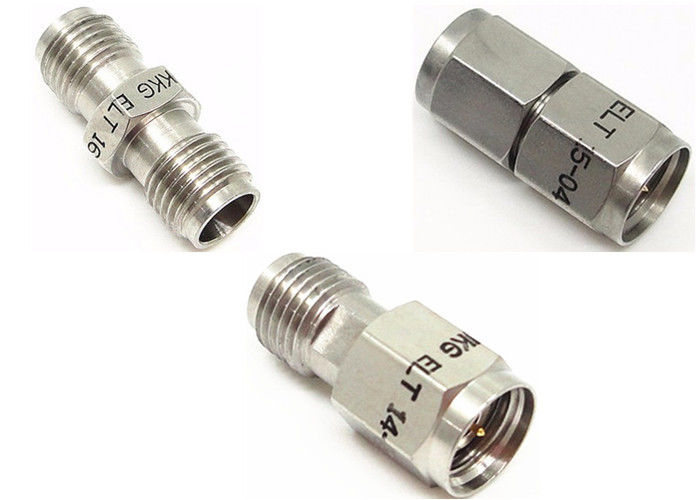

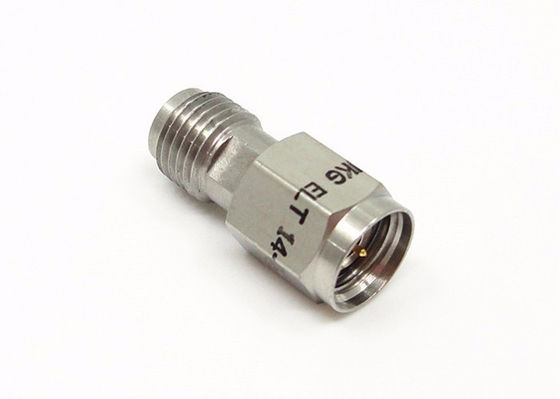

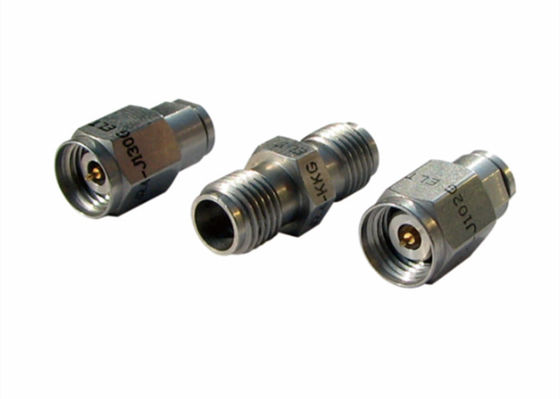

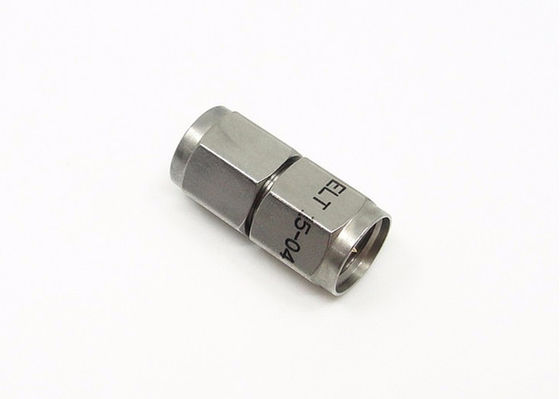

2Connecteurs à ondes millimétriques.4 mm
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2.4mm rf Conector coaxial | Placage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Certificat: | CE RoHs |
| Taper: | Homme/Femme | ||
| Mettre en évidence: | Cables connecteur coaxiaux,connecteurs coaxiaux à micro-ondes |
||
Connecteurs à ondes millimétriques à haute fréquence
2.4 Le type de produit est un connecteur à ondes millimétriques de haute performance, dont la fréquence est de 50 GHz, utilise une connexion filetée à l'interface aérienne, avec des caractéristiques de petit volume, de poids léger, de fréquence d'utilisation élevée,connexion fiable, il est largement utilisé dans les dispositifs de mesure des micro-ondes à haute fréquence et les ondes millimétriques.
Les connecteurs coaxiaux de haute précision de 50 ohms de 2,4 mm pour l'utilisation RF et micro-ondes. These high performance connectors are used in a wide variety of test and measurement settings ranging from cellular to satellite communications for the proper matching of equipment and cable interconnectLes connecteurs sont construits à partir d'un acier inoxydable durable et sont conçus pour résister à une utilisation répétée.
Spécification
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquences
|
DC ¥ 50 GHz
|
|||
|
Voltage nominal
|
170VRMS (niveau maximum de la mer)
|
|||
|
Dielectriques Résistance à la tension
|
500VRMS (niveau maximum de la mer)
|
|||
|
Résistance à l'isolation
|
≥ 5000 MΩ
|
|||
|
Résistance au contact |
Conducteur extérieur
|
≤ 2 mΩ
|
||
|
Conducteur central
|
≤ 3 mΩ
|
|||
|
VSMR
|
≤ 1,05 + 0,005f
|
|||
Dessin détaillé
Caractéristiques:
• Le connecteur de 2,4 mm est un connecteur micro-ondes de précision.
• Construction en acier inoxydable
• Performance électrique supérieure à 50 GHz
• Connecteurs dans les options de lancement final et de bride
• Adaptateurs à 2,4 mm, SMP, 2,92 mm, SMA.
• Idéal pour les applications nécessitant une transmission à haute fréquence
• Interface d'accouplement des connecteurs selon MIL-STD-348
• Performance électrique supérieure jusqu'à 50 GHz
• Excellente fiabilité dans des conditions de choc et de vibration extrêmes
• Connectez rapidement les prises et l'adaptateur du câble
Les avantages:
| Produits ordinaires | Produits d'élite | |
| Plage de fréquences | DC ~ 40 GHz | DC ~ 65 GHz |
| Résultats de la recherche | ≤ 135 | ≤ 13 |
| Durabilité | 300 cycles | > 500 cycles |
Applications:
* Avionique, radars
* Systèmes de navigation
* Missiles et systèmes de guidage
* Systèmes de télécommunications
* Instrumentation
* Pour l'automobile
* Les ordinateurs et les réseaux locaux
* Télécommunications
* Centres de recherche
* Scommunications par satellite
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
