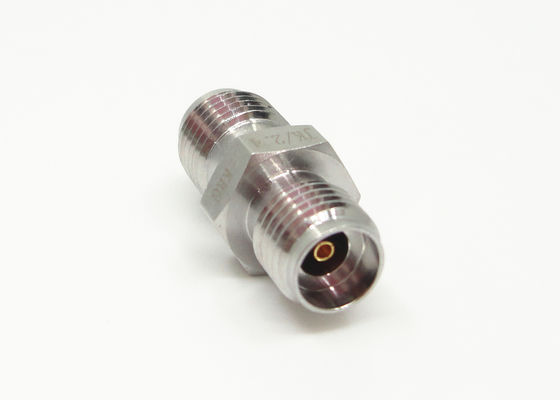

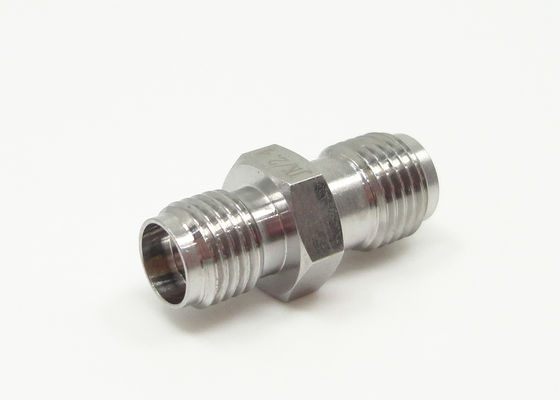

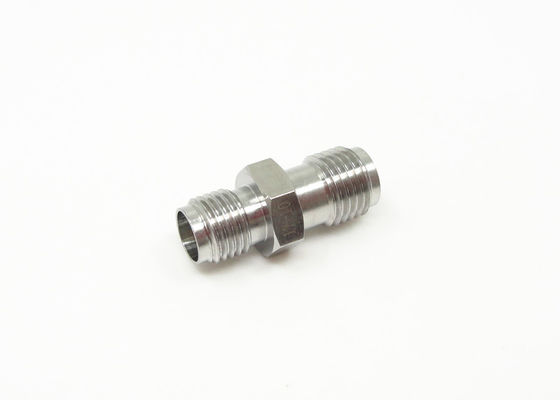

Adaptateur MMW femelle droit plaqué nickel pour ondes millimétriques
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Matériel: | Acier inoxydable | Genre: | Femelle |
|---|---|---|---|
| Nom du produit: | Adaptateur de K/2.4mm | Mots-clés: | Connecteurs d'adaptateur d'onde millimétrique |
| Article: | Connecteurs à ondes millimétriques | Placage: | Nickel plaqué |
| Application: | RF | Placage de surface: | Passivez |
| Type de connecteur: | Connecteurs RF droits | ||
| Mettre en évidence: | Adaptateur de câble coaxial de liaison,adaptateur de connecteur de rf |
||

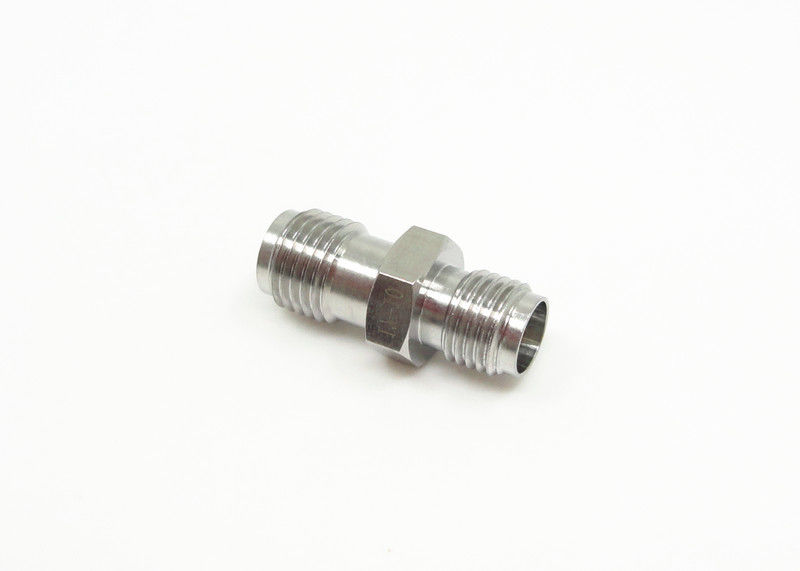

Adaptateur MMW à ondes millimétriques droit femelle 2.92mm(K) nickelé vers femelle 2.4mm
Type KLes connecteurs à ondes millimétriques, également appelés connecteurs MMW 2.92mm, sont l'un des connecteurs à ondes millimétriques les plus courants avec une large gamme de fréquences allant jusqu'à 40 GHz. Ils peuvent être accouplés avec des connecteurs SMA et 3.5mm.
Ces connecteurs MMW de type K (2.92mm) adoptent une interface aérienne, ce qui les rend de petite taille, légers et très fiables en connexion, etc.
Type 2.4mmLe produit est un connecteur à ondes millimétriques haute performance, la fréquence est de 50 GHz, utilise une connexion filetée à interface aérienne, avec des caractéristiques de petit volume, de légèreté, de haute fréquence d'utilisation, de connexion fiable, il est largement utilisé dans la mesure des micro-ondes haute fréquence et les dispositifs à ondes millimétriques.
L'adaptateur coaxial 50 ohms de haute précision 3.5mm vers 2.4mm pour une utilisation RF et micro-ondes à usage général. Ces connecteurs haute performance sont utilisés dans une grande variété de configurations de test et de mesure, allant des communications cellulaires aux communications par satellite, pour l'adaptation appropriée des équipements et des interconnexions de câbles. Les connecteurs sont construits en acier inoxydable durable et sont conçus pour résister à une utilisation répétée. Ils présentent une diélectrique à air avec un support de conducteur central en plastique à faible perte.
Spécification :
| Impédance | 50 Ω |
| Gamme de fréquences | DC - 40 GHz |
| Tension nominale | 250 VRMS (Max. Niveau de la mer) |
| Tension de tenue diélectrique | 750 VRMS (Max. Niveau de la mer) |
|
Taux d'ondes stationnaires de tension |
≤1.25 |
| Résistance de contact | Conducteur central ≤ 3.0 mΩ |
| Conducteur extérieur ≤ 2.0 mΩ | |
| Résistance d'isolement | ≥ 5000 MΩ |
| Conducteur interne | Fiche mâle : Laiton, plaqué or |
| Prise femelle : BeCu, plaqué or | |
| Contact résilient | BeCu, nickelé |
| Corps / Coque / Boîtier |
Laiton, plaqué or |
| Isolant | PTFE |
| Joint | Caoutchouc de silicone |
| Température | -55℃ ~ +125℃ |
| Durabilité | 500 cycles |
| Couple | 0.79 ~ 1.13 N.m |
| Perte d'insertion | <.04 sqrt(f(GHz)) dB |
| Plage de température | -65 ℃~+165 ℃ |
| Broche de contact | Placage or |
Caractéristiques :
• L'adaptateur RF 2.4mm vers 3.5mm est un connecteur micro-ondes de précision.
• Construction en acier inoxydable
• Performances électriques supérieures jusqu'à 50 GHz
• Connecteurs en options de lancement d'extrémité et de bride
• Adaptateurs vers 2.4mm, SMP, 2.92mm, SMA.
• Interface d'accouplement de connecteur selon MIL-STD-348
• Idéal pour les applications nécessitant une transmission haute fréquence
• Performances électriques supérieures jusqu'à 50 GHz
• Excellente fiabilité en cas de chocs et de vibrations extrêmes
• Fiches et adaptateurs de câble à connexion rapide
Application :
* Avionique, radars
* Systèmes de navigation
* Missiles et systèmes de guidage
* Centres de recherche
* Communications par satellite
* Systèmes de télécommunications
* Instrumentation
* Automobile
* Ordinateurs/LAN
* Télécommunications
REMARQUE :
Nous avons plus de 10 000 types d'adaptateurs
MMWAdaptateur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
