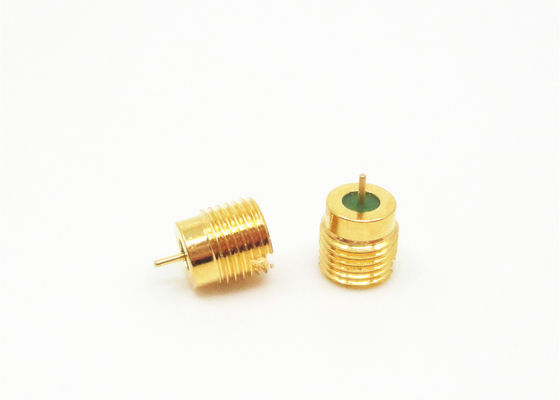

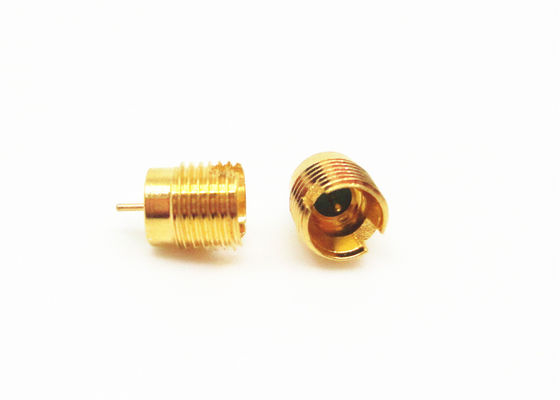

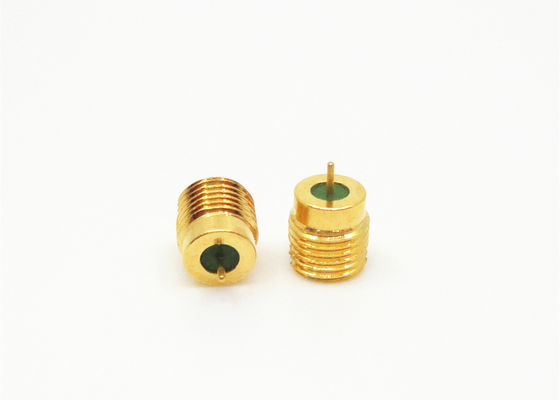

Connecteur RF SMPM à prise mâle hermétiquement scellée de 40 GHz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Mame de produit: | Connecteur masculin hermétiquement scellé de SSMP | Genre: | Mâle |
|---|---|---|---|
| Matériel de Boday: | Kovar 4J29 | Placage: | Plaqué or |
| Impédance: | 50Ω | Gamme de fréquence: | DC~40GHz |
| Autre nom: | Connecteur SMPM, Mini connecteur SMP | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Mettre en évidence: | connecteur coaxial de smpm,petits connecteurs coaxiaux |
||
40 GHz SSMP Hermétiquement scellé SMPM Connecteur RF Mini SMP Connecteur en fil
Mini SMPle connecteur est aussi appeléMPSM, MPSSIl s'agit d'un connecteur coaxial RF en miniature, qui présente les caractéristiques de petit volume (par rapport au SMP), poids léger, large bande passante, etc.Appliquer pour l'utilisation en couple des connecteurs de carte à carte , pour la situation de montage modulaire intensif, et la prise a deux formes d'interface avecdétente complète et perçage lisse.
Caractéristiques:
1. Ce type de connecteur mâle SMPM peut être offert comme conception à détente complète ou lisse pour vos préférences de forces de séparation.
2La taille du SMPM est 35% plus petite que celle du modèle SMP.
3Il est largement utilisé dans les systèmes de télécommunications.
4. Le SMPM (SSMP) est un connecteur de micro-interfaces de style push-on en sous-miniature.
5. Ce type de connecteur RF avec une large plage de fréquences jusqu'à 50 GHz
6. versions de montage de câbles pour les câbles flexibles et semi-rigides
Applications:
* Aérospatiale
* Interconnexion de bord à bord
* haut débit
* Antennes
* militaire
* Instrumentation
Les spécifications:
| Caractéristiques électriques | |||||
| Impédance | 50Ω | ||||
| Plage de fréquences | DC ~ 50 GHz | ||||
| Voltage nominal | 170VRMS* | ||||
| Dielectriques Résistance à la tension | 500VRMS* | ||||
| Résistance à l'isolation | ≥ 2000 MΩ | ||||
| Résistance centrale | Conducteur extérieur | ≤ 5 mΩ | |||
| Conducteur central | ≤ 30 mΩ | ||||
| DC ~ 18 GHz | 18 à 26,5 GHz | 26.5 à 40 GHz | 40 à 50 GHz | ||
| Résultats de la recherche | ≤ 125 | ≤ 13 | ≤ 14 | ≤ 15 | |
Caractéristiques du matériau et mécaniques:
Conducteur central:
Je suis un homme.Sn-P Bronze/Kovar, plaqué or
Femme: Je suis désolée.d'une épaisseur n'excédant pas 50 mm
Contact élastique: Béryllium en bronze plaqué or
Carrosserie et autres pièces métalliques: laiton/kovar plaqué or
Isolateurs: frittage du verre/PTFE/PEI
Le dessin du produit:
Connecteur mâle SMP associé
1.
| Le numéro de modèle. | Définition | Nom de l'entreprise |
| Les États membres doivent respecter les règles en matière d'accès à l'information. | SMPM Mini SMP mâle complet hermétiquement scellé avec surface de collage | Profondeur d'interface 1,2 mm |
2.
| Le numéro de modèle. | Définition | Nom de l'entreprise |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. | SMPM Mini SMP mâle complet hermétiquement scellé avec surface de collage | Profondeur d'interface 1,3 mm |
| Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. | SMPM Mini SMP connecteur hermétiquement scellé à fente lisse mâle |
3.
| Le numéro de modèle. | Définition | Nom de l'entreprise |
| Le numéro de téléphone est le numéro de téléphone de l'établissement. | SMPM Mini SMP connecteur hermétiquement scellé à fente lisse mâle | Profondeur d'interface 1,4 mm |
4.
| Le numéro de modèle. | L | Définition | Nom de l'entreprise |
| Le numéro d'immatriculation est le numéro d'immatriculation de l'entreprise. | 2.3 | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | Profondeur de l'interface 1,7 mm |
| Le numéro d'immatriculation est le numéro d'immatriculation de l'entreprise. | 1.85 | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | |
| Le numéro de téléphone est le numéro d'identification de l'établissement. | 0.9 | Connecteur hermétiquement scellé SSMP mâle à fente lisse | |
| Le numéro d'immatriculation est le numéro d'immatriculation de l'entreprise. | 6 | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | |
| Les États membres doivent respecter les règles en vigueur en ce qui concerne la protection des consommateurs. | 1.7 | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | |
| Le numéro d'identifiant de l'établissement est: | 1 | SMPM Mini SMP mâle complet hermétiquement scellé avec surface de collage |
5.
| Le numéro de modèle. | Définition | Nom de l'entreprise |
| Le numéro de téléphone est le numéro d'identification de l'établissement. | SMPM Mini SMP mâle connecteur hermétiquement fermé complet limité | Profondeur de l'interface 2,11 mm |
Le certificat:
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
