| Nom du produit: | Connecteur coaxial RF SMP | Impédance: | 50Ω |
|---|---|---|---|
| Certificat: | ROHS ISO-9001-2015 | Durabilité: | 500 cycles |
| Le sexe: | Femme | Style du corps: | Angle droit |
| Matériel: | D'autres produits | Méthode de bâti: | Pour le câble |
| Le placement: | Plaquage par or |

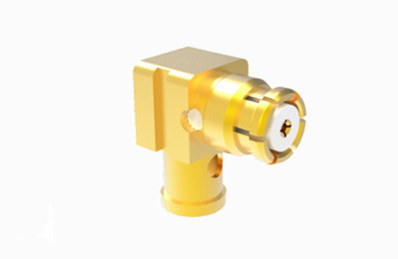

SMP Connecteur RF féminin à angle droit plaqué or pour câble CXN3506/MF108A
L'interface SMP est un connecteur en sous-miniature qui correspond à la taille des connecteurs MMCX, mais étend la plage de fréquences de fonctionnement de DC à 40 GHz.La série d'interconnexions SMP utilise des adaptateurs flottants femelles à femelles, souvent appelés "balles", pour faciliter l'empilement des circuits imprimés équipés de connecteurs PCB mâles SMP.avec sa capacité à accueillir des désalignements radiaux et axiauxIl est largement utilisé dans les modules coaxials compacts à haute fréquence.
1. Taille compacte: les connecteurs SMP sont conçus pour des applications où l'espace est à un prix premium et sont de taille similaire aux connecteurs MMCX (Micro-Miniature Coaxial),Mais ils sont adaptés à des fréquences plus élevées..
2Large plage de fréquences: Les connecteurs SMP prennent en charge une large bande passante allant de DC à 40 GHz, ce qui les rend adaptés à diverses applications de communication sans fil à large bande.
3Système de connecteur flottant: les interfaces SMP utilisent généralement des adaptateurs flottants femelles à femelles (connus sous le nom de balles), permettant des connexions fiables même avec des tolérances d'alignement mécanique,y compris les désalignements radiaux et axiaux.
Note:Les données spécifiques du modèle sont basées sur les données figurant dans la fiche de spécifications du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 40 GHz | |
| Voltage nominal | 170VRMS* | |
| Dielectriques Résistance à la tension | 500VRMS* | |
| Résistance à l'isolation | ≥ 2000 MΩ | |
| Résistance centrale | Conducteur extérieur | Normalement ≤ 2,5 mΩ, étanchéité ≤ 4 mΩ |
| Conducteur central | Normalement ≤ 6mΩ, étanchéité ≤ 26mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Sn-P Bronze, plaqué en or |
| Femme | d'une épaisseur n'excédant pas 50 mm | |
| Contact élastique | d'une épaisseur n'excédant pas 10 mm | d'une épaisseur de |
| Parties métalliques | L'acier inoxydable | Passivation plaquée en or |
| Des isolants | Sintrage du verre/PTFE/PEI | |
| Taux de fuite du produit hermétique | 1.01325×10-3Pa·cm3/s | |

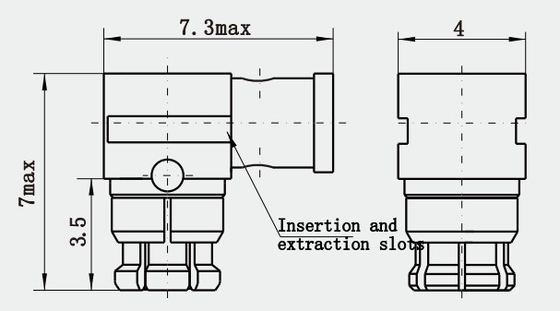

Connecteur RF plaqué or SMP féminin à angle droit pour câble CXN3506/MF108A
1- Dispositifs médicaux: dans l'industrie médicale, en particulier dans les équipements médicaux à haute fréquence tels que les endoscopes ou les outils chirurgicaux, les connecteurs SMP peuvent être utilisés pour transmettre des données ou des signaux vidéo.
2Transmission de données à grande vitesse: les connecteurs SMP peuvent être utilisés dans des backplanes à grande vitesse ou des ensembles de câbles pour les centres de données, les serveurs et les équipements réseau pour le transfert de données à grande vitesse.
3. L'électronique grand public: certains appareils électroniques grand public, tels que les appareils photo numériques, les smartphones et les tablettes, peuvent utiliser des connecteurs SMP pour les connexions de signal ou d'alimentation.
