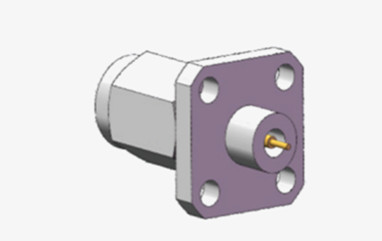

2.4 Série d'ondes RF en acier inoxydable à connecteur mâle à microstrip
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2.4mm rf Conector coaxial | Le placement: | Plaqué or/passivation |
|---|---|---|---|
| Impédance: | 50Ω | Certificat: | Le nombre d'équipements |
| Le type: | Homme | Je vous en prie.: | ≤1.05+0.005f |
| Matériel: | Laiton/acier inoxydable | Plage de fréquences: | DC~50GHz |
| Mettre en évidence: | 2.4 millilitre connecteur RF mâle,connecteur RF mâle en acier inoxydable |
||
2.4 Série d'ondes RF en acier inoxydable à connecteur mâle à microstrip
Les connecteurs de 2,4 mm sont des connecteurs d'onde millimétrique (MMW) avancés qui fonctionnent efficacement jusqu'à 50 GHz.Noté pour ses dimensions rationaliséesCes caractéristiques les rendent essentiels dans les évaluations de micro-ondes à haute fréquence et les utilisations d'ondes millimétriques.
Dans les contextes RF et micro-ondes standard, il y a un déploiement fréquent de connecteurs coaxial de 2,4 mm 50 Ohm conçus avec précision.sont intégrés dans une myriade de réglages de test et de mesure, allant des communications cellulaires aux liaisons par satellite, garantissant une compatibilité précise entre les appareils et le câblage.Ces connecteurs sont conçus pour résister aux utilisations itérativesIls sont conçus avec un système diélectrique à air et sont complétés par un support de conducteur central en plastique à faible perte, ce qui augmente leur efficacité et leur fonctionnalité globales.

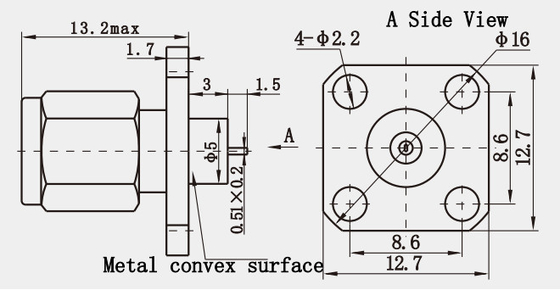

Le dessin de contour:(mm)
Spécification:
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquences
|
DC ¥ 50 GHz
|
|||
|
Voltage nominal
|
170VRMS (niveau maximum de la mer)
|
|||
|
Dielectriques Résistance à la tension
|
500VRMS (niveau maximum de la mer)
|
|||
|
Résistance à l'isolation
|
≥ 5000 MΩ
|
|||
|
Résistance au contact |
Conducteur extérieur
|
≤ 2 mΩ
|
||
|
Conducteur central
|
≤ 3 mΩ
|
|||
|
VSMR
|
≤ 1,05 + 0,005f
|
|||
Les dimensions de l'interface:
Caractéristiques:
1Durée de vie:
Construit avec des matériaux de carrosserie passivés en acier inoxydable et des broches de contact en cuivre de béryllium, le connecteur garantit une durabilité et une stabilité de performance à long terme.L'acier inoxydable offre également une excellente résistance à la corrosion, ce qui le rend adapté à une utilisation dans des environnements difficiles.
2. Large gamme d'applications:
Ce type de connecteur est applicable dans de nombreux domaines, y compris les antennes, l'audio, la télévision et la radio,en raison de ses performances élevées et de sa fiabilité répondant aux exigences strictes de connexion RF de ces zones.
Les avantages:
| Produits ordinaires | Produits d'élite | |
| Plage de fréquences | DC ~ 40 GHz | DC ~ 65 GHz |
| Résultats de la recherche | ≤ 135 | ≤ 13 |
| Durabilité | 300 cycles | > 500 cycles |
Applications:
1Applications radioélectriques
Équipement radioamateur et professionnel: dans les radiocommunications amateurs et les radios à bande de citoyens (CB), 2.Les connecteurs 4 mm sont utilisés pour connecter divers appareils radio grâce à leurs performances stables et leur compatibilité mécaniqueIls assurent une transmission fiable du signal et une sécurité accrue de la connexion grâce à leur mécanisme d'accouplement à vis fixe.
Applications VHF maritimes: dans les communications maritimes, en particulier sur les équipements radio à très haute fréquence (VHF), les connecteurs de 2,4 mm sont préférés pour leur résistance à la corrosion et leur grande durabilité.Ils maintiennent des performances fiables à long terme dans les milieux marins, évitant les dommages causés par l'eau de mer et l'humidité.
2- Applications des instruments et des systèmes à ondes millimétriques
Instruments d'essai de haute précision: les connecteurs 2,4 mm jouent un rôle crucial dans les instruments d'essai de haute précision dans les laboratoires et les lignes de production.Ces connecteurs assurent une transmission précise du signal et la stabilité de la connexion., garantissant l'exactitude des résultats.
