Connecteur coaxial RF de type N monté sur une bride femelle
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Type rf Conector coaxial de N | Plaquage: | Plaqué or/plaqué nickel |
|---|---|---|---|
| Impédance: | 50Ω | Plage de fréquences: | DC~11GHz (Max.18GHz) |
| Modèle: | N-KFD473 | Je vous en prie.: | ≤ 13 |

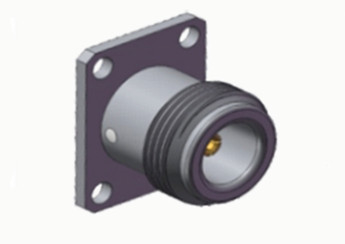

Connecteur coaxial RF de type N monté sur une bride femelle
Les connecteurs de type N sont des connecteurs coaxiaux à accouplement fileté, réputés pour leurs excellentes capacités anti-vibrations et leurs performances électriques.Ils supportent généralement des fréquences allant jusqu'à 11 GHzLa conception de l'accouplement fileté assure un faible bruit et améliore la résistance aux chocs et aux vibrations.Nos connecteurs de type N sont conçus pour répondre aux spécifications MIL-C-39012Ces connecteurs conviennent à différents types de câbles RF et sont couramment utilisés dans l'aviation, l'aérospatiale, le radar, les micro-ondes, les communications numériques et les instruments de test et de mesure.Nous offrons des services de personnalisation pour différents connecteurs et adaptateurs de type N pour répondre aux exigences spécifiques des clients, y compris les configurations droites ou à angle droit, ainsi que les options de montage à la bride ou à la cloison.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Je vous en prie.
D'une épaisseur n'excédant pas 1 mm |
| Femme | Pour les métaux non ferreux:
D'une épaisseur n'excédant pas 1 mm |
|
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable |
D'une épaisseur n'excédant pas 1 mm |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

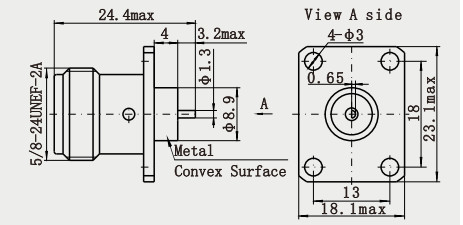

Dessin détaillé
Catalogue du produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Guide d'ondes à adaptateur coaxial |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Caractéristiques:
1. Transmission à large bande passante: prend en charge une large gamme de fréquences de signal, allant de 0 à 11 GHz et le type amélioré peut même couvrir jusqu'à 18 GHz,qui peut répondre aux besoins de diverses applications RF.
2- haut blindage: le boîtier est généralement constitué de matériau métallique avec de bonnes performances de blindage électromagnétique,pouvant empêcher efficacement l'influence des interférences électromagnétiques externes sur la transmission du signal.
Applications:
1. Bonne adaptabilité environnementale: après un traitement et des essais spéciaux, les connecteurs à microbande de type N sont capables de fonctionner de manière stable dans des conditions environnementales difficiles (tels que des températures élevées, des conditions de fonctionnement difficiles, etc.).basse température, humidité, etc.) et ont une longue durée de vie, ce qui les rend adaptés à une utilisation en extérieur et dans divers environnements complexes.
2Installation et entretien pratiques: la méthode de connexion filettée facilite et accélère l'installation du connecteur à microstrippe de type N, éliminant ainsi le besoin de procédés de soudure compliqués.En plus, leur durabilité et leur fiabilité réduisent les coûts et la fréquence de maintenance, améliorant ainsi l'efficacité globale du système.
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous sommes impatients de recevoir votre demande à une date précoce.S'il vous plaît contactez-nous ce dont vous avez besoin (( longueur du câble / connecteur) afin que nous puissions vous offrir le SPEC,et la meilleure qualité et le service,prix compétitif, réponse rapide, livraison à temps
