Économie d'espace ou connecteur RF haute fréquence connecteur mâle CSMP hermétiquement scellé pour le soudage des PCB

Présentation du produit:

Économie d'espace ou haute fréquenceConnecteur RF mâle CSMP pour montage PCB

Le connecteur RF CSMP, doté d'un conducteur central en alliage Kovar plaqué or, assure une transmission de signal cohérente et fiable sur une large plage de fréquences allant de 0,04 GHz à 40 GHz.Cela le rend idéal pour les applications à haute fréquence nécessitant une précision et une stabilité.

Avec une résistance d'isolation ≥ 2000 MΩ, leLe CSMPLe connecteur RF minimise la perte de signal et maintient l'intégrité du signal même dans des conditions difficiles, contribuant à sa fiabilité et à ses performances globales dans les systèmes RF critiques.

Conçu avec une impédance nominale de 50Ω, le connecteur RF CSMP correspond à l'impédance des composants connectés,réduire les réflexions et les distorsions du signal pour un transfert de signal optimal et une efficacité maximale du système RF.

Le facteur de forme compact du connecteur RF CSMP, également connu sous le nom de Supper micro SMP, est plus petit que le SSMP ((mini smp, smpm), ce qui le rend parfait pour les applications d'économie d'espace.Ses petites dimensions permettent de réaliser des installations à haute densité sans compromettre les performances, offrant une solution polyvalente pour les systèmes RF modernes.

En conclusion, le connecteur RF CSMP combine des matériaux supérieurs, une ingénierie de précision et des capacités de haute performance, ce qui en fait le choix idéal pour diverses applications RF.Qu'il s'agisse d'environnements à espace restreint ou d'applications à haute fréquence, les connecteurs RF SSMP et CSMP offrent une connectivité fiable et une intégrité du signal exceptionnelle.

Caractéristiques:

• Le souper?micro-PMSConception SMP de type mini:Idéal pour les applications nécessitant une solution de connecteur compacte et légère.
• Des structures de haute qualité:Fabriqué à Xi'an, en Chine, avec un conducteur extérieur en alliage Kovar durable plaqué or, garantissant une excellente conductivité et fiabilité.
• Large plage de fréquences:Convient pour les applications à haute fréquence dans la plage de 0,04 GHz à 40 GHz.
• Étanchéité hermétique:Il est classé à 1,01325 X 10-3 Pa.cm3/s, offrant un joint étanche pour empêcher les fuites de gaz ou de liquides, ce qui le rend idéal pour les environnements nécessitant une protection élevée contre les facteurs environnementaux.
• Isolation supérieure:Isolateur en verre (vert), offrant d'excellentes propriétés d'isolation pour des performances fiables dans des conditions difficiles.

Paramètres techniques:

Dimension de l'ensembleConnecteur RF mâle CSMP pour montage PCB:

Solution de conseil à conseil:

Le connecteur mâle CSMP (détente complète) + l'adaptateur femelle CSMP + le connecteur mâle CSMP (bois lisse)

Applications:

LeConnecteur CSMP hermétiquement scelléest polyvalent et peut être utilisé dans:

• Aérospatiale
• Les télécommunications
• Aéronautique
• La navigation
• Satellite
• Radar
• Industrie et électronique

Sa taille miniature, sa large plage de fréquences et son étanchéité hermétique en font un choix fiable pour les environnements exigeants.

Personnalisation:

Services de personnalisation des produits pour le connecteur RF CSMP:

Des services de personnalisation de produits sont disponibles pour le SMP mini-type, le SMP mini-size et le SMP mini-size.

MOQ: 200 pièces

Emballage et expédition

Ce connecteur RF CSMP est soigneusement emballé pour assurer une livraison sûre à votre porte.

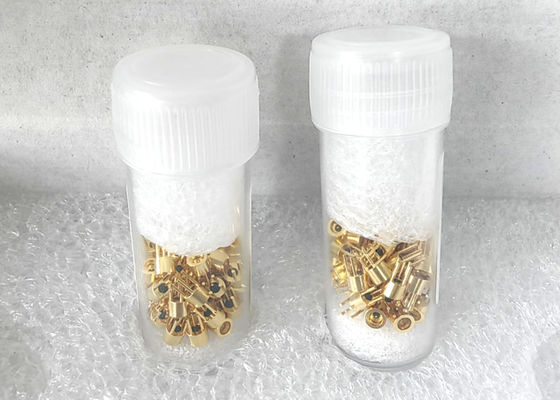

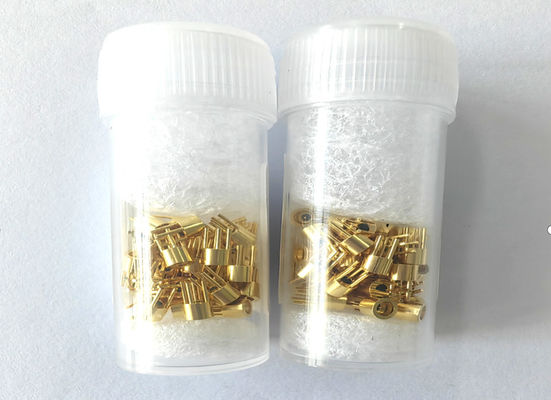

Le paquet:50 pièces/ bouteille en plastique

Taille du carton extérieur:21.5*15.5*12cm (0,040 CBM)

Remarque: le carton extérieur peut contenir deux petites cartons
