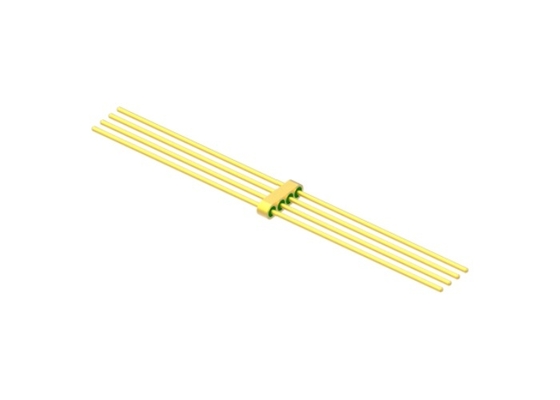

4 broches Diamètre 0,5 mm Longueur de broche 41,2 mm En-tête hermétique à broches multiples Sceaux en verre à métal pour MC-1943
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | Multi-broches |
|---|---|---|---|
| Numéro d'épingle: | 4 broches | Épingle: | Kovar 4J29 |
| Matériau de verre: | 7052 7070 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Certificat: | ROHS ISO-9001-2015 | Emballer: | Sceaux de verre à métal |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Connecteurs hermétiques scellés à 4 broches,Connecteurs d'en-tête multi-broches CC,Connecteurs de joints de vitre à métal |
||
Connecteur hermétique multipolaire à broches de 4 broches, diamètre 0,5 mm, longueur de broche 41,2 mm

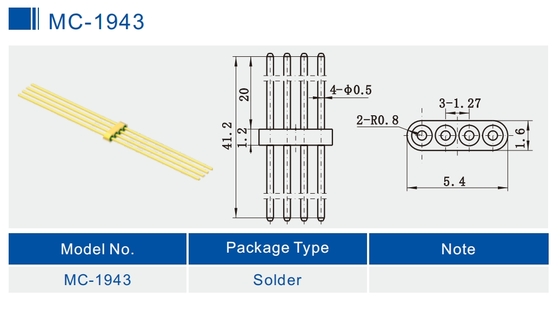

Spécification de MC-1943:
| Nom du produit | Connecteur hermétique multipolaire |
| Impédance | NA |
| Type | 4 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou Blanc
|
| Plage de fréquences | NA |
| VSWR | NA |
| Tension de tenue | ≥100V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Introduction
Passages RF/CC en verre hermétique-métal /Connecteurs multipolaires /Connecteur est aussi appelé Isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux d'alimentation et des signaux de contrôle entre les modules et les modules, les modules et les composants avec des exigences d'étanchéité au gaz. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et à faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar qui est fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que le câblage en fil d'or, la soudure et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : câblage en fil d'or, soudure et méthode d'accouplement au choix
Application :
Large gamme d'applications des boîtiers électroniques, des contre-mesures électroniques, des satellites, des missiles, des radars et autres dans les domaines militaire, avionique, aérospatial et automobile. Il peut être utilisé avec SMA, les produits à ondes millimétriques.
Avantages :
-Qualité militaire avec placage or 1,27 um
-Contrôle strict de la tolérance
-Conception standard et personnalisée au choix.
-Produits et services rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM RF à une seule broche 50Ω | Choix de soudure, d'accouplement et de liaison |
| Série standard JM RF à une seule broche 50Ω | Choix de soudure, d'accouplement et de liaison |
| Série non standard JM RF à une seule broche 50Ω | Choix de soudure, d'accouplement et de liaison |
| Série JK CC à une seule broche | Choix de soudure et de liaison |
| Série standard JK CC à une seule broche | Choix de soudure et de liaison |
| Série non standard JK CC à une seule broche | Choix de soudure et de liaison à tête de clou |
|
Série JMC de connecteurs multipolaires
|
1 à 9 broches avec un choix de 1 à 3 rangées |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
