Des guides d'onde à un adaptateur coaxial avec un port de guidage d'onde comme WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180

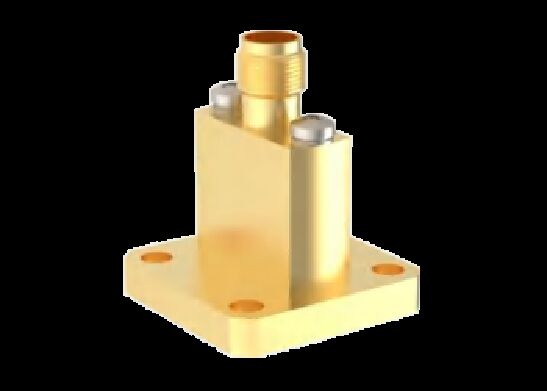

Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180
Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180

Image Grand :  Des guides d'onde à un adaptateur coaxial avec un port de guidage d'onde comme WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 meilleur prix

Détails sur le produit:
Lieu d'origine: Xi'an Shaanxi
Nom de marque: ELT
Certification: ISO9001, ISO14001
Numéro de modèle: Le nombre d'heures de travail est calculé en fonction de l'heure de travail.
Conditions de paiement et expédition:
Quantité de commande min: 10 pièces si pas de stock
Prix: Depend on the quantity
Détails d'emballage: Boîte en carton
Délai de livraison: Dans les 8 à 12 semaines après le paiement
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: Dépend de vos besoins
Contact
Description de produit détaillée
Taille de guide d'ondes: BJ260 (WR34) Gamme de fréquence: 21,7 GHz ~ 33 GHz
VSWR: ≤1,3 Perte d'insertion: ≤0,35 dB
Géométrie du corps: Fin du lancement Personnalisation: Disponible
Mettre en évidence:

WR90 guide d'onde à adaptateur coaxial

,

Adaptateur de port de guidage d'onde WR15

,

Convertisseur coaxial à guide d'onde WRD750

  • Introduction du produit
Elite Electronic conçoit et fabrique des adaptateurs ondoguide-coaxial avec une plage de fréquences de 5,4 GHz à 110 GHz.Ces adaptateurs sont largement utilisés dans les systèmes de mesure des micro-ondes et les équipements à ondes millimétriques, généralement utilisés dans les conceptions de systèmes radar pour leurs capacités de traitement de haute puissance, dans les réseaux d'alimentation d'antenne pour une faible perte et une précision de phase, et dans les laboratoires d'essai.

Les ports de guidage d'onde sont disponibles en configurations rectangulaires et à double arête standard, avec des ports de guidage d'onde non standard personnalisés également proposés pour répondre aux exigences spécifiques de l'utilisateur.L'extrémité coaxiale comporte une gamme complète d'interfaces de connexion, y compris les types N, TNC, SMA, SMP, 3,5 mm, K (2,92 mm), 2,4 mm, 1,85 mm, 1,0 mm, 0,8 mm et micro-bandes.Structurellement, les adaptateurs de guidage d'onde à coaxial sont classés en deux types: de lancement final et d'angle droit.

Guide d'onde Rectangulaire abrégé en WR avec le numéro qui l'accompagne indiquant la largeur intérieure du guide d'onde en centièmes de pouce.Notre gamme de produits comprend des guides d'ondes rectangulaires selon les modèles standard tels que WR-90Nous pouvons également personnaliser selon le dessin.

  • Le dessin de contour
WR34 à K 2,92 mm Directeur d'onde Lauch fin femelle à adaptateur coaxial, 21,7 ~ 33 GHz
Des guides d'onde à un adaptateur coaxial avec un port de guidage d'onde comme WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 0
WR34 à K 2,92 mm Femme à angle droit, guide d'onde à adaptateur coaxial, 21,7 ~ 33 GHz

Des guides d'onde à un adaptateur coaxial avec un port de guidage d'onde comme WR90, WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 1
  • Références croisées des normes sur les guides d'onde - série WR et série BJ

Standard chinois Norme internationale Plage de fréquences (GHz)
BJ84 R112 6.57 à 9.99
BJ100 Le WR90 8.20 à 12.5
BJ120 Le WR75 9.84 à 15.0
BJ140 Le WR62 11.9 à 18.0
BJ180 Le numéro WR51 14.5 à 22.0
BJ220 Résistance à la combustion 17.6 à 26.7
BJ260 Résistant à l'humidité 21.7 à 33.0
BJ320 Le WR28 26.3 à 40.0
BJ400 R22 32.9 à 50.1
BJ500 Le WR19 39.2 à 59.6
BJ620 Le WR15 49.8 à 75.8
BJ740 Le WR12 60.5 à 91.9
BJ900 Pour les véhicules à moteur 73.8 à 112
