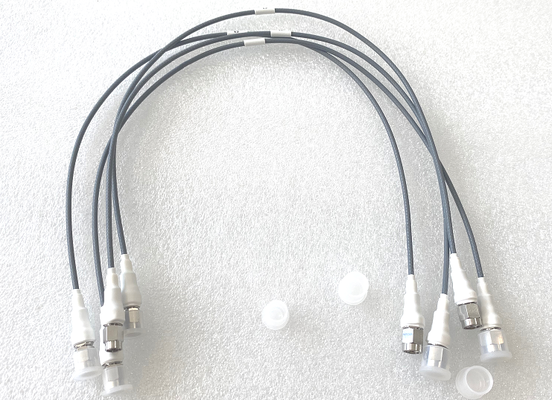

Câbles coaxiaux flexibles 2,92 mm vers Mini SMA/mmWave SSMA CXN3506/MF108A, stables mécaniquement et thermiquement en phase, jusqu'à 40 GHz

Description du produit :

L'assemblage de câble RF est un assemblage de câble coaxial RF haute performance conçu pour répondre aux exigences strictes des systèmes de communication modernes. Les assemblages de câble RF sont fabriqués en sertissant des connecteurs RF sur des assemblages de câble coaxial RF, servant de composants d'interconnexion fondamentaux pour la transmission de signaux micro-ondes et millimétriques à haute fréquence dans les systèmes RF. Les connecteurs RF sont montés aux deux extrémités avec un câble coaxial stable en phase au milieu ; chaque assemblage passe des tests de performance électrique sur toute la bande avant la livraison. Faible VSWR, faible perte d'insertion, phase stable sous flexion mécanique et conditions de température extrêmes, et efficacité de blindage supérieure. Types de connecteurs comprenant 2,4 mm, 2,92 mm, 1,85 mm, SMA, SSMA, SMP, SMPM, TNC, TNCA, Type N, BNC, etc., couvrant la plage de fréquences de DC à 40 GHz. Interconnexion de signal interne pour équipement de test, systèmes de guide d'ondes millimétriques, instruments aérospatiaux et appareils d'inspection industriels.

Connecteur A : 2,92 mm/3,5 mm/SMA

 Pour le SMA haute fréquence de 40 GHz, notre solution est de le remplacer par notre 3,5 mm ou 2,92 mm. Parce que notre connecteur 3,5 mm/2,92 mm et notre connecteur SMA ont la même dimension de filetage de 1/4-36 UNS, ils sont donc entièrement compatibles et interchangeables.

Connecteur B : SSMA (Mini SMA), SSMA millimétrique (MSSM)

Paramètres techniques :

Applications :

L'assemblage de câble RF ELT est une solution hautement fiable et polyvalente conçue pour diverses applications et scénarios dans les secteurs des télécommunications, de l'électronique et de l'industrie. Fabriqué en Chine et certifié selon les normes ISO9001 et ISO14001, ce produit garantit une qualité supérieure et la conformité environnementale, ce qui en fait un choix idéal pour un usage professionnel.

L'assemblage de câble RF ELT, offrant d'excellentes performances avec une impédance de 50Ω, assure des connexions sûres et stables, adaptées à la transmission de signaux sensibles dans les systèmes de radiofréquence (RF). Ces assemblages de câbles RF sont particulièrement appréciés dans les applications nécessitant durabilité et cycles d'accouplement fréquents, car ils supportent plus de 500 cycles d'accouplement sans dégradation, offrant un service durable même dans des environnements exigeants.

Personnalisation :

ELT présente l'assemblage de câble RF, un assemblage de câble haute performance conçu pour répondre à vos exigences précises. Fabriqué en Chine et certifié ISO9001 et ISO14001, ce produit garantit qualité et fiabilité.

Nous fournissons des personnalisations pour les assemblages de câbles RF, y compris 100 mm, 200 mm, 300 mm, 500 mm et 1000 mm pour répondre à vos besoins spécifiques. Chaque assemblage de câble RF offre une résistance d'isolement de ≥5000MΩ, garantissant d'excellentes performances dans divers environnements. Choisissez l'assemblage de câble RF d'ELT pour une solution d'assemblage de câble fiable, personnalisable et haute performance.

Emballage et expédition :

L'assemblage de câble RF est soigneusement emballé pour assurer une protection maximale pendant le transport. Chaque assemblage de câble RF est emballé individuellement dans un matériau antistatique pour éviter tout dommage dû à une décharge électrostatique. Le produit emballé est ensuite placé dans une boîte en carton ondulé robuste avec un rembourrage en mousse pour absorber les chocs et les vibrations.

Pour l'expédition, les assemblages de câbles RF emballés sont scellés de manière sécurisée et étiquetés avec des instructions de manipulation pour assurer une livraison sûre. Nous utilisons des services de messagerie fiables qui fournissent un suivi et une livraison rapide pour garantir que votre produit arrive en parfait état.

Les commandes en gros sont emballées dans des cartons renforcés avec un rembourrage supplémentaire pour éviter tout mouvement ou dommage pendant l'expédition. Des options d'emballage personnalisées sont disponibles sur demande pour répondre à des exigences spécifiques d'expédition ou de marque.
