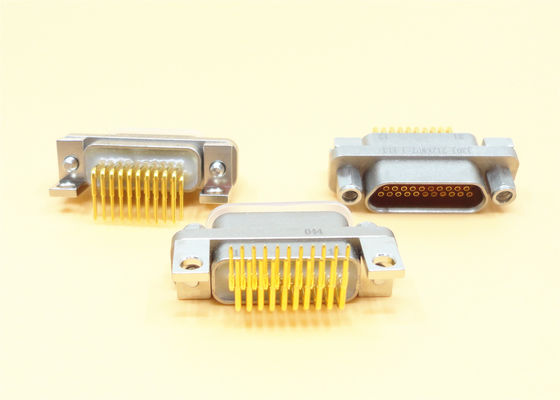

Connecteur à angle droit de la série J30J Micro-D / D-Subminature 21 broches
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Shell: | Alliage d'aluminium | Pinceau de contact: | 21 |
|---|---|---|---|
| Matériel: | Métal | Distance entre les contacts: | 1.27mm |
| Zone de section: | 0.1-0.15 mm2 | Standard: | Mil-dtl-83513 |
| Type de contact: | épingle à micro-torsion, plaqué or | Nom du produit: | J30J, Mirco-D, sous-marin D, MDM |
| Taper: | Angle droit | ceritification: | ROHS ISO-9001-2015 |
| Mettre en évidence: | Connecteur micro-d de série de J30J,21 connecteur des goupilles MDM,Connecteur de D Subminature MDM |
||

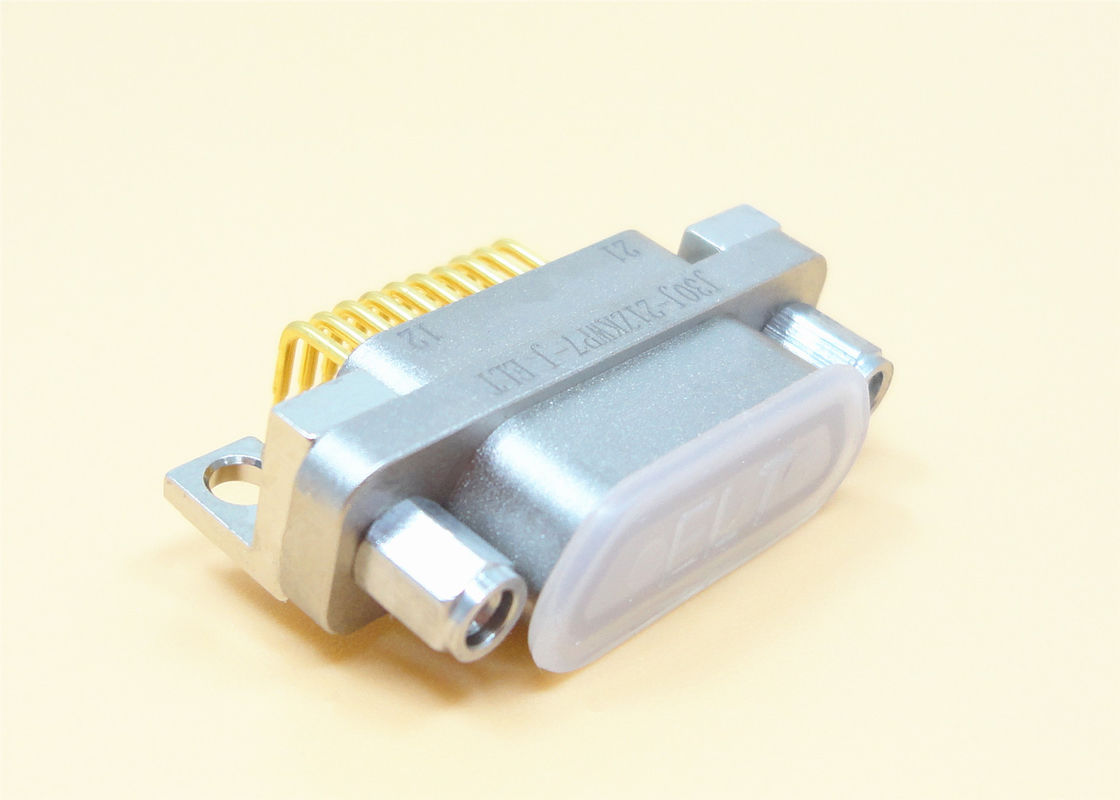

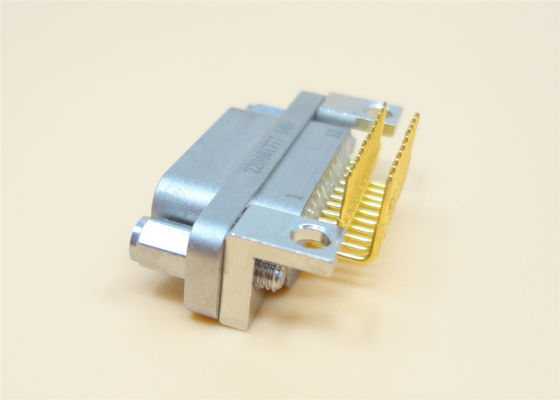

Connecteur Micro-D rectangulaire à angle droit J30J 21 broches MDM pour PCB
Le produit micro-d rectangulaire j30j est équivalent aux produits américains de la série MDM. La coque est en alliage d'aluminium et l'espacement de contact est de 1,27 mm.Ce connecteur j30j est adapté pour une surface de section transversale du noyau de fil de 0.1-0.15 mm carrés. Le rendement de ce produit est conforme à la norme gjb2446a (spécification générale pour connecteur électrique rectangulaire avec boîtier micro-polarisé), qui est équivalente à mil-dtl-83513,et est divisé en logements ordinaires et améliorésIl présente les caractéristiques d'un petit espace d'installation, d'un poids léger, d'une connexion fiable, d'un bon blindage électromagnétique et d'une résistance sismique.et est largement utilisé dans les équipements électroniques et les instruments nécessitant un petit espace.
Les connecteurs communs comprennent 6 sous-série: connecteur de contact de crimping, connecteur de contact de soudage, connecteur PCB n-in-line, connecteur PCB n-j en ligne,Le connecteur à angle droit W-J et le connecteur à angle droit PCB.
| Préparation des contacts (Affichage de la face de l'insertion de broche) |
Les spécifications:
| Notation actuelle | 3A |
| Rating de la tension | Pour les appareils électroniques |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Durabilité | 500 cycles |
| Le résistance à la tension dielectrique | 800 |
| Température ambiante | -55°C à + 125°C |
| Humidité relative | jusqu'à 95% à +40°C |
| Vibration | 10 Hz à 2000 Hz 196 m/s2 |
| Accélération totale RMS | 23.1G |
| Les effets | 735 m/S2 |
| Dimension extérieureLe dessin |
| Le numéro de modèle. | Une | B. Pour |
| Le numéro de série est le numéro de série de l'avion. | 19.6 | 14.35 |
| Le numéro de série de l'appareil est le numéro de série de l'appareil. | 23.5 | 18.2 |
| Le numéro d'immatriculation du véhicule est: | 27.4 | 22 |
| Le numéro de série est le numéro de série de l'avion. | 29.8 | 24.5 |
| Le numéro de série de l'appareil est le numéro de série de l'appareil. | 33.6 | 28.3 |
| Le numéro d'immatriculation du véhicule est: | 37.4 | 32.2 |
Caractéristiques:
* Norme: équivalent mil-dtl-83513
*9, 15, 21, 25, 31, 37 produits de série nucléaire
*Le mode de terminaison du PCB est le contact à angle droit, et la grille est de 1,27 × 2,54 (ligne × ligne)
*Aiguille de torsion
*La surface de la section transversale du câble est de 0,1 à 0,15 mm2
*La surface de la section transversale du câble est de 0,07 mm2
* 1, 2, 3, 4 options brutes
*Connexion à haute densité
*Des modèles à angle droit et droit sont disponibles
* Faible résistance au contact, haute capacité de courant et haute résistance diélectrique.
* Ensembles de connecteurs et de câbles sur mesure.
*Sélection de modèle à angle droit et droit
*Économisez de l'espace et du poids.
Les types:
- Série J30J
- Série J30JM (hermétique)
- série J30 (plastique)
- Série J50J
- Série J55A
- série J55AM (hermétique)
- Série J56J
- Série J30J
- Série J30JM (hermétique)
- série J30 (plastique)
- Série J50J
- Série J55A
- série J55AM (hermétique)
- Série J56J
Applications:
- Avionique, radars
- Missiles et systèmes de guidage
- Équipement à bord
- Systèmes de télécommunications
- Avionique, radars
- Missiles et systèmes de guidage
- Équipement à bord
- Systèmes de télécommunications
- Les centres de recherche
-Militaire
- Le GPS.
- Un drone.
- C. Je ne sais pas.les communications
-Satcom
- Systèmes de navigation- Les centres de recherche
- Applications médicales
- Surface Mount (SMT) de la carte au câble
