Micro-rectangle MDM D sous 9 broches connecteur prises hermétiques
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Shell: | Alliage d'aluminium | Pinceau de contact: | 9 épingles |
|---|---|---|---|
| Matériel: | Métal | Zone de section: | 0,15-0,3 mm² |
| Distance entre les contacts: | 1.91 mm | Standard: | Mil-dtl-83513 |
| Type de contact: | épingle à micro-torsion, plaqué or | Nom du produit: | J50J, Mirco-D, D-sub, MDM |
| ceritification: | ROHS ISO-9001-2015 | Taux de fuite: | ≤1,01x10 ^ -3 pa.cm ^ 3 / s |
| Mettre en évidence: | Connecteur D Sub 9 broches Micro Rectangle,Douilles de connecteur D Sub hermétiques,Connecteur de sous-couche de la série D J30J |
||

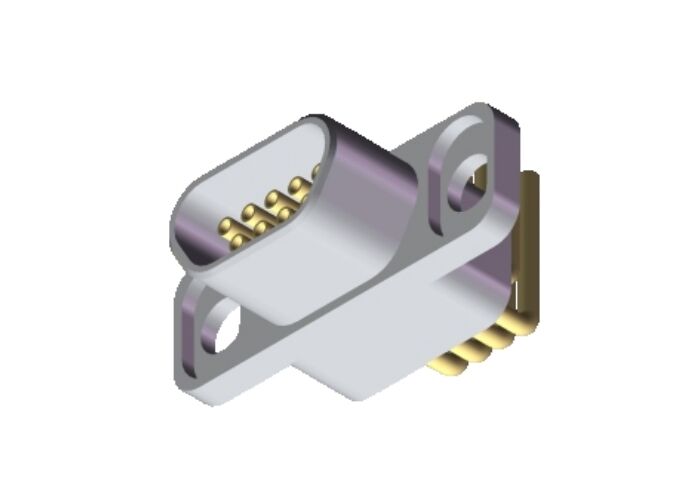

J50J Socket sous-D hermétique
La série J50J est un produit en coque métallique avec un espacement de contact de 1,91 mm, un espacement de rangée de 1,65 mm, la surface de la section transversale du fil est de 0,15-0,3 mm2 et le nombre de contacts: 9, 15, 21, 25, 31, 37,51 et 66 contacts.
Le type de terminaison comprend le crimping, le soudage, le PCB droit et le PCB à angle droit, etc.
Le produit présente les avantages d'une densité élevée, d'un poids léger et d'une miniaturisation.
Il peut réaliser l'interconnexion fiable du système de circuit électrique entre les câbles internes aux câbles, les câbles aux PCB, les PCB aux PCB.
| Préparation des contacts (Affichage de la face de l'insertion de broche) |
Les spécifications:
| Notation actuelle | 5A |
| Rating de la tension | Pour les appareils électroniques |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Durabilité | 500 cycles |
| Voltage de résistance diélectrique | Les appareils électriques |
| Température ambiante | -55°C à + 125°C |
| Humidité relative | +40°C jusqu'à 95% |
| Vibration | 10 Hz à 2000 Hz 196 m/s2 |
| Les effets | 980 m/S2 |

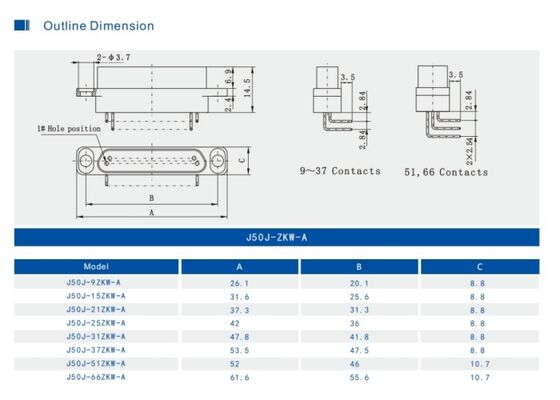

| Dimension extérieureLe dessin |
Les types:
- Série J30J
- Série J30JM (hermétique)
- série J30 (plastique)
- Série J50J
- Série J55A
- série J55AM (hermétique)
- Série J56J
- Série J30J
- Série J30JM (hermétique)
- série J30 (plastique)
- Série J50J
- Série J55A
- série J55AM (hermétique)
- Série J56J
Applications:
- Avionique, radars
- Équipement à bord
- Systèmes de télécommunications
- Avionique, radars
- Équipement à bord
- Systèmes de télécommunications
- Les centres de recherche
- Le GPS.
- Un drone.
- C. Je ne sais pas.les communications
-Satcom
- Systèmes de navigation- Les centres de recherche
- Applications médicales
- Surface Mount (SMT) de la carte au câble
