Connecteur de la série Micro-D J30JM

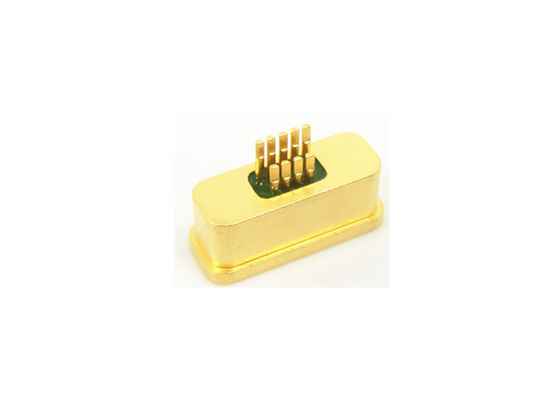

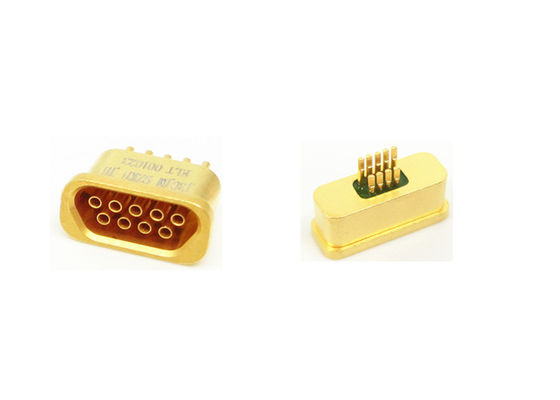

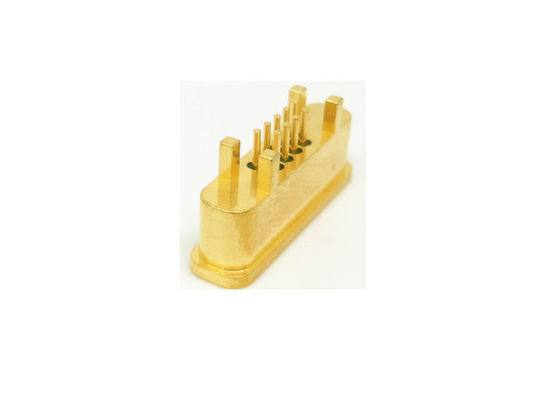

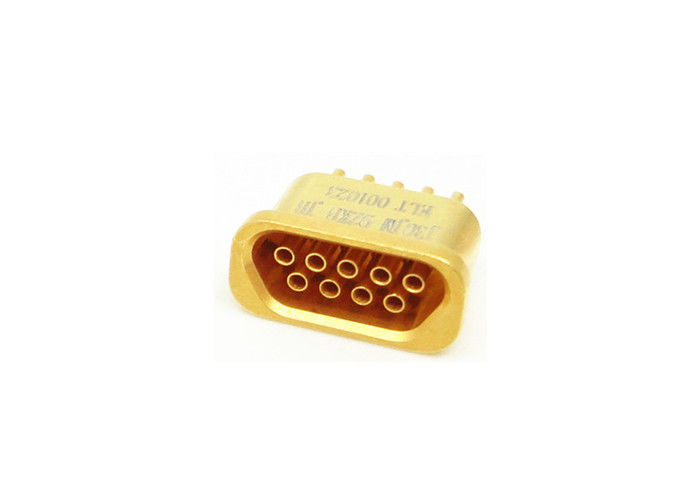

Connecteur rectangulaire Micro-D à 9 broches, contact hermétique, série J30JM, avec placage or

Les connecteurs femelles rectangulaires micro J30JM sont des douilles hermétiques avec diélectrique en verre et un espacement des contacts de 1,27 mm. Pour les styles de terminaison d'extrémité, ils peuvent être appliqués à des fils avec une section transversale de Φ0,1-0,15 mm2, ou soudés directement sur un circuit imprimé. Ces connecteurs sont conçus exclusivement pour les conditions où une étanchéité hermétique est requise. Ils présentent des caractéristiques de petite taille, de légèreté, de connexion fiable, d'excellente efficacité de blindage électromagnétique, de résistance aux vibrations et aux chocs, etc.

REMARQUE :

1, Les connecteurs courants comprennent 6 sous-familles : connecteurs à contact à sertir, connecteurs à contact à souder, contact en ligne
pour circuit imprimé N, contact en ligne pour circuit imprimé N-J, contact à angle droit pour circuit imprimé W, contact à angle droit pour circuit imprimé W-J.

2, J30J-9TJL, le "TJ" signifie "Fiche"

Spécification :

Tension nominale : 100 V

Intensité nominale : 3 A

Herméticité : ≤1,01 X 10E-09 Pa·m³/s
Résistance de contact : ≤10 MΩ
Résistance d'isolement : ≥ 1000 MΩ
Tension de tenue diélectrique : 300 V

Durabilité : 500 cycles
Température ambiante : -55 °C ~ + 125 °C
Humidité relative : +40 °C jusqu'à 95 %
Vibration : 10 Hz~ 2000 Hz 196 m/S²
Accélération totale RMS : 23,1 G
Impact : 735 m/S²


Applications :

- Avionique, radars
- Missiles et systèmes de guidage
- Équipement embarqué
- Systèmes de télécommunications
- Systèmes de navigation
- Centres de recherche
- Applications médicales
- Câble à câble
- Carte à câble
- Montage en surface (SMT) Carte à câble


Caractéristiques :

-- Scellé hermétiquement par verre fritté
-- Espacement des contacts : 1,27 mm (0,05")
-- Taille du fil : 0,1-0,15 mm²
-- Options 1, 2 rangées
-- 9-37 contacts
-- Gain de place et de poids.
-- Excellente résistance aux chocs et aux vibrations.
-- L'extrémité peut être soudée directement sur le circuit imprimé


Types :

- Série J30J
- Série J30JM (Hermétique)
- Série J30 (Plastique)
- Série J50J
- Série J55A
- Série J55AM (Hermétique)
- Série J56J

REMARQUE :
Nous pouvons fournir plus de 1000 types de Miro-DSérie J30Jconnecteurs, si cela ne correspond pas à votre demande, veuillez nous contacter.
