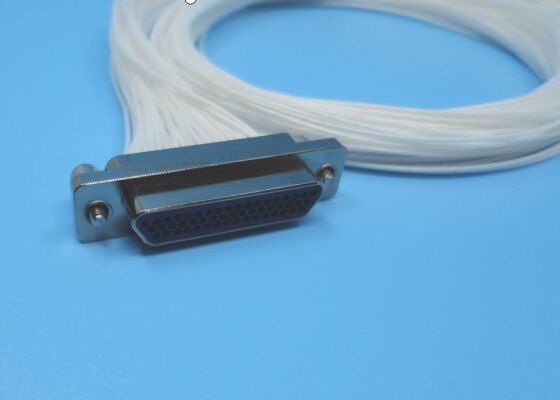

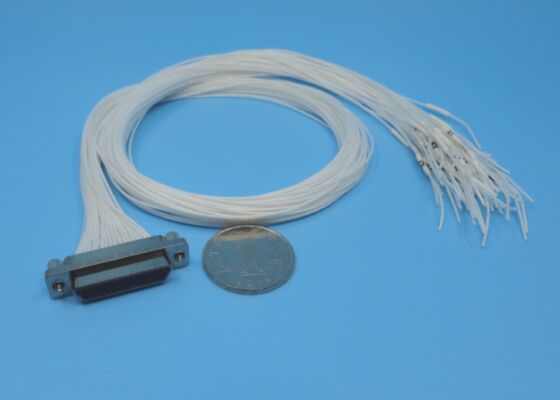

Connecteur de la série J30J, prise rectangulaire mâle, 51 contacts, prise mâle, avec fil de câblage, longueur de câblage 500 mm, pour le composant de connexion du circuit
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs série J30J | autre nom: | Connecteurs micro-D |
|---|---|---|---|
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Alliage d'aluminium, nickel |
| Contacts: | prise masculine | DWV: | Pour les appareils électriques |
| Termination du contact: | Ondulation | Résistance d'isolation: | ≥5000MΩ |
| Numéro d'identification: | 51contacts | Isolation diélectrique: | PBT |
| Température de fonctionnement: | -55 ℃ ~ + 125 ℃ | Température de stockage.: | -55 ℃ ~ + 125 ℃ |
| Cable d'accouplement: | AFR-250, fil blanc 0,10 mm2 ~ 0,15 mm2 | Longueur de fil: | 1500 mm, 1000 mm, 500 mm, 300 mm, 200 mm |
| Personnalisation: | Longueur de fil différente | ||
| Mettre en évidence: | Connecteur de prise mâle de la série J30J,51 connecteurs rectangulaires,connecteur de câble à cramponner longueur 500 mm |
||
Description du produit:
Les connecteurs micro-rectangulaires de la série J30J sontOptimisés pour l'aérospatiale et les équipements portables, les connecteurs micro-rectangulaires de la série J30J combinent une taille ultracompacte, une construction légère et une fiabilité élevée.Avec une protection robuste en alliage d'aluminium et un couplage fileté résistant aux vibrations, ces connecteurs assurent une transmission stable du signal dans des environnements difficiles, facilitant la miniaturisation et la réduction du poids des systèmes électroniques modernes.
Système de contact
Il est doté de contacts flexibles à broche1.27 mm d'écart de contactpour une performance électrique stable.
Configurations de contacts disponibles:9, 15, 21, 25, 31, 37, 51, 66, 74 et 100 épingles.
Les contacts sontalliage de cuivre plaqué orpour fournir une faible résistance au contact et une excellente résistance à la corrosion.
Il est doté de contacts flexibles à broche1.27 mm d'écart de contactpour une performance électrique stable.
Configurations de contacts disponibles:9, 15, 21, 25, 31, 37, 51, 66, 74 et 100 épingles.
Les contacts sontalliage de cuivre plaqué orpour fournir une faible résistance au contact et une excellente résistance à la corrosion.
Logement et protection
Il est logé dans une AL accidentée.alliage au nickel inélectropour la durabilité et le blindage efficace.
Équipé d'un accouplement fileté pour assurer uneconnexion sécurisée et résistante aux vibrationsdans des conditions d'exploitation exigeantes.
Il est logé dans une AL accidentée.alliage au nickel inélectropour la durabilité et le blindage efficace.
Équipé d'un accouplement fileté pour assurer uneconnexion sécurisée et résistante aux vibrationsdans des conditions d'exploitation exigeantes.
Options de résiliation
Prend en charge plusieurs styles de terminaison, y comprisles pièces d'assemblage à l'aide d'un système de soudage, le montage en angle droit / en ligne droite des PCB et l'assemblage en crimp-to-wire.
Prend en charge plusieurs styles de terminaison, y comprisles pièces d'assemblage à l'aide d'un système de soudage, le montage en angle droit / en ligne droite des PCB et l'assemblage en crimp-to-wire.
Données techniques:
Dimension du connecteur de la série J30J 51
| Modèle de produit |
J30J-51TJL-500 (51 broches, prise mâle, longueur de fil 500 mm) |
||
| Le secteur privé | Matériaux et finition | ||
| Impédance | / | Conducteur central | Alliage de cuivre, plaqué or |
| VDV | Pour les appareils électriques | Conducteur extérieur | Alliage d'aluminium, nickel |
| Résistance à l'isolation | > 5000 MΩ | Diélectrique d'isolation | PBT |
| Température | Température de fonctionnement: -55°C à +125°C Température de stockage: -55°C à +125°C | ||
Applications:
Aérospatiale:Système radar, satellite et télémétrie et systèmes de contrôle
électronique:Produits électroniques de communication, équipements et systèmes montés sur véhicules
Industrie haut de gamme:Équipement médical, instruments d'essai, équipement de détection des trous
Équipement de micro-ondes et RF:Modules émetteurs-récepteurs miniatures, interconnexion PCB-PCB / PCB-cable
Personnalisation:
Personnalisez vos connecteurs de la série J30J avec Elite Electronics
Nous pouvons également personnaliser les broches spéciales telles que les 12 broches, 24 broches, 35 broches, 39 broches, 41 broches, nous organiserons l'évaluation du projet par notre ingénieur avant la personnalisation.
Emballage et expédition
- Emballage:
Les connecteurs de la série J30J sont emballés en toute sécurité dans une boîte en carton durable avec une mousse protégée contre les moustiques afin d'éviter tout dommage lors de l'expédition.
- Pour la navigation:
Nous utilisons des services de messagerie fiables pour une livraison sûre et rapide. Toutes les expéditions comportent des numéros de suivi et sont emballées en toute sécurité pour éviter toute mauvaise manipulation pendant le transport.
