Détails sur le produit:
Conditions de paiement et expédition:
|

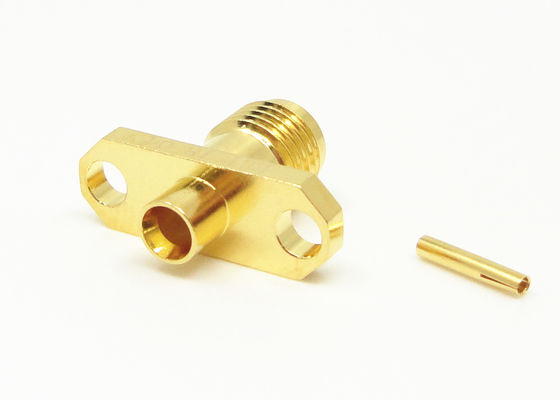

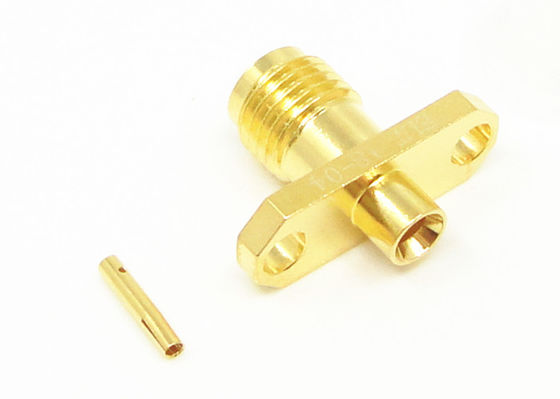

| Nom du produit: | SMA rf Conector coaxial | Le placement: | Plaqué en or |
|---|---|---|---|
| Le sexe: | Femme | Impédance: | 50Ω |
| Fréquence: | DC ~ 18 GHz | Durabilité: | 500 cycles |
| Application du projet: | RF | Matériel: | D'autres produits |
| Mettre en évidence: | connecteur d'antenne de sma,connecteur coaxial de sma |
||
Série SMAC'est une sorte de connecteur coaxial RF mini à haute fréquence, développé et fabriqué selon la norme MIL-C-39012, avec des caractéristiques de petit volume, bonne bande passante, des caractéristiques électriques supérieures.Le SMA est le connecteur coaxial RF le plus utilisé dans différents domaines de la communication micro-ondes et du dispositif de mesure micro-ondesLe connecteur haute performance développé par notre société peut atteindre 20 GHz.
Les avantages:
√ Une large sélection de connecteurs (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), plus de 500
travailleurs expérimentés avec plus de 10 lignes de production
√ Spécialisé dans la fabrication de connecteurs RF depuis plus de 16 ans
√ Avec notre propre usine de 35 000 m2
√ Remplacer Lemo, Molex,YEONHO,Tyco,AMP,KET,JWT,JMT,Cvilux,GTK etc. avec une livraison rapide
√ Prix compétitif
√ Le chiffre d'affaires mensuel moyen est de 10 millions
√ Les commandes sur mesure sont les bienvenues
√ Contrôle de qualité rigoureux (rapport QA), certifié ISO9001, ROHS, CE
√ Nous nous engageons à fournir des produits de haute qualité aux clients
√ Avoir une longue et riche expérience de coopération avec des fournisseurs de composants de projets nationaux comme la Chine ShenZhou 9
Le dessin de contour:
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Plage de fréquences | Connexion avec le câble solf DC~12,4 GHz | ||
| Connexion par câble semi-rigide DC~18GHz | |||
| Voltage nominal | 335VRMS* | ||
| Dielectriques Résistance à la tension | Le nombre d'heures d'essai est le suivant: | ||
| Résistance à l'isolation | ≥ 5000 MΩ | ||
| Résistance centrale | Conducteur central | ≤ 3,0 mΩ | |
| Conducteur extérieur | ≤ 2,0 mΩ | ||
| Résultats de la recherche | ≤ 13 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Homme | Lamière plaquée or | |
| Femme | Sn-P Bronze plaqué en or | ||
| Contact élastique | Béryllium, bronze, nickel plat | ||
| Parties métalliques | Lamière nickelée | ||
| Passivation inoxydable | |||
| La manche de crimping | Lamière nickelée | ||
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Le couple de serrage du raccordement | 0.79-1.13 N.m. | ||
Applications:
*Aérospatiale
*Bande large
* Instrumentation
*Antennes à réseau phasé
*Télécommunications
*Interconnexion de bord à bord
Catalogue du produit:
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
| Ensembles de câbles RF |
| Guide d' onde à l' adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
