Connecteurs micro-bande SMA femelle RF à bride, en laiton plaqué or
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product name: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Impedance: | 50Ω | Durability: | 500 Cycles |
| Application: | RF, Satcom /Antenna/Audio | Material: | Brass |
| Certificate: | ISO-9001-2015 | Type: | SMA |
| Mettre en évidence: | Mâle du CEI 60169-15 SMA à l'adaptateur femelle de SMA,Mâle de rf SMA à l'adaptateur femelle de SMA,Mâle du CEI 60169-15 rf à l'adaptateur femelle |
||

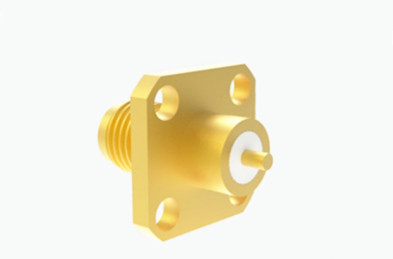

Connecteur RF féminin SMA plaqué or en laiton avec microstrip et monture de bride
Connecteurs RF SMA de haute performance:
Le connecteur coaxial SMA RF est un connecteur coaxial compact et haute fréquence conçu conformément au MIL-C-39012.une performance mécanique et électrique supérieureIl est le connecteur coaxial RF le plus couramment utilisé.et autres domaines connexesLa gamme de connecteurs hautes performances développée par notre société peut supporter des fréquences allant jusqu'à 20 GHz.
Nos avantages:
- 20 ans d'expérience sur les composants RF et micro-ondes
- Fournisseur qualifié de composants en Chine
- Une coopération riche avec des projets nationaux de haute technologie
- Composants de haute performance et de qualité commerciale au choix
- Qualité stricte (rapport QA),ISO9001, ROHS,CE,UL
- Surface d'usine de 35 000 m2 avec près de 1 000 employés expérimentés
- Plus de 500 brevets nationaux avec 15 lignes de production
- Valeur annuelle de la production supérieure à 300 millions de dollars
- Produits de plus de 50 séries avec 100 000 types
- Livraison rapide et prix compétitif
- Les commandes sur mesure sont les bienvenues
Norme applicable:
Le produit doit être présenté à l'organisme d'essai.
Pour les appareils électroniques

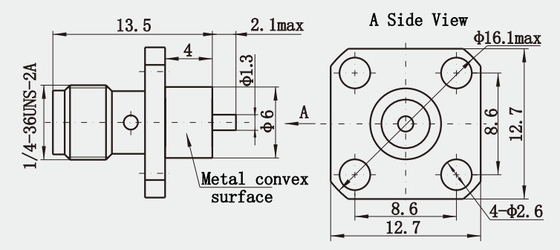

Affichage du produit:
Caractéristiques électriques:
Note:La fréquence Le modèle est basé sur les données du cahier des charges.
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 18 GHz | |
| Voltage nominal | 335VRMS* | |
| Dielectriques Résistance à la tension | Le nombre d'heures d'essai est le suivant: | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur central | ≤ 3,0 mΩ |
| Conducteur extérieur | ≤ 2,0 mΩ | |
| Résultats de la recherche | ≤ 13 | |
Caractéristiques du matériau et mécaniques:
| Conducteur central | Homme | Alliage de cuivre plaqué or | ||||
| Femme | Béryllium Bronze plaqué or | |||||
| Contact élastique | Béryllium, bronze, nickel plat | |||||
| Parties métalliques | Alliage de cuivre plaqué or | |||||
| Passivation inoxydable | ||||||
| La manche de crimping | Alliage de cuivre nickel plaqué | |||||
| Durabilité | 500 cycles | |||||
| Anneau de scellement | Ruban de silicone | |||||
| Des isolants | PTFE | |||||
Applications:
1. Communication par micro-ondes: dans les systèmes de communication sans fil, y compris les stations de base, les systèmes d'antenne et autres équipements connexes,Les connecteurs SMA sont utilisés pour relier différents composants dans le chemin du signal.
2Équipement de mesure et d'essai: les équipements de test de micro-ondes de précision et les analyseurs de réseau utilisent souvent des connecteurs SMA comme interfaces d'entrée et de sortie de signal pour assurer des mesures précises.
3Communications par satellite: Dans les systèmes de liaison ascendante et descendante par satellite, les connecteurs SMA sont utilisés pour connecter les équipements de transmission et de réception des stations au sol.
4Expériences scientifiques: dans la recherche scientifique, en particulier les expériences impliquant des signaux RF, les connecteurs SMA sont couramment utilisés pour établir des connexions entre les installations expérimentales et les instruments.
Produits connexes:
Connecteurs SMA hermétiquement scellés à micro-bandes KFD (femme à bride)
| Le numéro de modèle. | Nom de l'entreprise |
| Les États membres doivent communiquer à l'autorité compétente les informations suivantes: | à haute résistance à la corrosion |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteurs SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
