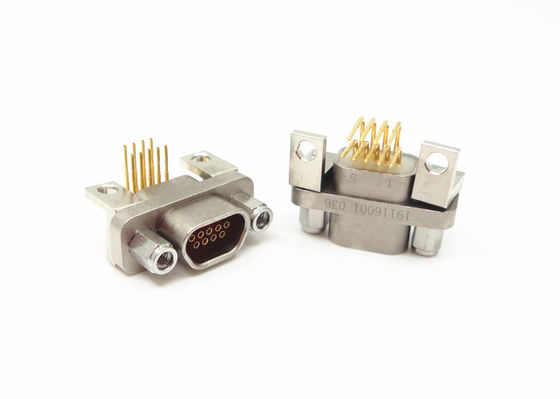

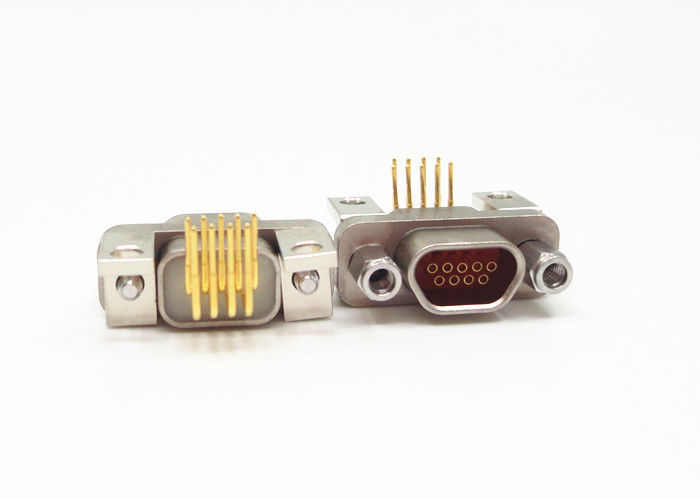

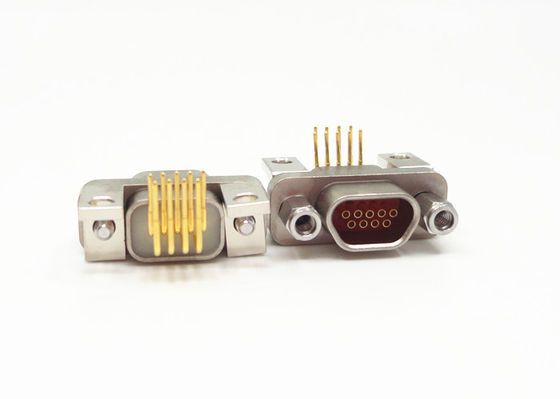

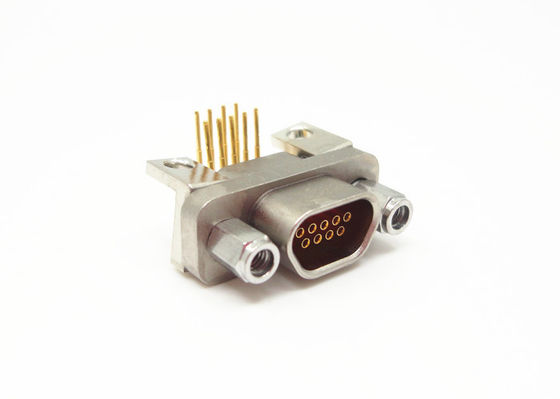

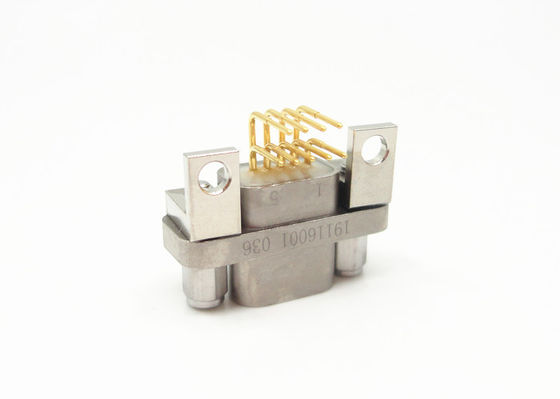

Connecteur en alliage d'aluminium de la série J30J à angle droit 9 broches
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | J30J Rectangulaire Miniaturisé | Type de contact: | épingle à micro-torsion, plaqué or |
|---|---|---|---|
| Type de terminaison: | soudeur / fil à souder | Distance entre les contacts: | 1.27mm |
| Matériel: | Alliage d'aluminium | Zone de section: | 0.1-0.15 mm2 |
| Application: | Micro-onde | ||
| Mettre en évidence: | connecteur rectangulaire de j30j,connecteur micro de d |
||
Connecteur Micro-D rectangulaire miniature à angle droit série J30J, 9 broches
Applications :
- Avionique, radars
- Missiles et systèmes de guidage
- Équipement embarqué
- Systèmes de télécommunication
- Systèmes de navigation
- Centres de recherche
- Applications médicales
- Carte à câble
- Montage en surface (SMT) Carte à câble
Caractéristiques :
- Espacement des contacts de 0,635 mm, 1,27 mm, 1,91 mm
- Options à 1, 2, 3, 4 rangées,
- Broche torsadée, haute densité de contacts
- 9 à 100 contacts
- Qualification MIL-DTL-83513
- Choix de modèles droits et à angle droit
- Gain de place et de poids.
- Excellente résistance aux chocs et aux vibrations.
- Faible résistance de contact, capacité de courant élevée, haute rigidité diélectrique.
- Connecteurs et assemblages de câbles conçus sur mesure.
- Le style de terminaison est le contact à sertir, et le réseau est (rangée × ligne) 1,27 × 2,54.
Types :
- Série J30J
- Série J30JM (Hermétique)
- Série J30 (Plastique)
- Série J50J
- Série J55A
- Série J55AM (Hermétique)
- Série J56J
Ce produit de série est équivalent aux produits de la série MDM américaine, etc., la coque est en alliage d'aluminium, l'espacement des contacts est de 1,27 mm, s'applique à la section de l'âme du fil de 0,1 à 0,15 mm carré. Les performances de ce produit sont conformes à la norme GJB2446A (spécification générale pour les connecteurs électriques rectangulaires à coque polarisée micro-miniature), il est équivalent à la norme MIL-DTL-83513, il est divisé en commun (coque) et amélioré (coque). Avec un petit espace d'installation, un poids léger, une connexion fiable, un excellent blindage électromagnétique, une bonne résistance aux tremblements de terre, etc. Il est largement utilisé dans les équipements et appareils électroniques nécessitant un petit espace.
Dispositions des contacts
(Vue de face de l'insert de broche)
REMARQUE :
Les connecteurs courants comprennent 6 sous-familles : connecteurs à contact à sertir, connecteurs à contact à souder, contact en ligne
pour PCB N, contact en ligne pour PCB N-J, contact à angle droit pour PCB W, contact à angle droit pour PCB W-J.
Spécification :
| Intensité nominale | 3A |
| Tension nominale | 300V |
| Résistance d'isolement | ≥ 5000 MΩ |
| Durabilité | 500 cycles |
| Tension de tenue diélectrique | 800 |
| Température ambiante | -55℃ ~ + 125℃ |
| Humidité relative | jusqu'à 95 % à +40℃ |
| Vibration | 10Hz~ 2000Hz 196m/S² |
| Accélération totale RMS | 23.1G |
| Impact | 735m/S² |
J30J-ZKW Dessin détaillé : (Unité : mm)
REMARQUE :
Nous avons plus de 10 000 types de Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsls.
