Titres multi-points plaqués en or / joints hermétiques en verre à métal Kovar 4J29 Matériau JMC-340
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Tête à plusieurs broches en verre et en métal | Impédance: | Autre |
|---|---|---|---|
| Épingle: | 7 broches | Épingle: | Kovar 4J29 |
| Verre: | 7052 7070 | Placage: | Plaqué or |
| Hermécité: | <1,01325 x 10e-08 std.cc/s | Certificat: | ROHS ISO-9001-2015 |
| Mettre en évidence: | connecteurs à broches multiples plaqués or,Sceaux hermétiques de verre à métal,connecteurs en matériau Kovar 4J29 |
||
Connecteurs multipins à 7 broches hermétiques verre-métal en alliage Kovar
Connecteurs multipins hermétiques / Scellages verre-métal Alimentations RF / DC /Perles de verre est également appelé Isolateur en verre, Connecteur hermétique. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité aux gaz. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que le bonding par fil d'or, le soudage et l'accouplement, etc.
Catalogue-Scellages hermétiques verre-métal.pdf
Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Spécification:
| Nom du produit | Verre à Métal Connecteurs multipins |
| Impédance | autre |
| Type | 7 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070 ou DM308
Vert ou Blanc
|
| Plage de fréquences | N/A |
| ROS | N/A |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
<1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ pour broche unique, ≥1000MΩ pour multipin, |
| Température de fonctionnement | -65℃~+260℃ |
Caractéristiques :
- Petite taille
- Léger
- Hermétique
- Qualité stable et haute fiabilité
- Conducteur interne : Bonding par fil d'or, soudage et accouplement au choix
Avantages:
- Plaqué or 1.27um
- Contrôle de tolérance strict
- Conception standard et personnalisée au choix.
- Produits et services à haut rapport coût-efficacité
- Grands stocks pour les tailles standard
- Livraison rapide pour les produits personnalisés
Application:
Large gamme d'applications dans les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec les produits SMA, ondes millimétriques.

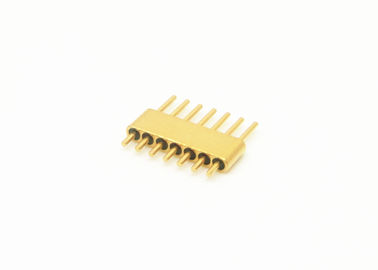

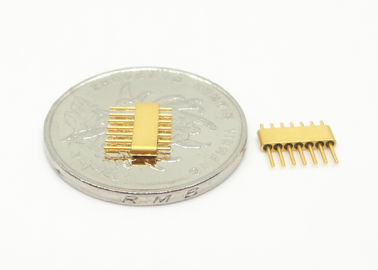

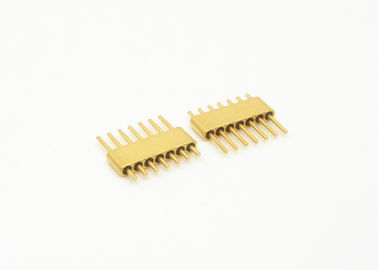

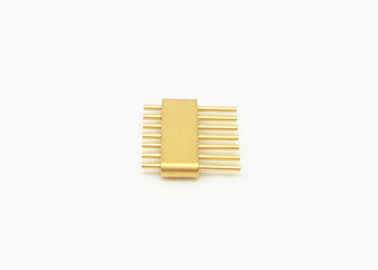

Dessin et image du JMC340
Unité:mm
Liste des produits:
| Connecteurs RF monopuce 50Ω série JM | Choix de soudage, d'accouplement et de bonding |
| Connecteurs RF monopuce 50Ω série JM standard | Choix de soudage, d'accouplement et de bonding |
| Connecteurs RF monopuce 50Ω série JM non standard | Choix de soudage, d'accouplement et de bonding |
| Connecteurs DC monopuce série JK | Choix de soudage et de bonding |
| Connecteurs DC monopuce série JK standard | Choix de soudage et de bonding |
| Connecteurs DC monopuce série JK non standard | Choix de soudage et de bonding à tête d'aiguille |
|
Connecteurs multipins série JMC
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
REMARQUE:
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
