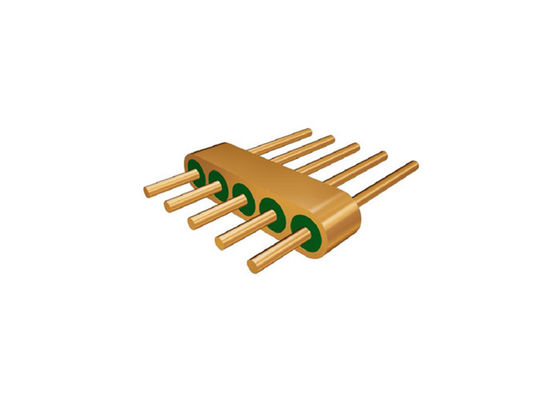

Connecteurs hermétiques à scellement verre-métal à 5 broches, espacement des contacts de 1,27 mm, JMC-207
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | Verre pour metal les en-têtes multibroches | Électrodéposition: | Or plaqué |
|---|---|---|---|
| Impédance: | Autre | Certificat: | ROHS ISO-9001-2015 |
| Pin: | Multibroche | Matériel: | Kovar 4J29 |
| verre: | 7052,7070, DM308 | Hermecity: | <1> |
| Mettre en évidence: | Connecteurs hermétiques à 5 broches,Entêtes à espacement de contacts de 1,27 mm |
||
Connecteurs à embase 5 broches scellés hermétiquement verre-métal espacement des contacts 1,27 mm
Scellages hermétiques verre-métal RF/DC /Embases multipins /Connecteur est aussi appelé Isolant en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux d'alimentation et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués en alliage Kovar qui est fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que le bonding par fil d'or, le soudage et l'accouplement, etc. Les isolants en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Spécification :
| Nom du produit | Verre-métal Embases multipins |
| Impédance | autre |
| Type | 5 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et de la broche | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7052 ou 7070 ou DM308
Vert ou Blanc
|
| Gamme de fréquences | NA |
| ROS | NA |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1,01325 X 10-3 Pa*cm3/s |
| Résistance d'isolement | ≥2000MΩ pour broche unique, ≥1000MΩ pour multipin, |
| Température de fonctionnement | -65℃~+260℃ |
Caractéristiques :
-Petite taille
-léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : Bonding par fil d'or, soudage et accouplement au choix
Application :
Large gamme d'applications pour les boîtiers électroniques, les contre-mesures électroniques, les satellites, les missiles, les radars et autres dans les domaines militaire, avionique, aérospatial et automobile. Il peut être utilisé avec des produits SMA, ondes millimétriques.
Avantages :
-Grade militaire avec placage or 1,27 µm
-Strict contrôle des tolérances
-Conception standard et personnalisée au choix.
-Produits et services hautement rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés

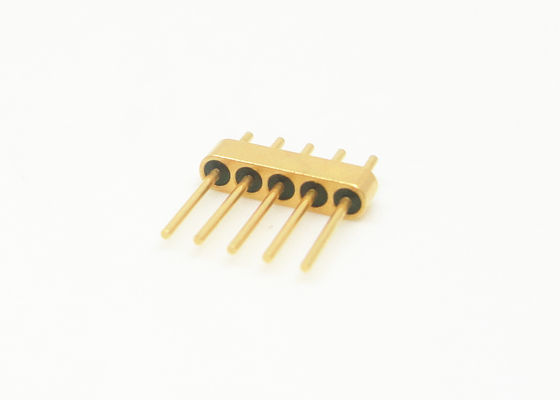

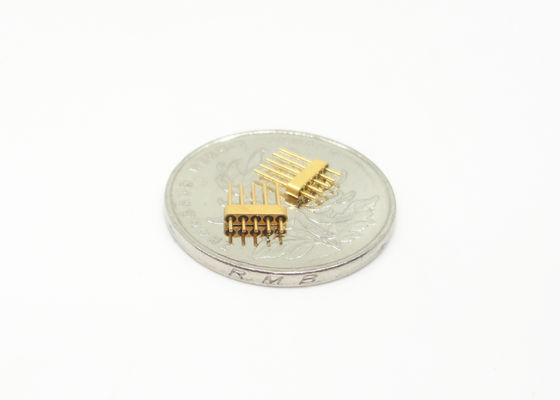

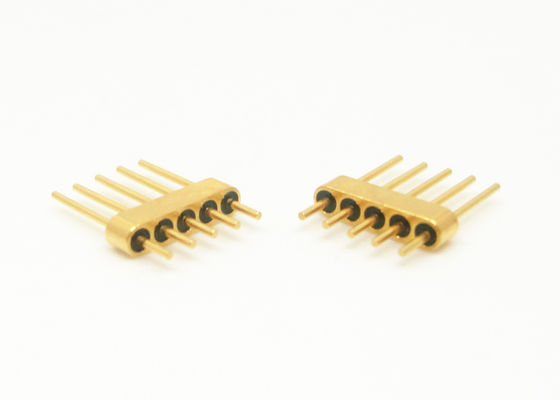

Image détaillée
Unité : mm
Liste des produits : Catalog-Glass-to-Metal Hermetic Seals.pdf
| RF monopuce JM série 50Ω | Choix soudage, accouplement et bonding |
| RF monopuce JM série standard 50Ω | Choix soudage, accouplement et bonding |
| RF monopuce JM série non standard 50Ω | Choix soudage, accouplement et bonding |
| JK série monopuce DC | Choix soudage et bonding |
| JK série monopuce DC standard | Choix soudage et bonding |
| JK série monopuce DC non standard | Choix soudage et bonding par tête d'ongle |
|
Série JMC embase multipin
|
1-9 broches avec 1-3 rangées au choix |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types de Connecteurs scellés hermétiquement verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
