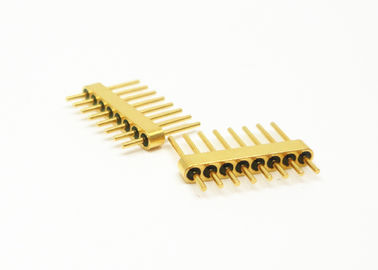

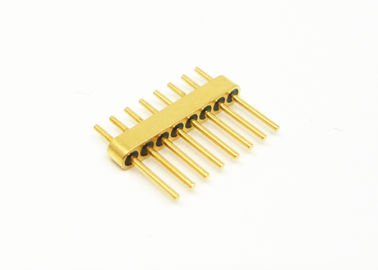

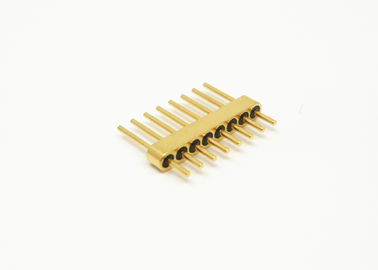

Connecteur hermétique multi-points plaqué or alliage Kovar 4J29 joints de verre à métal JMC-900
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Tête à plusieurs broches en verre et en métal | Impédance: | Autre |
|---|---|---|---|
| Épingle: | 9 épingles | Épingle: | Kovar 4J29 |
| Placage: | Plaqué or | Verre: | 7052 7070 |
| Hermécité: | <1,01325 x 10e-08 std.cc/s | Certificat: | ROHS ISO-9001-2015 |
| Mettre en évidence: | connecteur hermétique multi-points plaqué or,Sceaux de verre allié Kovar à métaux,Connecteur hermétique JMC-900 avec garantie |
||
8 broches Hermétique Multi Pin Headers Alliage Kovar 4J29 Joints verre-métal
Embase Hermétique Multipin / Joints Verre-Métal Connecteurs RF / DC /Perles de verre est également appelé Isolateur en verre, Embase Hermétique. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ce sont l'un des composants les plus critiques dans les composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que le bonding par fil d'or, le soudage et l'accouplement, etc.
Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
TÉLÉCHARGER Catalog-Glass-to-Metal Hermetic Seals.pdf
Caractéristiques:
- Petite taille
- Léger
- Hermétique
- Qualité stable et haute fiabilité
- Conducteur interne : Bonding par fil d'or, soudage et accouplement au choix
Avantages:
- Plaqué or 1.27um
- Strict contrôle des tolérances
- Conception standard et personnalisée au choix.
- Produits et services hautement rentables
- Grands stocks pour les tailles standard
- Livraison rapide pour les produits personnalisés
Application:
Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA, ondes millimétriques.
Spécification:
| Nom du produit | Joints Verre-Métal Embase Multipin |
| Impédance | autre |
| Type | 8 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070 ou DM308
Vert ou Blanc
|
| Plage de fréquences | NA |
| VSWR | NA |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ pour broche unique, ≥1000MΩ pour multipin, |
| Température de fonctionnement | -65℃~+260℃ |

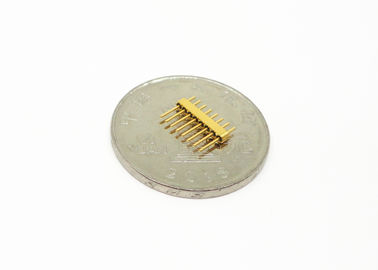

Image détaillée
Unité:mm
Liste des produits:
| RF Monopin 50Ω Série JM | Choix de soudage, accouplement et bonding |
| RF Monopin 50Ω Série Standard JM | Choix de soudage, accouplement et bonding |
| RF Monopin 50Ω Série Non-Standard JM | Choix de soudage, accouplement et bonding |
| DC Monopin Série JK | Choix de soudage et bonding |
| DC Monopin Série Standard JK | Choix de soudage et bonding |
| DC Monopin Série Non-Standard JK | Choix de soudage et bonding à tête d'aiguille |
|
Embase Multipin Série JMC
|
1-9 broches avec 1-3 rangées au choix |
| Dimensions personnalisées |
Large gamme |
NOTE:
Nous avons plus de 100 000 types de Connecteurs Hermétiques Verre-Métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
