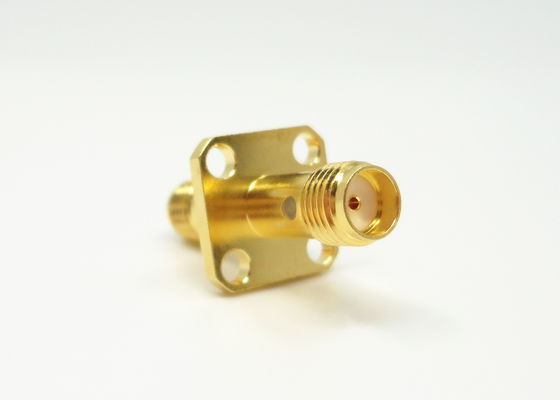

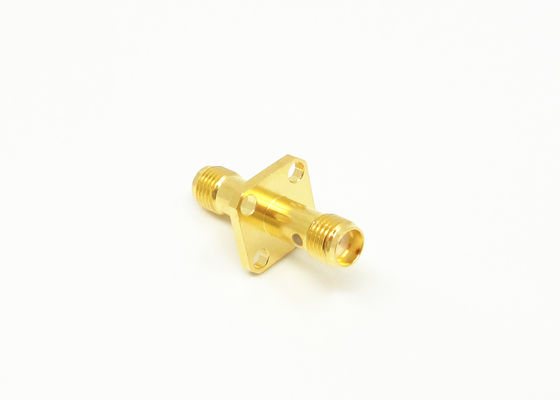

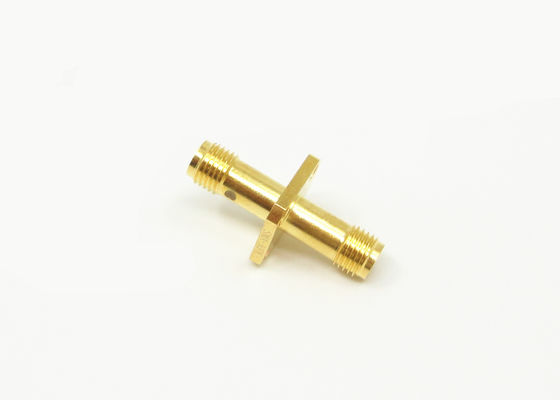

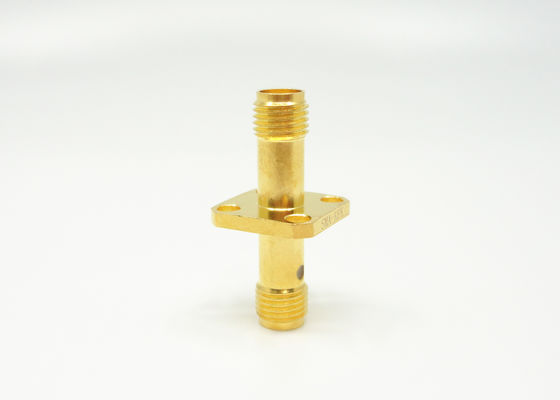

4 trous monté à la bride SMA Femme à femme Adaptateur RF / Adaptateur d'antenne RF Plaqué or
|
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product name: | SMA RF Adapter | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Durability: | 500 Cycles |
| Application: | Aerospace | Material: | Brass |
| Mettre en évidence: | connecteur d'antenne de sma,traversée de sma |
||
Connecteur d'antenne RF SMA Adaptateur en série avec connecteur à bride à 4 trous
La série SMA est une sorte de mini connecteur coaxial RF haute fréquence, développé et produit selon MIL-C-39012. Avec des caractéristiques de petit volume, de bonne bande passante, d'excellentes caractéristiques électriques. SMA est le connecteur coaxial RF le plus largement utilisé dans différents domaines de la communication micro-ondes et des appareils de mesure micro-ondes. Le connecteur haute performance développé par notre société peut atteindre 20 GHz.
Spécification :
| Caractéristiques électriques | |||
| Impédance | 50 Ω | ||
| Gamme de fréquences | Connecter avec un câble souple DC~12,4 GHz | ||
| Connecter avec un câble semi-rigide DC~18 GHz | |||
| Tension nominale | 335VRMS | ||
| Résistance à la tension diélectrique | 1000VRMS | ||
| Résistance d'isolement | ≥5000MΩ | ||
| Résistance centrale | Conducteur central | ≤3,0 mΩ | |
| Conducteur extérieur | ≤2,0 mΩ | ||
| VSWR | ≤1,3 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Mâle | Laiton plaqué or | |
| Femelle | Bronze Sn-P plaqué or | ||
| Contact élastique | Bronze béryllium plaqué nickel | ||
| Coque et autres pièces métalliques | Laiton plaqué nickel | ||
| Passivation inoxydable | |||
| Manchon de sertissage | Laiton plaqué nickel | ||
| Isolants | PTFE | ||
| Joint d'étanchéité | Caoutchouc de silicone | ||
| Durabilité | 500 cycles | ||
| Couple de serrage de la connexion | 0,79－1,13 N.m | ||
Caractéristiques :
1. Le connecteur RF SMA est de haute qualité et permet des combinaisons rapides en vissant simplement deux connecteurs ensemble, sans soudure ni sertissage requis
2. Les connecteurs électriques SMA sont largement utilisés pour les micro-ondes, les antennes et l'instrumentation de test, etc.
3. Les connecteurs RF SMA sont disponibles en interface rapide, enfichable ou standard, en versions droites, à 90 degrés, ainsi qu'en configurations de cloison ou de panneau à 4 trous
4. Le connecteur RF SMA est un connecteur coaxial RF à couplage fileté de taille miniature, résistant aux vibrations et à large plage de fréquences jusqu'à 18 GHz (Nos connecteurs RF SMA peuvent atteindre 20 GHz)
Application :
* Aérospatial
* Large bande
* Instrumentation
* Antennes réseau phasé
* Télécommunications
* Interconnexion de carte à carte
Plus de détails :
Catalogue de produits :
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNC Connecteurs d'ondes millimétriques (2,4 mm, 2,92 mm) |
| Assemblages de câbles RF |
| Adaptateur de guide d'ondes à coaxial |
| Joints hermétiques verre-métal |
| Connecteur série J30J |
| Joints rotatifs micro-ondes |
REMARQUE :
Nous avons plus de 10 000 types d' Adaptateurs de connecteurs SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
