Connecteur SMA femelle droit plaqué nickel en vrac 50 Ohm
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Article: | SMA rf Conector | Électrodéposition: | Nickelé |
|---|---|---|---|
| Genre: | Femelle | Impédance: | 50Ω |
| Fréquence: | DC~18GHz | Vie: | 500 cycles |
| Corps: | Laiton | Application du projet: | Audio/Vedio/micro-onde |
| Article: | Connecteur RF SMA | Placage: | Nickelé |
| Application: | audio/vidéo/micro-ondes | ||
| Mettre en évidence: | Connecteur femelle SMA 50 Ohm pour cloison,Connecteur SMA droit plaqué nickel,Connecteur RF SMA à montage par cloison |
||

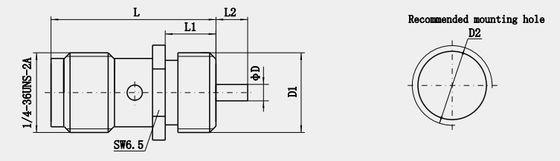

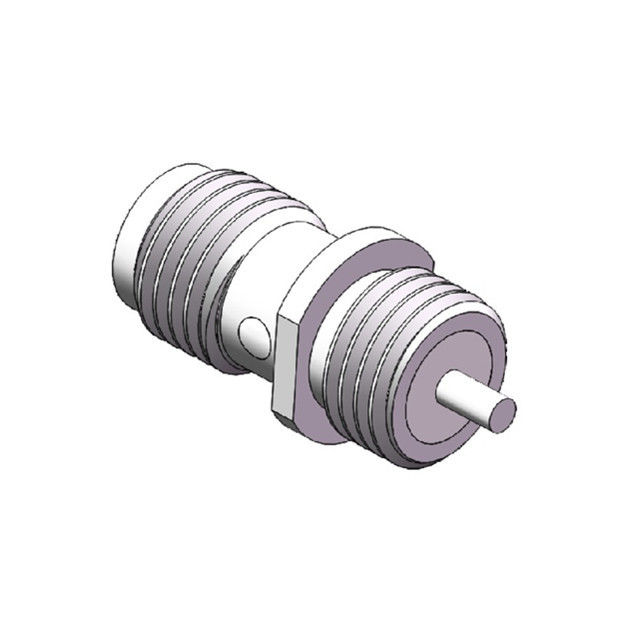

Connecteur femelle SMA à angle droit plaqué nickel 50 Ohm à montage en cloison
- Les connecteurs RF SMA sont disponibles en versions à connexion rapide, à enclenchement ou à interface standard, droites, à 90 degrés, ainsi qu'en configurations à montage en cloison ou à 4 trous.
- Le connecteur RF SMA est de haute qualité et permet des combinaisons rapides en vissant simplement deux connecteurs ensemble sans soudure ni sertissage requis.
- Les connecteurs électriques SMA sont largement utilisés pour les micro-ondes, les antennes et les instruments de test, etc.
- Les connecteurs RF SMA sont des connecteurs coaxiaux RF à couplage fileté de taille miniature, antivibratoires et avec une large plage de fréquences jusqu'à 18 GHz (nos connecteurs RF SMA peuvent atteindre 20 GHz).
Caractéristiques principales :
- Large variété d'orientations et de terminaisons de PCB
- Plage de fréquences jusqu'à 18 GHz Connecteurs coaxiaux subminiatures
- Utilisation d'une interface filetée
- Disponible en placage de passivation ou d'or
- Options de matériaux en laiton et en acier inoxydable
- Disponible en versions droites ou à angle droit
- Options avec montage en cloison, panneau à 2 trous, panneau à 4 trous ou sans montage.
- Large gamme avec variantes mâles, femelles et adaptateurs.
- Conforme RoHS
Spécifications des connecteurs RF SMA :
| Interface selon | IEC60169-15 |
| Impédance | 50Ω |
| Plage de fréquences | DC à 18 GHz |
| Perte d'insertion | ≤0.30dB |
| ROS | ≤1.2 (DC-6GHz) |
| Résistance d'isolement | ≥5000MΩ |
| Résistance du contact central | ≤3mΩ |
| Résistance du contact extérieur | ≤2mΩ |
| Cycles d'accouplement | ≥500 |
| Plage de température | -65 à +165°C |
| Diélectrique | PTFE |
Application :
- Systèmes micro-ondes Télécommunications
- Solutions 5G
- Systèmes de mesure
- Systèmes d'antennes WiFi de téléphonie mobile
Plus de détails sur les connecteurs coaxiaux RF SMA :
Catalogue produits :
| Adaptateur RF |
| Connecteur RF SMA |
| Connecteur RF SSMP |
| Connecteur RF TNC |
| Connecteur RF Type N |
| Connecteur RF MCX/MMCX |
| Connecteurs ondes millimétriques (2.4mm, 2.92mm) |
| Assemblages de câbles RF |
| Adaptateur guide d'ondes vers coaxial |
| Scellages hermétiques verre-métal |
| Connecteur série J30J |
| Joints rotatifs micro-ondes |
Produit associé
1. Connecteurs RF SMA femelles à montage en cloison pour PCB
2. Connecteurs coaxiaux RF SMA à 4 trous à bride, angle droit
| N° de modèle, | L | L1 | L2 | D | Remarque |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. Connecteurs SMA à angle droit plaqués or 50Ω 18GHz à souder sur PCB
| N° de modèle. | L | L1 | Remarque |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.Connecteurs RF SMA femelles à souder sur panneau
| N° de modèle. | L | D | D1 | Remarque |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
REMARQUE :
Nous avons plus de 10 000 types deConnecteur SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
