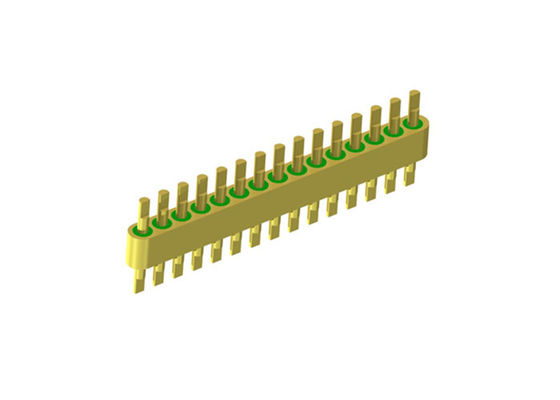

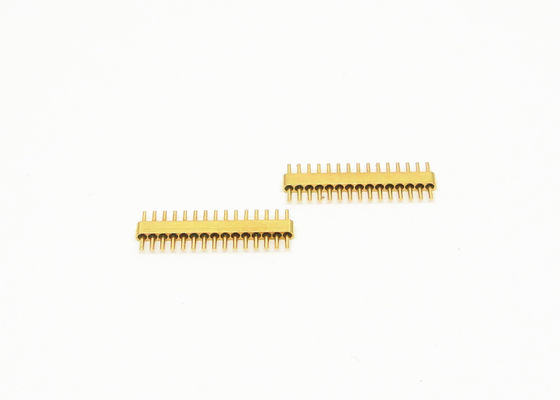

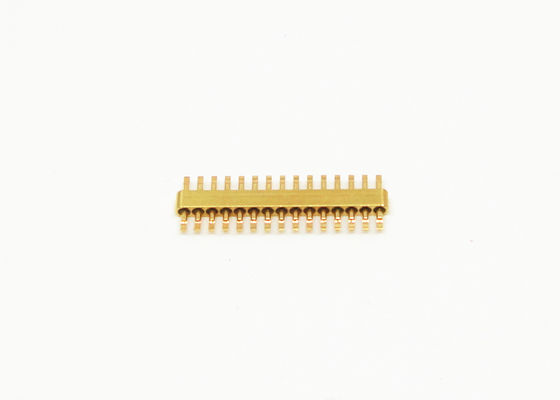

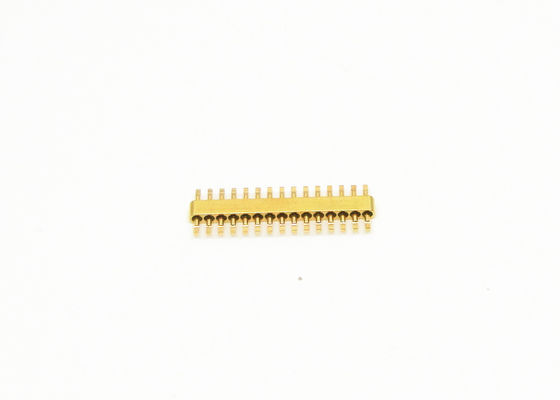

Tête de broche DC 15 à coupe droite hermétique avec liaison des deux côtés aplati JMC-1295-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | Multi-broches |
|---|---|---|---|
| Numéro d'épingle: | 15 broches | Épingle: | Kovar 4J29 |
| Matériau du verre: | 7052 7070 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Certificat: | ROHS ISO-9001-2015 | emballer: | Sceaux de verre à métal |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | en-tête CC hermétique à 15 broches,connecteur à joint verre-métal,en-tête à broches aplaties sur le côté |
||
Embase hermétique DC multipin à coupe droite 15 broches avec soudure sur les deux côtés aplatis
Spécification de JMC-1295-JH:
| Nom du produit | Embase hermétique multipin |
| Impédance | N/A |
| Type | 15 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou blanc
|
| Plage de fréquences | N/A |
| ROS | N/A |
| Tension de tenue | ≥100V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Image détaillée (mm) de JMC-1295-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
Introduction
Traversées RF/DC hermétiques verre-métal /Embases multipin /Connecteur est également appelé isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la soudure par fil d'or, le soudage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : choix entre soudure par fil d'or, soudage et accouplement
Application :
Large gamme d'applications dans les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Peut être utilisé avec des produits SMA, ondes millimétriques.
Avantages :
-Plaqué or 1,27 µm
-Strict contrôle des tolérances
-Conception standard et personnalisée au choix.
-Produits et services hautement rentables
-Stocks importants pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM RF unipolaire 50Ω | Choix de soudage, d'accouplement et de soudure par fil |
| Série JM Standard RF unipolaire 50Ω | Choix de soudage, d'accouplement et de soudure par fil |
| Série JM Non Standard RF unipolaire 50Ω | Choix de soudage, d'accouplement et de soudure par fil |
| Série JK DC unipolaire | Choix de soudage et de soudure par fil |
| Série JK Standard DC unipolaire | Choix de soudage et de soudure par fil |
| Série JK Non Standard DC unipolaire | Choix de soudage et de soudure par tête d'épingle |
|
Série JMC Embase multipin
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
