| Nom de produit: | Connecteur hermétiquement scellé de détente de SMP Male Limited | Plage de fréquence: | DC~40GHz |
|---|---|---|---|
| Impédance: | 50Ω | Série de connecteur: | SMP |
| Genre: | Mâle | Shell Material: | Kovar 4j29 |
| Verre: | 7052 7070 | Hermecity: | ≤1.01325*10-3 Pa.cm3/s |
| Surligner: | Cable connecteur du mâle rf,Connecteur droit de la SMP d'arrêt,Connecteur coaxial de l'attachement rf de soudure |
||

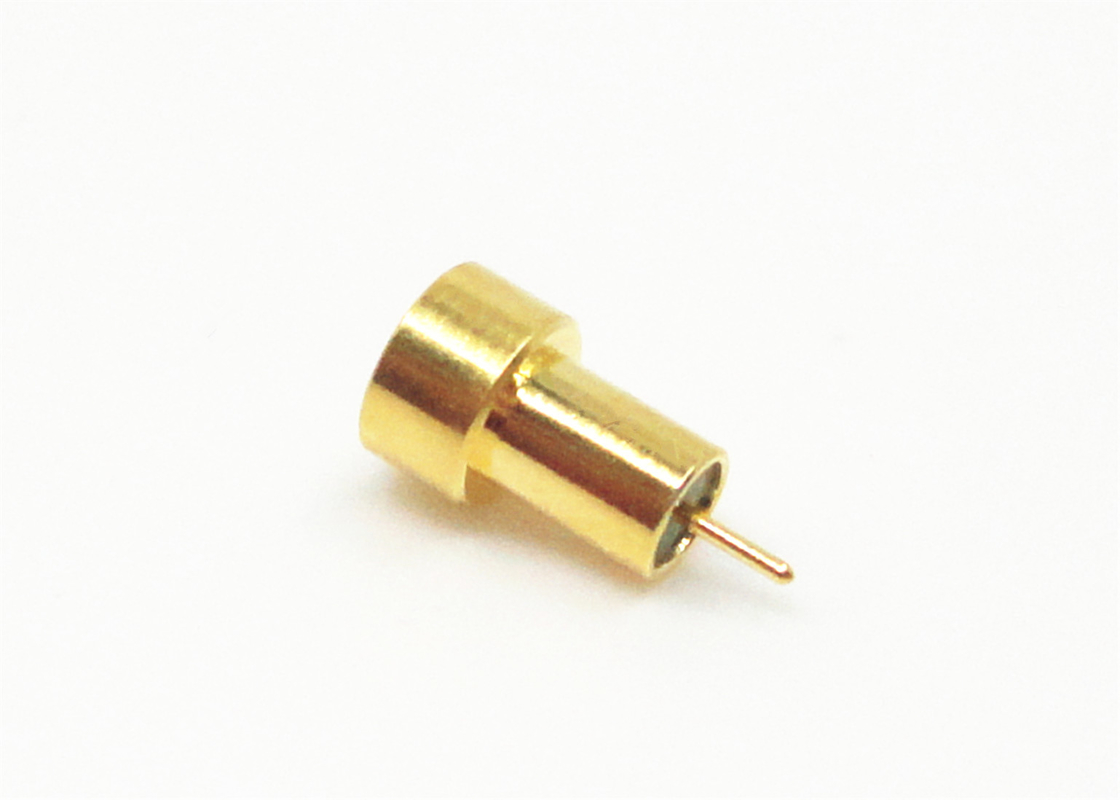

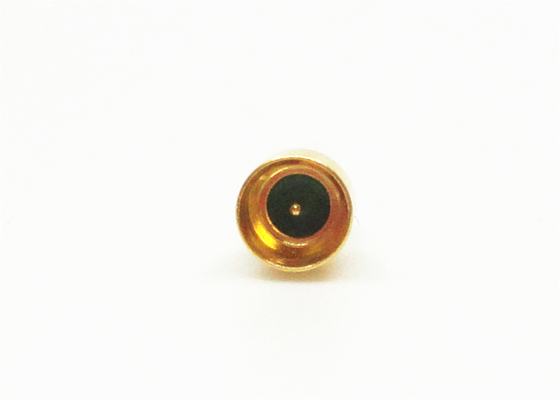

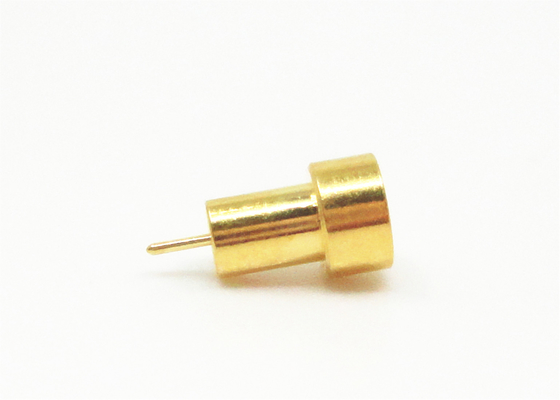

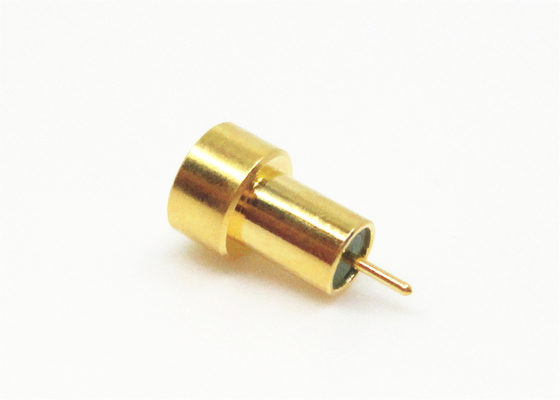

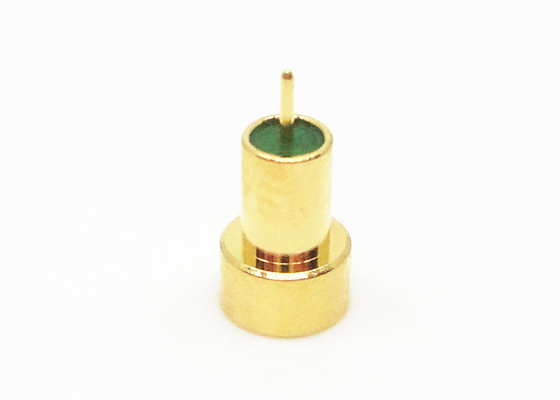

Attachement hermétiquement scellé Pin Terminal de soudure de connecteur de détente de SMP Male Limited
SMP est un sminiature poussée-sur ou casse le connecteur coaxial de accouplement de rf, qui a les caractères de la représentation séismique de petite taille, légère, excellente, et de la bande large fonctionnante largement, etc. Sa fréquence de fonctionnement jusqu'à 30GHz (notre produit de connecteur de SMP peut atteindre 40GHz), et la prise a la forme-pleine détente de trois interfaces, la détente limitée et le trou sans heurt (y compris avec le freinage). Le bâti de carte PCB, le bâti de câble et des adaptateurs en séries fournissent une solution d'interconnexion pour le panneau-à-conseil, le compagnon aveugle et les applications de support-et-panneau tout en maintenant la densité de paquet. Appliquez pour installent la situation avec la condition d'intensif modulaire de fiabilité élevée.
Spécifications
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquence | DC~40GHz | |
| Tension évaluée | 170VRMS* | |
| Résistance d'isolation | ≥2000MΩ | |
| Tension-résistance de diélectriques | 500VRMS* | |
| Résistance centrale | Conducteur externe | ≤4mΩ |
| Conducteur central | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Mâle | Sn-p en bronze, or plaqué |
| Femelle | Bronze de béryllium, or plaqué | |
| Contact élastique | Bronze de béryllium | Or plaqué |
| Shell et d'autres pièces en métal | Acier inoxydable en laiton | Passivation plaquée par or |
| Isolateurs | Sintering/PTFE/PEI en verre | |
| Taux hermétique de fuite de produit | 1.01325×10-3Pa·cm3/s | |
Dessin détaillé
| Modèle non. | L | d | Interface | Note |
| SMP (M) - JHD | 1,6 | 0,39 | détente limitée | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD-S | 1,6 | 0,39 | trou sans heurt | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD-F | 1,6 | 0,39 | pleine détente | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD-Y1 | 1,6 | 0,39 | détente limitée | deepth 1.7mm d'interface, hermétique, |
| SMP (M) - JHD26-S | 0,8 | 0,3 | trou sans heurt | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD42-S | 2 | 0,39 | trou sans heurt | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD51 | 1,2 | 0,39 | détente limitée | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD51-S | 1,2 | 0,39 | trou sans heurt | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD54 | 1,1 | 0,39 | détente limitée | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD54-S | 1,1 | 0,39 | trou sans heurt | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD63 | 2,5 | 0,39 | détente limitée | deepth 1.7mm d'interface, hermétique |
| SMP (M) - JHD153 | 1 | 0,39 | détente limitée | deepth 1.7mm d'interface, hermétique |
Caractéristiques et avantages
| Or plaqué |
| Subminiature |
| C.C à 40 gigahertz |
| Dimension compacte |
| Poussée-sur ou casser l'accouplement |
| Pleine détente, détente limitée et trou sans heurt |
| Connecteur de bâti de carte PCB et de câble |
| Mâle et choix femelle, droit et à angle droit |
| Versions de bâti de câble pour les matériaux flexibles et semi-rigides de câble |
| Type normal et bâti hermétique, de bride et Fil-dans le choix de bâti |
Applications
- Militaire
- Antennes
- Bande large
- Espace
- Bande large
- Télécommunication
- Instrumentation
- Instrumentation
- Antennes réseau à commande de phase
- interconnexion de Panneau-à-conseil
