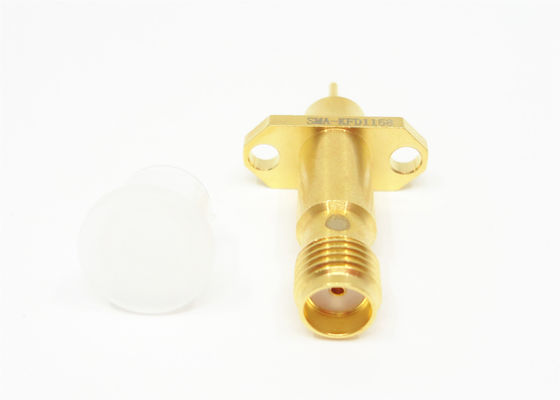

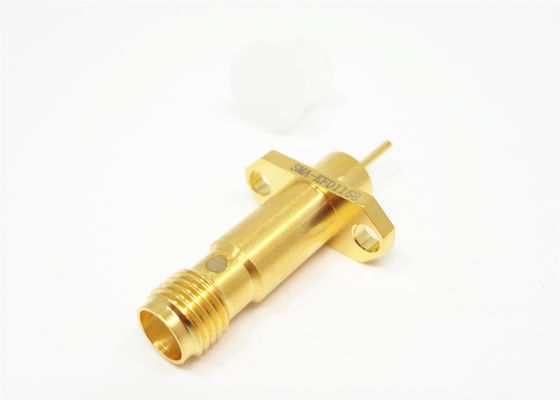

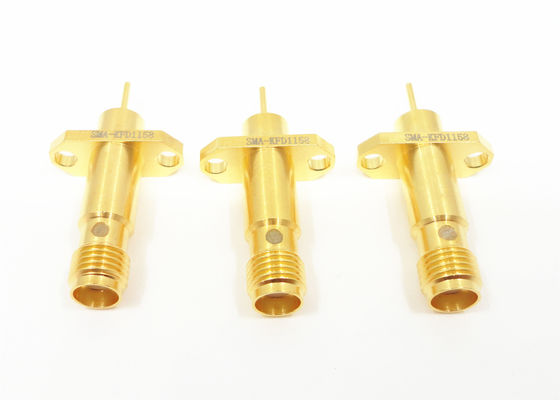

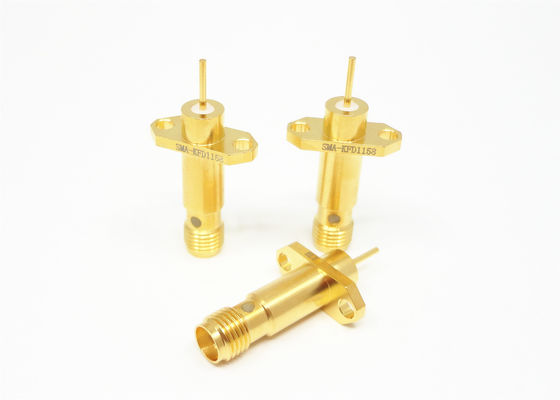

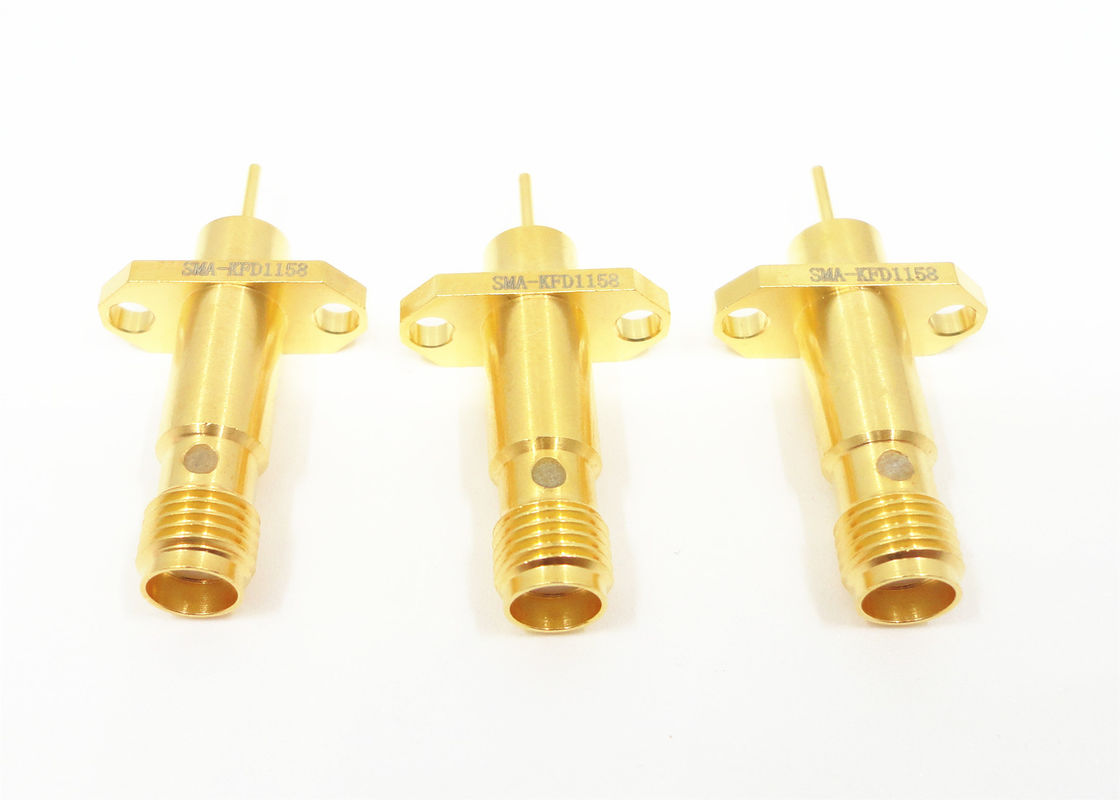

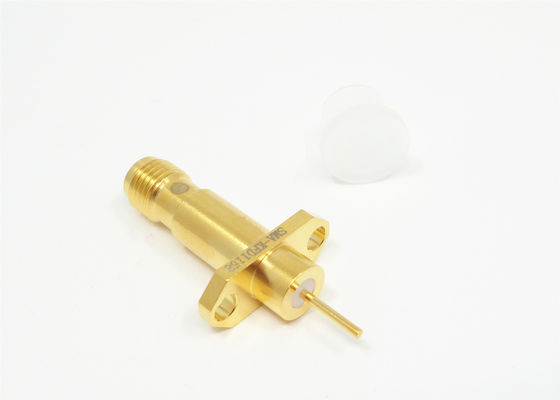

Connecteur SMA femelle à bride 2 trous avec broche microbande longue
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Impédance: | 50Ω |
|---|---|---|---|
| Fréquence: | DC ~ 18 GHz | Durée de vie: | 500 cycles |
| Corps: | Laiton | Tension nominale: | 335VRMS |
| DWV: | 1000Vrms | Isolateurs: | PTFE |
| Mettre en évidence: | 2 connecteur du trou SMA rf,Connecteur du bâti SMA rf de bride,Microruban Pin Connector de bâti de bride |
||
Taille personnalisée SMA Monture de bride à 2 trous féminine avec connecteur à broche à longue bande
Les spécifications ci-dessous sont des spécifications générales pour tous les connecteurs SMA.et la fuite RF pour chaque connecteur est disponible de notre usine sur demande.
connecteurs SMAIl présente les avantages d'une petite taille, d'une large bande de fréquences, de performances mécaniques et électriques supérieures,haute fiabilité, etc. Il s'agit du connecteur coaxial RF le plus largement utilisé. Il est largement utilisé dans les équipements de communication et de mesure des micro-ondes et dans d'autres domaines.Cette série de connecteurs haute performance développée par notre société peut atteindre une fréquence allant jusqu'à 20 GHz.
Principales caractéristiques:
- Conceptions de haute résistance pour les environnements difficiles
- Le mécanisme d'accouplement fileté offre une fiabilité pour les conceptions robustes
- Idéal pour les applications à haute fréquence
- Le dessin de contour:
Spécification des connecteurs SMA Rf:
| Caractéristiques électroniques et matérielles | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 18 GHz | |
| Voltage nominal | 335VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 1000VRMS (niveau maximum de la mer) | |
| Résultats de la recherche | ≤ 13 | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Conducteur central | Homme | d'une épaisseur n'excédant pas 10 mm |
| Femme | Bronzée de bérylliumplaqués en or | |
| autres pièces métalliques | d'une épaisseur n'excédant pas 10 mm | |
| Acier inoxydable passivé | ||
| Enveloppe de câble | d'une épaisseur n'excédant pas 1 mm | |
| Isolateur | PTFE | |
| Anneau de sceau | Ruban au silicium | |
| Le couple d'accouplement | 00,79 -1,13 N.m. | |
Applications:
- Aéronautique civile et militaire
- Systèmes à micro-ondes Télécommunications
- Équipement militaire, espace
- Les solutions 5G
- Systèmes de mesure
- Systèmes d'antennes wifi pour téléphonie mobile
Catalogue du produit:
1Connecteurs RF, adaptateurs (DC à 110 GHz)
2. Assemblages de câbles à RF et à guidage par ondes
3. Guide d' onde aux adaptateurs coaxiaux
4. Connecteurs intégrés (RF & DC)
5. Micro connecteur rectangulaire ((J30J, Micro D-sub))
6. Sceaux hermétiques verre-métal, en-têtes, conduits d'alimentation (RF et CC)
7. Joints rotatifs à micro-ondes
8Les charges RF, les terminaisons (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. Produits ODM
Produit apparenté
1.
| Numéro de modèle | L | L1 | L2 | L3 | L4 | L5 | D | Nom de l'entreprise |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | Connecteur RF féminin SMA pour PCB |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| Le nombre d'heures d'essai | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| La valeur de l'échantillon est la valeur de l'échantillon. | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| Le numéro de série | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |

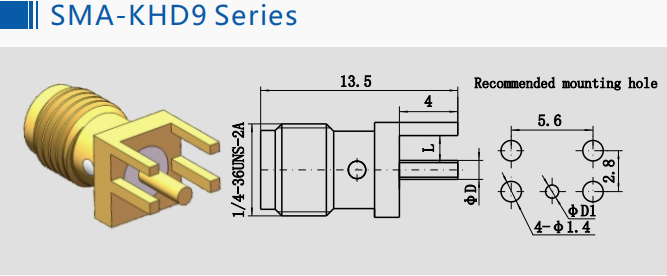

2.
| Numéro de modèle | L | D | D1 | Définition |
| SMA-KHD9 | 2 | 1.3 | 1.4 | Connecteur RF féminin SMA pour PCB |
| L'équipe de surveillance | 1.8 | 0.8 | 0.9 |

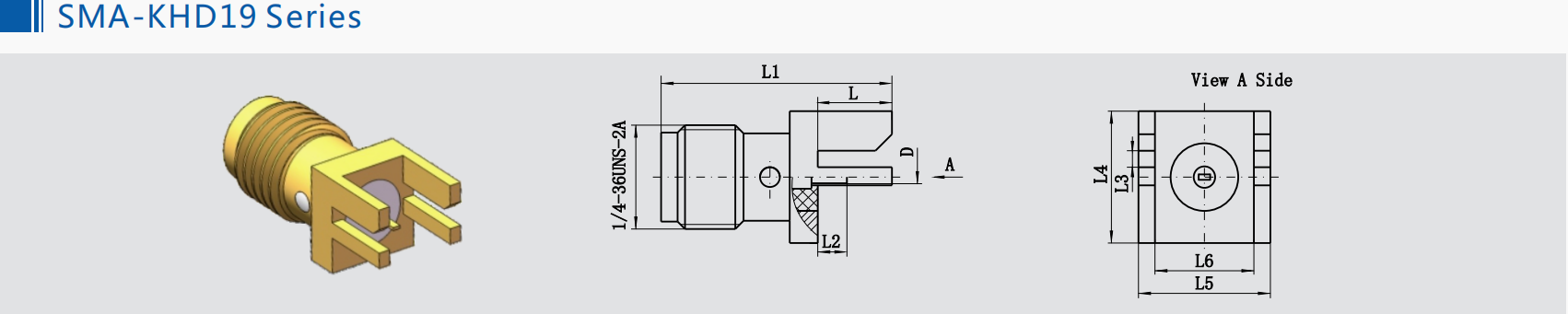

3.
| Numéro de modèle | L | L1 | L2 | L3 | L4 | L5 | L6 | D | Définition |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5 x 0.2
|
Connecteur RF féminin SMA pour PCB |
|
Le nombre de points de contrôle
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
La valeur de l'émission est calculée à partir de la valeur de l'émission.
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5 x 0.2
|
|
|
Le nombre de points de contrôle
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5 x 0.2
|
|
|
La valeur de l'émission est calculée à partir de la valeur de l'émission.
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
Le nombre d'émissions de CO2
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
