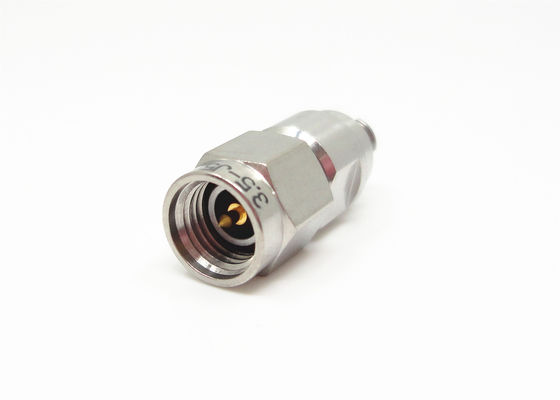

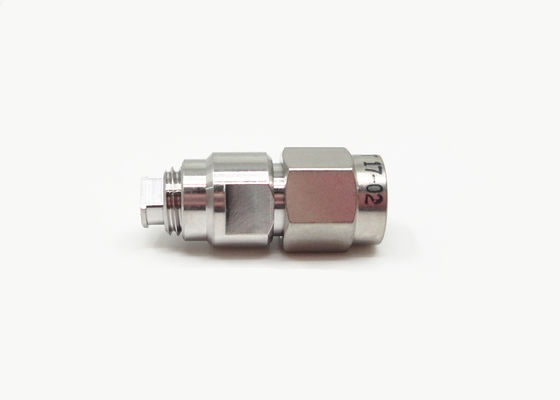

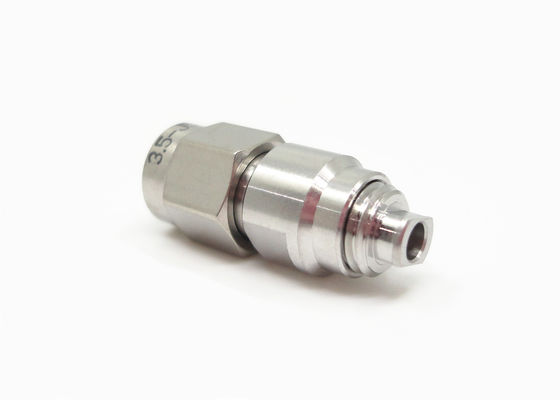

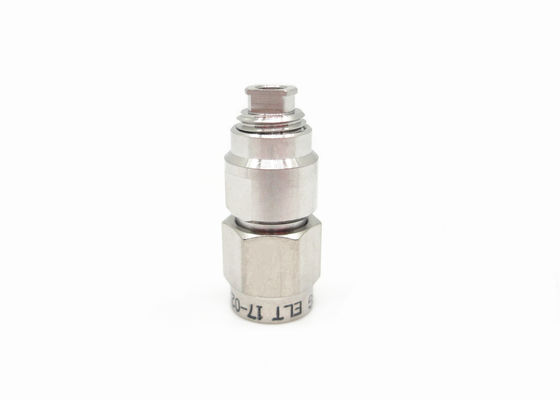

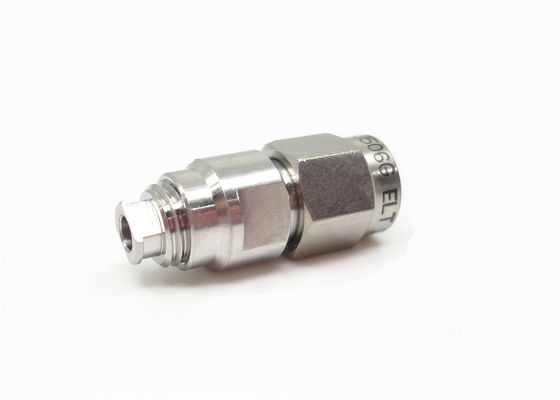

Connecteur RF coaxial mâle en acier inoxydable de 3,5 mm pour câble CXN3506, onde millimétrique de 3,5 mm

Image Grand : Connecteur RF coaxial mâle en acier inoxydable de 3,5 mm pour câble CXN3506, onde millimétrique de 3,5 mm meilleur prix

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	ELT (Elite)
Certification:	CE Rohs ISO-9001
Numéro de modèle:	3.5-J506G

Conditions de paiement et expédition:

Quantité de commande min:	100
Prix:	Négociable
Détails d'emballage:	Carton standard d'exportation
Délai de livraison:	Dans un délai de en 3 semaines
Conditions de paiement:	T/T, Western Union, L/C
Capacité d'approvisionnement:	10000 morceaux par mois

Contact

Description de produit détaillée

Matériel:	Acier inoxydable	Mots-clés:	Connecteurs 3,5 mm
Impédance caractéristique:	50Ω	Genre:	Femelle
Durabilité:	500 cycles	Isolant:	PTFE
Application:	La station de RF/Automotive/Base transmet par radio /Satcom/Telecom	Gamme de fréquence:	CC ~ 33 GHz
Mettre en évidence:	Connecteur RF en acier inoxydable de 3 , 5 mm , Connecteur de 3

Connecteur coaxial mâle d'onde millimétrique RF de 3,5 mm pour câble

3,5 mm le connecteur est un connecteur d'onde millimétrique couramment utilisé, la fréquence est 33 GHz (jusqu'à 36 GHz), utilisez une interface à air, peut s'accoupler et s'interchanger avec SMA série, K série de connecteurs, avec les avantages d'une grande bande passante, d'une haute fiabilité, il est largement utilisé dans les appareils de mesure micro-ondes et d'ondes millimétriques.

Caractéristiques électriques
Impédance	50Ω
Gamme de fréquences	DC~33GHz
Tension nominale	335VRMS (niveau de la mer maximum)
Tension de tenue diélectrique	1000VRMS (niveau de la mer maximum)
Résistance d'isolement	≥5000MΩ
Résistance de contact	Conducteur extérieur	≤2mΩ
	Conducteur central	≤3mΩ
VSMR	≤1.01+0.05f

Dimension de l'interface (mm)

Connecteur RF coaxial mâle en acier inoxydable de 3,5 mm pour câble CXN3506, onde millimétrique de 3,5 mm

Dessin d'ensemble :

Connecteur RF coaxial mâle en acier inoxydable de 3,5 mm pour câble CXN3506, onde millimétrique de 3,5 mm

Matériaux et propriétés mécaniques
Conducteur intérieur	Mâle	Laiton, placage or
	Femelle	Bronze phosphoreux, placage or
Élastique		Bronze phosphoreux,Nickelé
Coque et autres		Laiton/Acier inoxydable Placage or/passivé
Isolant		PEI
Bague d'étanchéité		Caoutchouc de silicone
Température		-55°C~+125°C
Cycles d'accouplement		500
Couple d'accouplement		0.79N·m~1.13N·m
