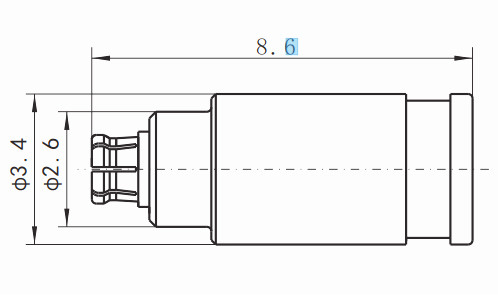

Impédance: | 50 ohms | Longueur: | 8.6mm maximum |
---|---|---|---|
Diamètre: | φ2.6 | Plage de fréquence: | DC-40GHz |
Logement: | Laiton | Note: | Chip Resistor |
Surligner: | Arrêt en laiton femelle de charge de rf,arrêt de charge de 0.5W rf,connecteur coaxial de 8.6mm rf |
CSMP 0.5W en laiton femelle rf a assorti l'arrêt de charge
Les charges de rf terminations/RF sont les composants fondamentaux utilisés dans toute une chaîne de signal de rf dans pratiquement toutes les applications de rf d'essai et de mesure à militaire et à aérospatial. Essentiellement, les charges de rf, et les arrêts décrivent le même type de composant, qui est un composant passif qui absorbe l'énergie de rf au terminus d'une branche de chaîne de signal. Dans la plupart des applications, un arrêt de rf présente une impédance de charge qui est identique à l'impédance intrinsèque des lignes de transmission utilisées dans l'interconnexion entre l'arrêt et le composant/dispositif ascendants. De cette façon un port ouvert ou inutilisé, tel qu'un port en avant ou inverse inutile dans un coupleur directionnel, peut être terminé de sorte qu'il empêche les signaux reflétés non désirés de retourner de l'arrêt et des composants ascendants effectuants de chaîne de signal.
|
Les détails du laiton femelle 0.5W rf de CSMP ont assorti l'arrêt de charge
Avantage :
* haut fiable
* représentation mécanique fiable
* grande plage de fréquence de C.C à 40GHz
Applications :
* espace
* militaire
* bande large
* instrumentation
* routeurs
* télécommunication
* applications ultra-rapides (10 à 40 Gbits)
* câble équipé
* CARTE PCB
* connexions extérieures de bâti
* caractéristiques et avantages
Puisque la charge assortie doit être adaptée aux besoins du client selon vos besoins, fournissez svp les conditions suivantes quand vous nous envoyez l'enquête :
plage de fréquence de *The que vous avez besoin.
condition de *Power.
type de *Connector
conditions spéciales de *Your si vous avez (VSWR, température, taille, etc.)
Charges relatives de rf :
Les arrêts/charges de rf viennent dans un grand choix de types pour les types coaxiaux et de guide d'ondes d'interface. Une des caractéristiques de définition principales des arrêts de rf est la taille coaxiale spécifique de type ou de guide d'ondes, aussi bien que la puissance manipulant la capacité de l'arrêt. Généralement la puissance manipulant la capacité est limitée par le type coaxial ou de guide d'ondes de connecteur, le type de charge de rf dans l'arrêt, et la conception thermique de gestion de l'arrêt. Quelques arrêts de rf ont les caractéristiques supplémentaires, telles qu'une chaîne de conservation, des garnitures de scellage environnementales, et une métallisation spécifique pour augmenter la résistance à la corrosion. Bien que pas typique disponible pour chaque type coaxial d'arrêt de rf, quelques arrêts coaxiaux de rf sont également faits à double fini avec un type différent de connecteur coaxial sur chaque extrémité. Cette caractéristique tient compte de l'arrêt des ports multiples de connecteur coaxial sans arrêt supplémentaire ou adaptateur coaxial.
