Connecteur RF 40 GHz pour câble semi-rigide/flexible

Female Gold SMP RF Connector 40GHz for Semi Rigid/Flex Cable
Female Gold SMP RF Connector 40GHz for Semi Rigid/Flex Cable Female Gold SMP RF Connector 40GHz for Semi Rigid/Flex Cable

Image Grand :  Connecteur RF 40 GHz pour câble semi-rigide/flexible meilleur prix

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: ELT (Elite)
Certification: ROHS ISO-9001-2015
Numéro de modèle: SMP-KFB1-10
Conditions de paiement et expédition:
Quantité de commande min: 200PCS
Prix: Negotiable
Détails d'emballage: carton standard d'exportation
Délai de livraison: Dans les 3 semaines
Conditions de paiement: LC, T/T, Western Union, carte de crédit
Capacité d'approvisionnement: 300 000 000 pièces par an
Description de produit détaillée
Nom du produit: Connecteur de câble femelle SMP Plage de fréquence: DC~40GHz
Impédance: 50Ω Série de connecteur: SMP
Le sexe: Prise Shell Material: Le Kovar 4J29
Verres: 7052 7070 Herméticité: 1,01325×10-3Pa·cm3/s
Surligner:

Connecteur RF SMP femelle 40 GHz

,

connecteur RF SMP pour câble flexible

,

connecteur SMP pour câble semi-rigide



SMP Connecteur RF féminin en or pour 1# connecteur de câble semi-rigide/flexible



L'interface de connecteur à pression de style SMP comporte généralement un composant interne de femme à femme, appelé une balle ou un blindmate, et deux réceptacles externes, un circuit ou un câble, appelés "souvenirs".Tout le système vous permet de faire des connexions sans fil du toutLa meilleure partie de ce système est qu'une petite quantité de désalignement radial est possible pendant l'accouplement,quelque chose qui serait inacceptable avec des connecteurs filetés.


Spécification deConnecteur RF SMP



Caractéristiques électriques
Impédance 50Ω
Plage de fréquences DC ~ 40 GHz
Voltage nominal 170VRMS*
Résistance à l'isolation ≥ 5000 MΩ
Dielectriques Résistance à la tension  500VRMS*
Résistance centrale Conducteur extérieur ≤ 4 mΩ
Conducteur central ≤ 26 mΩ
Résultats de la recherche ≤ 13
Caractéristiques matérielles et mécaniques
Conducteur central Homme Sn-P Bronze, plaqué or
  Femme d'une épaisseur n'excédant pas 50 mm
Contact élastique d'une épaisseur n'excédant pas 10 mm d'une épaisseur de
Parties métalliques L'acier inoxydable Passivation plaquée en or
Des isolants Sintrage du verre/PTFE/PEI
Taux de fuite du produit hermétique 1.01325×10-3Pa·cm3/s




Caractéristiques et avantagesdeConnecteur RF SMP



* Adaptateurs de balles en option dans deux longueurs standard
* Performance jusqu'à 40 GHz
* Compense les désalignements dans les directions X et Y
* Interfaces pour des connexions étroites et plus sûres
* Options non magnétiques disponibles pour les applications aérospatiales

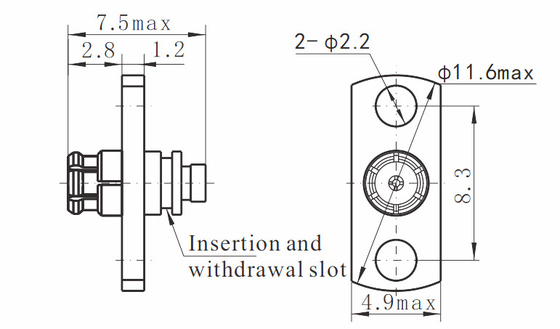

Dessin détaillédeLe connecteur RF SMP ((mm):

Connecteur RF 40 GHz pour câble semi-rigide/flexible 0

Numéro de modèle Définition
Le nombre d'émissions de CO2 Connecteur RF féminin SMP pour câble 1# semi-rigide/flexible



AutresConnecteur RF SMP(mm):"K" signifie "féminin", "J" signifie "masculin"

Connecteur RF 40 GHz pour câble semi-rigide/flexible 1

Connecteur RF 40 GHz pour câble semi-rigide/flexible 2

Connecteur RF 40 GHz pour câble semi-rigide/flexible 3


ApplicationsdeLes connecteurs RF SMP:


- Des antennes.

- Le haut débit

- Télécommunications

- Les instruments

- Antennes à réseau phasé

- L'interconnexion de bord à bord





Le numéro d'immatriculation

Nous avons plus de 1 000 types deConnecteur hermétiquement scellé SMPSi vous ne trouvez pas le produit que vous utilisez, veuillez nous contacter pour les catalogues complets.
