Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | SMP rf Conector coaxial | Impédance: | 50Ω |
|---|---|---|---|
| Certificat: | CE ROHS ISO-9001-2015 | Durabilité: | 500 CYCLES |
| Le sexe: | Femelle | Carrosserie: | À droite. |
| Matériel: | D'autres produits | Méthode de bâti: | bâti de bride |
| Électrodéposition: | Placage à l'or | ||
| Surligner: | Connecteur RF de type SMP,Connecteur RF SMP à détente complète,Connecteur RF mâle monté sur la bride |
||

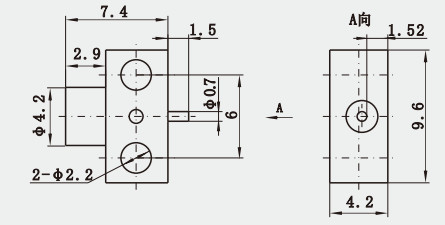

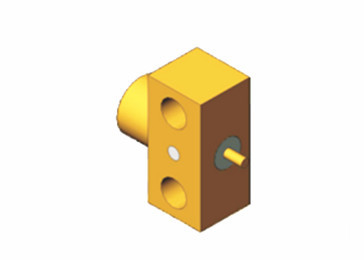

Connecteur RF à freinage complet de type SMP avec des performances et une fiabilité supérieures
L'interface SMP est un connecteur compact, de taille similaire aux connecteurs MMCX, mais avec une plage de fréquences plus large de CC à 40 GHz.La série d'interconnexions SMP utilise des adaptateurs flottants femelles à femelles (communément appelés balles) pour les cartes d'empilement avec des connecteurs PCB mâles SMPCette conception robuste et la capacité de gérer les désalignements dans les deux directions radiale et axiale le rendent adapté aux applications d'interconnexion aveugle.Il est largement utilisé dans les modules coaxiaux miniaturisés à haute fréquence.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 40 GHz | |
| Voltage nominal | 170VRMS* | |
| Dielectriques Résistance à la tension | 500VRMS* | |
| Résistance à l'isolation | ≥ 2000 MΩ | |
| Résistance centrale | Conducteur extérieur | Normalement ≤ 2,5 mΩ, étanchéité ≤ 4 mΩ |
| Conducteur central | Normalement ≤ 6mΩ, étanchéité ≤ 26mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Sn-P Bronze, plaqué en or |
| Femme | d'une épaisseur n'excédant pas 50 mm | |
| Contact élastique | d'une épaisseur n'excédant pas 10 mm | d'une épaisseur de |
| Parties métalliques | L'acier inoxydable | Passivation plaquée en or |
| Des isolants | Sintrage du verre/PTFE/PEI | |
| Taux de fuite du produit hermétique | 1.01325×10-3Pa·cm3/s | |
Applications:
Test et mesure: les connecteurs coaxiaux RF ont des applications importantes dans divers équipements d'essai et de mesure tels que les analyseurs de réseau, les analyseurs de spectre et les générateurs de signaux.Ils sont utilisés pour connecter les instruments au dispositif soumis à l'essai pour une transmission et une mesure précises du signal..
| Ensembles de câbles RF |
| Guide d'ondes à adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF de type N |
| Connecteur RF TNC |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNC |
| Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMP, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIl est.
