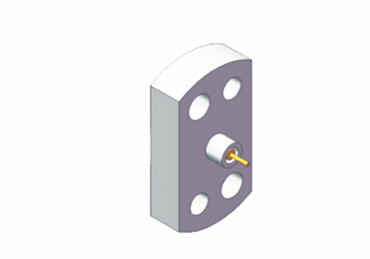

Connecteur RF de montage de bride à 4 trous en acier inoxydable masculin SMP avec surface convexe isolante
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | SMP rf Conector coaxial | Certificat: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Durée de vie: | 500 CYCLES | Le sexe: | Masculin/prise |
| Carrosserie: | Droit/à angle droit | Matériel: | Acier inoxydable |
| Méthode de bâti: | bâti de bride | Électrodéposition: | Passivé |
| Imdepence: | 50ohm | ||
| Mettre en évidence: | Connecteur RF de surface convexe isolante,Connecteur RF à 4 trous,Connecteur RF mâle en acier inoxydable SMP |
||
Connecteur RF de montage de bride à 4 trous en acier inoxydable SMP avec surface convexe isolante
Introduction au connecteur RF SMP
L'interface SMP est un petit connecteur à facteur de forme qui mesure la même chose qu'un connecteur MMCX, mais il a une plage de fréquence plus large de CC à 40 GHz.La série d'interconnexions SMP utilise des adaptateurs flottants femelles à femelles (communément appelés balles) pour les cartes d'empilement avec des connecteurs PCB mâles SMPCette structure résiliente et sa capacité à tolérer les désalignements dans les deux directions radiale et axiale permettent des solutions d'interconnexion aveugle.Il est couramment utilisé dans les modules coaxiaux compacts à haute fréquence.
Caractéristiques et avantages
Le connecteur est conçu selon la norme MIL-STD-348 de l'industrie. Il a une plage de fréquence de CC à 40 GHz et est en acier inoxydable doré et passivé.L'accouplement peut être de type push-on ou snapIl existe des options pour les connecteurs mâles et femelles, ainsi que des versions à angle droit et droit.d'une largeur n'excédant pas 10 mm,La prise est disponible en trois formes d'interface: détente complète, détente limitée et perçage lisse (y compris ceux avec freinage).
Spécification
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 40 GHz | |
| Voltage nominal | 170VRMS* | |
| Dielectriques Résistance à la tension | 500VRMS* | |
| Résistance à l'isolation | ≥ 2000 MΩ | |
| Résistance centrale | Conducteur extérieur | Normalement ≤ 2,5 mΩ, étanchéité ≤ 4 mΩ |
| Conducteur central | Normalement ≤ 6mΩ, étanchéité ≤ 26mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Sn-P Bronze, plaqué en or |
| Femme | d'une épaisseur n'excédant pas 50 mm | |
| Contact élastique | d'une épaisseur n'excédant pas 10 mm | d'une épaisseur de |
| Parties métalliques | L'acier inoxydable | Passivation plaquée en or |
| Des isolants | Sintrage du verre/PTFE/PEI | |
| Taux de fuite du produit hermétique | 1.01325×10-3Pa·cm3/s | |

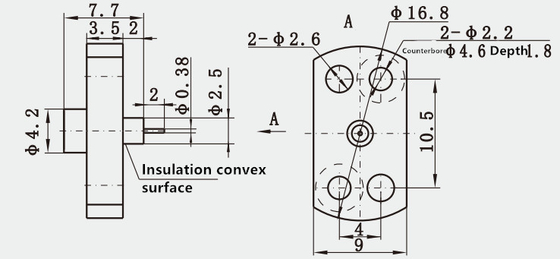

Dessin détaillé de
Connecteur RF de montage de bride à 4 trous en acier inoxydable SMP avec surface convexe isolante:
Applications:
Les prises en acier inoxydable SMP sont des connecteurs de câble coaxial micro-pluggable hautement blindés qui conviennent aux applications jusqu'à 40 GHz.Les connecteurs SMP (Super Miniature Push-On) offrent des types push-on ou snap-in pour une installation facileLes connecteurs SMP sont généralement fabriqués en acier inoxydable, en cuivre béryllium et en PTFE, offrant une excellente durabilité et fiabilité.
Catalogue du produit:
| Ensembles de câbles RF |
| Guide d'ondes à adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF de type N |
| Connecteur RF TNC |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNC |
| Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMP, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIl est.
