Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | SMP rf Conector coaxial | Impédance: | 50Ω |
|---|---|---|---|
| Certificat: | CE ROHS ISO-9001-2015 | Durabilité: | 500 CYCLES |
| Le sexe: | Homme | Carrosserie: | À angle droit |
| Matériel: | D'autres produits | Méthode de bâti: | Monture de surface |
| Électrodéposition: | Placage à l'or | ||
| Surligner: | Connecteur RF à perçage lisse,Connecteur RF mâle SMP à angle droit,SMP RF Plug pour le montage de PCB |
||

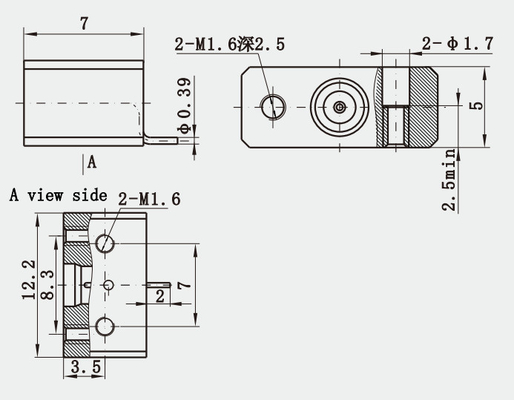

Connecteur RF à perçage lisse à angle droit pour montage de PCB
L'interface SMP est un connecteur compact qui correspond à la taille des connecteurs MMCX, mais fournit une plage de fréquences de CC à 40 GHz.La série d'interconnexions SMP utilise des adaptateurs flottants femelles à femelles (communément appelés balles) pour les cartes d'empilement avec des connecteurs PCB mâles SMPCette structure résistante et sa capacité à tolérer les désalignements radiaux et axiaux permettent des solutions d'interconnexion aveugle.
1,Gamme de fréquence élevée: L'interface SMP offre une fréquence1.Gamme de fréquence élevée: L'interface SMP offre une plage de fréquence de CC à 40 GHz, ce qui la rend adaptée aux applications à haute fréquence.
2,Taille compacte: Le connecteur SMP a la même échelle que les connecteurs MMCX, ce qui en fait un excellent choix pour les appareils miniaturisés.
3"Interconnexion à l'aveugle": les adaptateurs flottants femelles à femelles utilisés dans la série d'interconnexions SMP permettent des solutions d'interconnexion à l'aveugle,qui est particulièrement utile dans les situations où un alignement précis est difficile.
4Tolérance au désalignement radial et axial: L'interface SMP est conçue pour résister au désalignement radial et axial, assurant une connectivité fiable même dans des environnements difficiles.
5Structure durable: Les connecteurs PCB mâles SMP sont conçus pour durer, ce qui les rend idéaux pour une utilisation dans des applications robustes.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 40 GHz | |
| Voltage nominal | 170VRMS* | |
| Dielectriques Résistance à la tension | 500VRMS* | |
| Résistance à l'isolation | ≥ 2000 MΩ | |
| Résistance centrale | Conducteur extérieur | Normalement ≤ 2,5 mΩ, étanchéité ≤ 4 mΩ |
| Conducteur central | Normalement ≤ 6mΩ, étanchéité ≤ 26mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Sn-P Bronze, plaqué or |
| Femme | d'une épaisseur n'excédant pas 50 mm | |
| Contact élastique | d'une épaisseur n'excédant pas 10 mm | d'une épaisseur de |
| Parties métalliques | L'acier inoxydable | Passivation plaquée en or |
| Des isolants | Sintrage du verre/PTFE/PEI | |
| Taux de fuite du produit hermétique | 1.01325×10-3Pa·cm3/s | |
Applications
| Ensembles de câbles RF |
| Guide d'ondes à adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF de type N |
| Connecteur RF TNC |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNC |
| Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMP, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIl est.
