Détails sur le produit:
Conditions de paiement et expédition:
|
| Connecteur: | SMP | Nom du produit: | Connecteur hermétiquement scellé masculin de SMP |
|---|---|---|---|
| Le sexe: | Homme | Plage de fréquences: | DC~40GHz |
| Impédance: | 50Ω | Verres: | 7052 7070 |
| Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s | Type de freinage: | Détente limitée/forage lisse |
| Surligner: | Connecteur RF monté sur PCB à angle droit,Connecteur RF hermétiquement scellé SMP,Connecteur coaxiale RF 40 GHz |
||

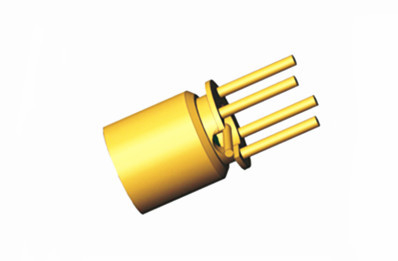

Connectivité améliorée avec le connecteur RF de montage de PCB mâle à angle droit hermétiquement scellé SMP
Le SMP est un connecteur coaxial RF miniature à couplage instantané, caractérisé par sa taille compacte, sa conception légère, ses performances sismiques supérieures et sa compatibilité haut débit.Avec une plage de fréquence de fonctionnement allant jusqu'à 30 GHz (notre connecteur SMP peut atteindre 40 GHz), la prise offre trois options d'interface: détente complète, détente limitée et perçage lisse (y compris avec freinage).les adaptateurs de série fournissent des solutions d'interconnexion polyvalentes pour diverses applications telles que les connexions de carte à carte, des configurations blind mate et des installations rack-and-panel tout en maintenant un niveau élevé de densité de paquetage. Idéal pour une utilisation dans des environnements exigeants nécessitant une grande fiabilité et modularité.
Spécification
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 40 GHz | |
| Voltage nominal | 170VRMS* | |
| Résistance à l'isolation | ≥ 2000 MΩ | |
| Dielectriques Résistance à la tension | 500VRMS* | |
| Résistance centrale | Conducteur extérieur | ≤ 4 mΩ |
| Conducteur central | ≤ 26 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Sn-P Bronze, plaqué or |
| Femme | d'une épaisseur n'excédant pas 50 mm | |
| Contact élastique | d'une épaisseur n'excédant pas 10 mm | d'une épaisseur de |
| Parties métalliques | L'acier inoxydable | Passivation plaquée en or |
| Des isolants | Sintrage du verre/PTFE/PEI | |
| Taux de fuite du produit hermétique | 1.01325×10-3Pa·cm3/s | |
Dessin détaillé
Applications
1"Conforme aux normes établies par la Commission électrotechnique internationale (CEI) et l'Institut des ingénieurs électriciens et électroniciens (IEEE).
2, large gamme de fréquences de fonctionnement, capable de fonctionner jusqu'à DC ~ 40 GHz.
3Trois formes d'interface sont disponibles en fonction de différentes forces de rétention de connexion: détente lisse, détente limitée et détente complète, répondant à diverses exigences d'application.
4Il offre une conception conviviale, permettant aux installateurs de simplement rassembler ces connecteurs pour les connecter et de les démonter facilement en cas de besoin.
5, ce qui le rend adapté aux applications modulaires et denses.
Caractéristiques et avantages
| d'une épaisseur de |
| sous-miniature |
| DC à 40 GHz |
| Taille compacte |
| Accouplement à pression ou à accélérateur |
| Détente complète, détente limitée et perçage lisse |
| Connecteur de montage de PCB et de câbles |
| Choix de mâle et de femelle, droit et droit |
| Version de montage de câbles pour les matériaux de câbles souples et semi-rigides |
| Type normal et hermétique, monture à bride et monture à fil |
