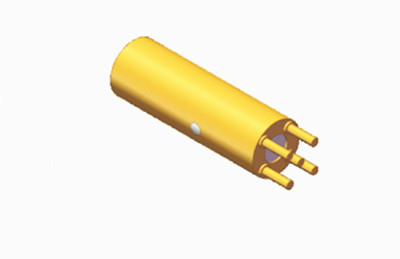

SMP série mâle PCB monté connecteur RF limité détente pour des performances optimales

SMP Series Male PCB Mount RF Connector Limited Detent For Ultimate Performance
SMP Series Male PCB Mount RF Connector Limited Detent For Ultimate Performance SMP Series Male PCB Mount RF Connector Limited Detent For Ultimate Performance

Image Grand :  SMP série mâle PCB monté connecteur RF limité détente pour des performances optimales meilleur prix

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: ELT (Elite)
Certification: ROHS ISO-9001-2015
Numéro de modèle: Le nombre d'émissions de CO2
Conditions de paiement et expédition:
Quantité de commande min: 200 pièces
Prix: Negotiable
Détails d'emballage: Carton standard à l'exportation
Délai de livraison: D'ici 3 semaines
Conditions de paiement: L/C, T/T, Western Union, carte de crédit
Capacité d'approvisionnement: 300 000 000 pièces par an
Description de produit détaillée
Connecteur: SMP Nom du produit: Connecteur hermétiquement scellé de détente de SMP Male Limited
Le sexe: Homme Plage de fréquences: DC~40GHz
Impédance: 50Ω Matériau de la coquille: Le Kovar 4J29
Verres: 7052 7070 Hermecity: ≤1.01325*10^-3 Pa.cm ^3/s
Surligner:

Détente limitée du connecteur RF mâle

,

Connecteur RF de montage de PCB mâle

,

Connecteur coaxial RF de la série SMP

Connecteur RF de montage de PCB masculin de la série SMP Connecteur de détente limité pour des performances optimales



Le connecteur RF de montage de PCB masculin de la série SMP est un connecteur coaxial RF compact à couplage press-on ou snap, caractérisé par sa petite taille, sa conception légère, ses excellentes performances sismiques,et large bande passante de travailIl fonctionne jusqu'à 30 GHz ((nos produits de connecteurs SMP peuvent atteindre 40 GHz) et offre trois formes d'interface - détente complète, détente limitée et perçage lisse (y compris le freinage).monture de câble, et les adaptateurs en série, il fournit une solution d'interconnexion pour les applications board-to-board, blind mate et rack-and-panel tout en maintenant la densité du paquet.Idéal pour les installations modulaires à haute fiabilité et à forte intensité.


Spécification

Caractéristiques électriques
Impédance 50Ω
Plage de fréquences DC ~ 40 GHz
Voltage nominal 170VRMS*
Résistance à l'isolation ≥ 2000 MΩ
Dielectriques Résistance à la tension  500VRMS*
Résistance centrale Conducteur extérieur ≤ 4 mΩ
  Conducteur central ≤ 26 mΩ
Résultats de la recherche ≤ 13
Caractéristiques matérielles et mécaniques
Conducteur central Homme Sn-P Bronze, plaqué or
  Femme d'une épaisseur n'excédant pas 50 mm
Contact élastique d'une épaisseur n'excédant pas 10 mm d'une épaisseur de
Parties métalliques L'acier inoxydable Passivation plaquée en or
Des isolants Sintrage du verre/PTFE/PEI
Taux de fuite du produit hermétique 1.01325×10-3Pa·cm3/s


Dessin détaillé

SMP série mâle PCB monté connecteur RF limité détente pour des performances optimales 0


Applications


- Des antennes.
- Le haut débit

- Télécommunications

- Les instruments
- Antennes à réseau phasé

- L'interconnexion de bord à bord



Le numéro d'immatriculation
Nous avons plus de 1 000 types deConnecteur hermétiquement scellé SMPSi vous ne trouvez pas le produit que vous utilisez, veuillez nous contacter pour les catalogues complets.

SMP série mâle PCB monté connecteur RF limité détente pour des performances optimales 1

Caractéristiques et avantages

d'une épaisseur de
sous-miniature
DC à 40 GHz
Taille compacte
Accouplement à pression ou à accélérateur
Détente complète, détente limitée et perçage lisse
Connecteur de montage de PCB et de câbles
Choix de mâle et de femelle, droit et droit
Version de montage de câbles pour les matériaux de câbles souples et semi-rigides
Type normal et hermétique, monture à bride et monture à fil
