Connecteurs traversée à angle droit SSMA haute fiabilité (mini SMA) femelle
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product Name: | SSMA RF Connector | Impedance: | 50Ω |
|---|---|---|---|
| Durability: | 500 Cycles | Material: | Copper Alloy |
| Application: | RF | Insulation Resistance: | ≥5000MΩ |
| Insulating Medium: | PTFE | Gender: | Female |
| Mettre en évidence: | MF108A câble prise RF,SSMA prise RF mâle en acier inoxydable |
||
Connecteurs de cloisons à angle droit féminins
Les connecteurs coaxiaux RF de la série SSMA sont des versions miniaturisées des connecteurs SMA, caractérisés par leur taille compacte, leur large bande passante de fréquence et leur fiabilité élevée.Ils sont largement utilisés dans divers secteurs tels que l'aviation., l'aérospatiale et les communications au micro-ondes.
Caractéristiques:
1. Taille miniaturisée: Les connecteurs SSMA sont plus petits que leurs homologues SMA, ce qui les rend adaptés aux applications où l'espace est à la prime.
2Large bande passante de fréquence: Les connecteurs SSMA sont conçus pour fonctionner sur une large gamme de fréquences, supportant généralement jusqu'à 18 GHz ou même plus.
3. Haute fiabilité: Ces connecteurs sont conçus pour maintenir des connexions stables dans des environnements exigeants, y compris des températures et des vibrations élevées.
4Faible perte de réflexion: la conception des connecteurs SSMA permet de minimiser les réflexions du signal, de réduire les pertes et de fournir une meilleure performance.
Spécification des connecteurs RF SSMA:
Note:La fréquence du modèle est basée sur les données figurant dans la fiche de spécifications du produit.
| Caractéristiques électroniques et matérielles | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC √30 GHz | |
| Voltage nominal | 250 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 750 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Conducteur central | Homme | D'une épaisseur n'excédant pas 1 mm |
| Femme | Béryllium, plaqué en or | |
| autres pièces métalliques | D'une épaisseur n'excédant pas 1 mm | |
| La manche de crimping | Alliages de cuivre nickelés | |
| Isolateur | PTFE | |
| Anneau de sceau | Ruban au silicium | |
| Durabilité | 500 cycles | |
Applications:
1Communication sans fil: dans les liaisons micro-ondes, les communications point à point et les systèmes d'antenne de la station de base cellulaire, les connecteurs SSMA sont utilisés pour connecter les composants RF (fréquence radio).
2Aérospatiale et aéronautique:Les connecteurs SSMA sont utilisés dans une variété de systèmes de communication et de navigation dans l'industrie aérospatiale en raison de leur grande fiabilité et de leur capacité à résister à des conditions extrêmes..
3. Équipement d'essai: dans les équipements d'essai et de mesure RF, les connecteurs SSMA peuvent être utilisés pour connecter les instruments d'essai à l'équipement testé (EUT) ou à d'autres composants RF.
Catalogue du produit:
| Adaptateur RF |
| Connecteur RF SMA |
| Connecteur RF SSMP |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF MCX/MMCX |
| Les connecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
| Ensembles de câbles RF |
| Guide d' onde à l' adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |

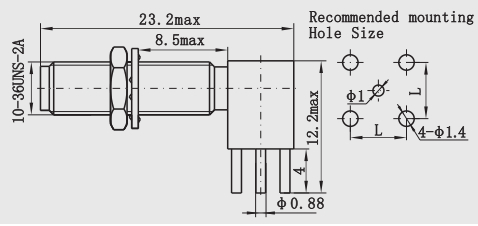

Dessin de contour: (Unité: mm)
Produit apparenté
1.Mini SMA Microstrip Connecteur à angle droit pour PCB
| Le numéro de modèle. | Nom de l'entreprise |
| Le nombre d'équipements utilisés est le suivant: |
2.SConnecteur de micro-bandes RF féminin SMA pour PCB
| Le numéro de modèle. | Nom de l'entreprise |
| Le code de l'établissement est le même. |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteurs SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
