Connecteur RF à angle droit féminin SMP avec bride à rotation libre à 360° pour câble CXN3506/MF108A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur coaxial RF SMP | Le placement: | Plaquage par or |
|---|---|---|---|
| Impédance: | 50Ω | Certificat: | Le nombre d'équipements |
| Le sexe: | Femme | Style du corps: | Angle droit |
| Durée de vie: | 500cycles | Méthode de bâti: | Monture de la bride |
| Mettre en évidence: | CXN3506/MF108A Connecteur RF SMP par câble,Connecteur RF SMP féminin à angle droit |
||

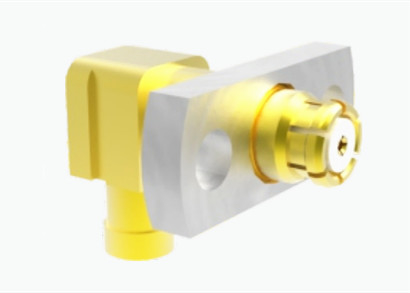

Connecteur RF à angle droit féminin SMP avec bride à rotation libre à 360° pour câble CXN3506/MF108A
Introduction au connecteur RF SMP
Le SMP est un connecteur coaxial RF miniature qui présente une petite taille, un poids léger, d'excellentes performances sismiques et une large plage de fréquences de travail.Il fonctionne jusqu'à 30 GHz (notre connecteur SMP haute performance peut atteindre 40 GHz), et le bouchon est disponible en trois formes d'interface: détente complète, détente limitée et trou sans fil (y compris avec freinage).Ces différentes options d'interface peuvent répondre aux besoins de mouvement axial ou radial lors de l'accouplement à l'aveugle lors de l'utilisation de connecteurs à large bande ensembleIl convient aux installations nécessitant une fiabilité et une densité modulaires élevées.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 40 GHz | |
| Voltage nominal | 170VRMS* | |
| Dielectriques Résistance à la tension | 500VRMS* | |
| Résistance à l'isolation | ≥ 2000 MΩ | |
| Résistance centrale | Conducteur extérieur | Normalement ≤ 2,5 mΩ, étanchéité ≤ 4 mΩ |
| Conducteur central | Normalement ≤ 6mΩ, étanchéité ≤ 26mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Sn-P Bronze, plaqué en or |
| Femme | d'une épaisseur n'excédant pas 50 mm | |
| Contact élastique | d'une épaisseur n'excédant pas 10 mm | d'une épaisseur de |
| Parties métalliques | L'acier inoxydable | Passivation plaquée en or |
| Des isolants | Sintrage du verre/PTFE/PEI | |
| Taux de fuite du produit hermétique | 1.01325×10-3Pa·cm3/s | |

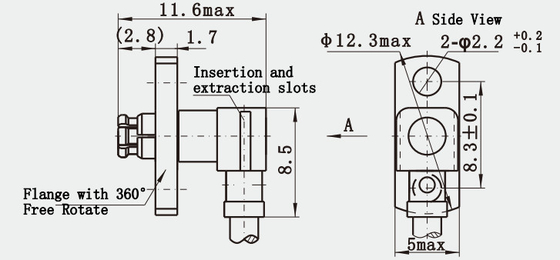

Dessin détaillé deConnecteur RF à angle droit féminin SMP avec bride à rotation libre à 360° pour câble CXN3506/MF108A:
Caractéristiques du connecteur SMP:
1. Type de connexion à pression: le connecteur SMP utilise une conception à pression qui permet une connexion et une déconnexion rapides et faciles.
2. Diverses formes d'interface: Il fournit trois types d'interfaces: détente complète, détente limitée et trou sans fil (y compris avec freinage), répondant aux différentes exigences de connexion.
3. Options de prise en main: en plus du type de prise en main, des variantes de prise en main du connecteur SMP sont disponibles, offrant aux utilisateurs plus de choix.
Applications:
Le câble connecteur SMP est idéal pour les applications de radiofréquence/micro-ondes à haute densité en raison de sa conception compacte, de sa forte adaptabilité et de son fonctionnement pratique.Ses différentes formes d'interface et sa conception simple permettent des connexions ou des déconnexions rapides et fiables dans différents environnements, répondant aux exigences de la technologie de connectivité moderne à haute performance.
Catalogue du produit:
| Ensembles de câbles RF |
| Guide d' onde à l' adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF de type N |
| Connecteur RF TNC |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMP, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIl est.
