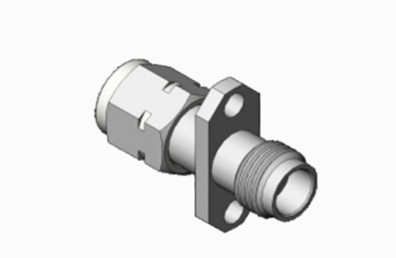

1.85mm Adaptateur RF en acier inoxydable de sexe masculin à féminin avec connecteur RF monté sur bride
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de l'article: | Adaptateur d'onde millimétrique | Le sexe: | De l'homme à la femme |
|---|---|---|---|
| Matériel: | Acier inoxydable | Mots clés: | 1.85mm MMW Connecteurs |
| Le placement: | Passivé | Application du projet: | RF |
| Style du corps: | À droite. | ||
| Mettre en évidence: | 1.85mm Adaptateur RF homme à femme,Adaptateur RF monté sur la bride,Adaptateur RF en acier inoxydable |
||
1.85mm Adaptateur RF en acier inoxydable de sexe masculin à féminin avec connecteur RF monté sur bride
Le connecteur de 1,85 mm est un connecteur à ondes millimétriques de haute performance conçu pour une utilisation dans des applications à haute fréquence, avec des fréquences opérationnelles allant jusqu'à 67 GHz.Utilisation d'une interface aérienne et d'une connexion filetée, ce connecteur est interchangeable avec le connecteur de 2,4 mm, doté d'une taille compacte, d'une construction légère, de capacités à haute fréquence et de connexions fiables,il est largement utilisé dans les mesures de micro-ondes à haute fréquence et les appareils à ondes millimétriques.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
|
Caractéristiques électroniques et matérielles |
||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 67 GHz | |
| Voltage nominal | 170 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 500 VRMS (niveau maximum de la mer) | |
| Résultats de la recherche | ≤ 1,05 + 0,005f | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Conducteur central | Homme |
Béryllium en bronze plaqué or |
| Femme | Béryllium en bronze plaqué or | |
| autres pièces métalliques |
Lamière / inoxydable Plaqué en or / passivé |
|
| Isolateur | Les États membres doivent respecter les dispositions suivantes: | |
| Anneau de sceau | Ruban au silicium | |
| Le couple d'accouplement | 00,79 -1,13 N.m. | |

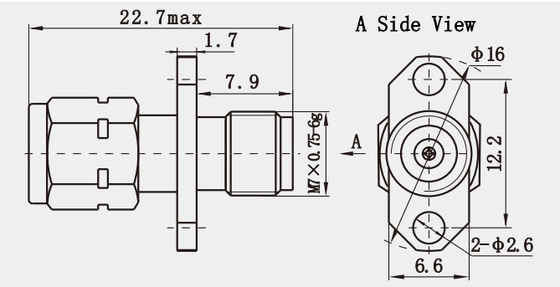

Plus de photos de l'adaptateur RF en acier inoxydable de 1,85 mm de sexe masculin à féminin avec connecteur RF monté sur la bride:
Caractéristiques:
1L'adaptateur coaxial RF.85 est une sorte de connecteur coaxial utilisé pour la transmission de signaux RF, avec un indice de performance électrique précis et des caractéristiques physiques stables.
L'adaptateur coaxial 1,85 RF joue un rôle essentiel dans les communications RF, les systèmes radar, les communications par satellite et les mesures à micro-ondes.La méthodologie de conception et les résultats des essais montrent que l'adaptateur peut fonctionner efficacement dans la bande des ondes millimétriques.
Applications:
1Systèmes de communication par satellite de 1,85 mm
Transmission efficace du signal: dans les systèmes de communication par satellite, le 1,85 mm est utilisé pour la transmission du signal entre les antennes et les équipements de réception/transmission.Son rapport d'onde stationnaire à basse tension (VSWR) et sa perte d'insertion assurent une transmission de signal efficace et fiable.
Connexion d'équipement: compte tenu de sa conception raisonnable et de sa fiabilité élevée, le 1,85 mm est largement utilisé pour la connexion d'équipements aux stations terrestres de communication par satellite,assurer le fonctionnement stable du système.
2Systèmes radar
Mesure de haute précision: les systèmes radar nécessitent une grande précision dans la mesure des radiofréquences.4dB répond à la demande de contrôle précis du signal dans les systèmes radar.
Durabilité: avec une force réelle de rétention du conducteur interne de 40 N, il assure des connexions fermes et durables même dans des environnements extérieurs difficiles.
