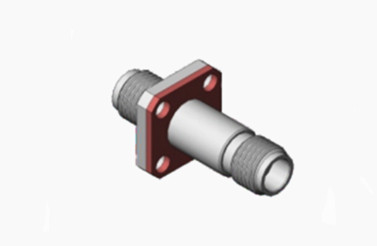

2.4mm Connecteurs RF femelles à femelles avec revêtement passivé en acier inoxydable étanche
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur coaxial RF 2,4 mm | Le placement: | Passivé |
|---|---|---|---|
| Impédance: | 50Ω | Certificat: | Le nombre d'équipements |
| Le type: | Femme | Durée de vie: | 500cycles |
| Application du projet: | Ordinateur/LAN | Matériel: | Acier inoxydable |
| Mettre en évidence: | Connecteurs RF en acier inoxydable de 2,4 mm,Connecteurs RF à revêtement passif de 2 |
||
2.4mm Connecteurs RF d'acier inoxydable résistant à l'eau par onde millimétrique
Le produit de type 2,4 mm est un connecteur à ondes millimétriques de haute performance avec une fréquence de 50 GHz.fréquence d'utilisation élevéeIl est largement utilisé dans les mesures de micro-ondes à haute fréquence et les appareils à ondes millimétriques.
Le dessin de contourJe suis désolé.
Spécification(mm):
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
Caractéristiques électriques | ||||
Impédance | 50Ω | |||
Plage de fréquences | DC ¥ 50 GHz | |||
Voltage nominal | 170VRMS (niveau maximum de la mer) | |||
Dielectriques Résistance à la tension | 500VRMS (niveau maximum de la mer) | |||
Résistance à l'isolation | ≥ 5000 MΩ | |||
Résistance au contact | Conducteur extérieur | ≤ 2 mΩ | ||
Conducteur central | ≤ 3 mΩ | |||
VSMR | ≤ 1,05 + 0,005f | |||

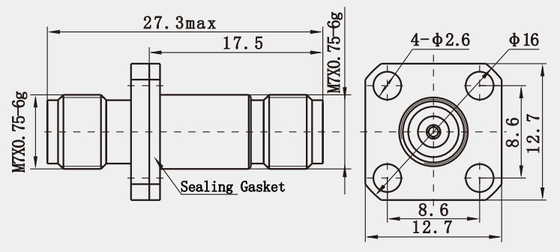

Dessin détaillé(mm):
Caractéristiques:
1. Large plage de fréquences: prenant en charge une plage de fréquences allant de DC à 50 GHz, cet adaptateur couvre une large gamme de bandes de communication sans fil, y compris de nombreuses applications de micro-ondes et d'ondes millimétriques.Ces capacités de haut débit en font un choix idéal pour une variété d'applications à haute fréquence.
2Faible rapport d'onde stationnaire: un faible rapport d'onde stationnaire indique que l'adaptateur a une excellente correspondance d'impédance et une réflexion minimale du signal dans la plage de fréquences spécifiée.Ceci est particulièrement important pour maintenir la qualité du signal et l'efficacité maximale de transmission dans le système..
3. Retention élevée de la prise: grâce à sa structure et à ses matériaux supérieurs, l'adaptateur RF imperméable à l'eau de 2,4 mm peut supporter jusqu'à 3000 opérations de prise et de décharge,d'une épaisseur supérieure ou égale à 5 mmCeci le rend particulièrement utile dans les situations où la configuration de connexion doit être changée fréquemment.
Les avantages:
| Produits ordinaires | Produits d'élite | |
| Plage de fréquences | DC ~ 40 GHz | DC ~ 65 GHz |
| Résultats de la recherche | ≤ 135 | ≤ 13 |
| Durabilité | 300 cycles | > 500 cycles |
Application du projet:
1Transmission de données: Pour les scénarios d'application nécessitant une transmission rapide et à grande échelle de données, tels que les équipements aérospatiaux, le 2.L'adaptateur RF imperméable à l'eau de 4 mm fournit une méthode de connexion efficace et fiableSa conception assure des performances stables dans des environnements extrêmes, qu'il s'agisse de vibrations élevées ou de fluctuations de température.
2. Équipement de test et de mesure: dans le domaine des tests et des mesures, ce type d'adaptateur est couramment utilisé pour connecter divers appareils afin d'assurer la plus haute intégrité du signal et la précision des tests.Par exemple, dans les essais caractéristiques des appareils à micro-ondes, l'utilisation de l'adaptateur RF imperméable à l'eau de 2,4 mm peut réduire la perte et la réflexion du signal, améliorant ainsi la précision des résultats des essais.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
