2.4mm hermétiquement scellé en laiton Femme montée à la bride RF connecteur coaxial
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | 2.4mm rf Conector coaxial | Le placement: | Plaqué en or |
|---|---|---|---|
| Impédance: | 50Ω | Certificat: | Le nombre d'équipements |
| Taper: | Femme | Je vous en prie.: | ≤1.05+0.005f |
| Matériel: | D'autres produits | Plage de fréquences: | DC~50GHz |
| Mettre en évidence: | Connecteur coaxial RF hermétiquement scellé,2Connecteur coaxial RF de.4 mm,Connecteur coaxial RF féminin en laiton |
||

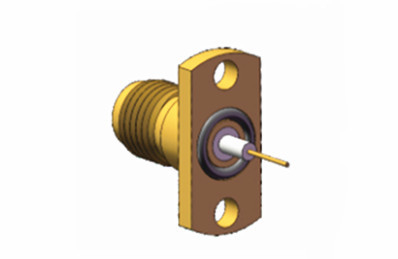

2.4mm hermétiquement scellé en laiton Femme montée à la bride RF connecteur coaxial
2.4 Le produit de type est un connecteur à ondes millimétriques de haute performance, dont la fréquence est de 50 GHz, utilise une interface aérienne en filetage avec des caractéristiques de petit volume, de poids léger, de fréquence d'utilisation élevée,connexion fiable, il est largement utilisé dans les dispositifs de mesure des micro-ondes à haute fréquence et les ondes millimétriques.
Les connecteurs coaxiaux 2,4 mm de haute précision de 50 Ohm sont adaptés à un large éventail d'applications RF et micro-ondes.sont couramment utilisés dans divers scénarios d'essai et de mesure, y compris les communications cellulaires et par satellite, pour assurer une correspondance appropriée des équipements et des interconnexions de câbles.Ces connecteurs sont conçus pour résister à une utilisation répétéeIls sont conçus avec un système diélectrique à air et incorporent un support de conducteur central en plastique à faible perte.

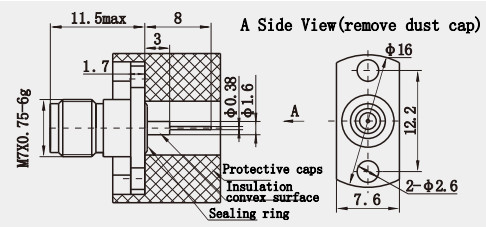

Tracé du connecteur coaxial RF de 2,4 mm:(mm)
Spécificationd'une largeur d'environ 1 mm,
|
Caractéristiques électriques
|
||||
|
Impédance
|
50Ω
|
|||
|
Plage de fréquences
|
DC ¥ 50 GHz
|
|||
|
Voltage nominal
|
170VRMS (niveau maximum de la mer)
|
|||
|
Dielectriques Résistance à la tension
|
500VRMS (niveau maximum de la mer)
|
|||
|
Résistance à l'isolation
|
≥ 5000 MΩ
|
|||
|
Résistance au contact |
Conducteur extérieur
|
≤ 2 mΩ
|
||
|
Conducteur central
|
≤ 3 mΩ
|
|||
|
VSMR
|
≤ 1,05 + 0,005f
|
|||
Les dimensions de l'interface:
Caractéristiques:
1- Dans la gamme haute fréquence:
Conçus pour des applications à haute fréquence, les connecteurs de 2,4 mm fonctionnent dans la plage de fréquences DC à 50 GHz.comme les communications par satellite et les analyseurs de réseaux à haute fréquence.
Ils utilisent une interface diélectrique à air, réduisant efficacement la perte de signal pendant la transmission, maintenant ainsi des performances élevées.
2Conception compacte:
La petite taille des connecteurs de 2,4 mm, avec un diamètre de conducteur externe de seulement 2,4 mm, les rend adaptés à des applications à espace restreint et intégrables dans des conceptions de systèmes compacts.
Leur nature légère facilite leur portabilité et leur manipulation, particulièrement adaptées aux équipements de mesure qui nécessitent un montage et un démontage fréquents.
3Durée de vie mécanique:
Fabriqués en acier inoxydable ou en laiton avec une finition dorée, les connecteurs de 2,4 mm assurent une bonne résistance mécanique et une bonne résistance à la corrosion.
Équipée d'une fonction d'auto-alignement qui protège la prise femelle, cette conception empêche les dommages que les connecteurs SMA et 3,5 mm communs pourraient subir lors de la connexion.
Les avantages:
| Produits ordinaires | Produits d'élite | |
| Plage de fréquences | DC ~ 40 GHz | DC ~ 65 GHz |
| Résultats de la recherche | ≤ 135 | ≤ 13 |
| Durabilité | 300 cycles | > 500 cycles |
Applications:
2connecteurs de.4 mm, avec leur gamme de fréquences élevées, leur conception compacte, leur durabilité mécanique, leurs excellentes performances électriques et leur compatibilité étendue avec les normes de l'industrie,sont devenus un composant essentiel indispensable dans les instruments et systèmes à ondes millimétriquesPour les applications nécessitant des connexions de haute fréquence et de précision, les connecteurs de 2,4 mm offrent une solution efficace et fiable.
Nos principaux produits:
| Adaptateur RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF MCX/MMCX |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
| Ensembles de câbles RF |
| Guide d'ondes à adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
