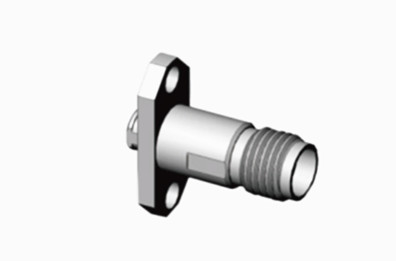

Connecteur RF féminin en acier inoxydable pour câble CXN3506/MF108A

                             Connecteur RF féminin en acier inoxydable pour câble CXN3506/MF108A

Le type K, également connu sous le nom de connecteur de type 2.92, est un connecteur à ondes millimétriques couramment utilisé avec une fréquence allant jusqu'à 40 GHz.5 série de produits et adopte une interface aérienneLe connecteur de type K présente une petite taille, un poids léger, une utilisation fréquente et une connexion fiable.

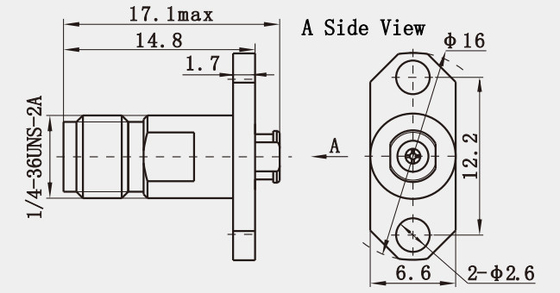

Le dessin de contour:

Les spécifications:

Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Autres connecteurs RF 2,92 mm mâle femelle:

2.

3.

4.

Caractéristiques:

1- Structure et matériau:
- La carrosserie principale est de conception intégrée, empêchant efficacement les fuites du modèle.
- Le conducteur extérieur est en acier inoxydable, ce qui améliore la durabilité et la résistance à la corrosion.
- Le conducteur central est en cuivre béryllium plaqué en or, ce qui assure une bonne performance électrique et une stabilité à long terme.

2Caractéristiques électriques:
- L'impédance caractéristique est de 50Ω, adaptée à une variété d'applications RF.
- La gamme de fréquences est large, de DC à 40 GHz, répondant aux besoins des applications à haute fréquence.
- Le rapport d'onde stationnaire à basse tension (VSWR), inférieur à 1,15 à 40 GHz, assure une transmission efficace du signal.

Applications:

1. Ingénierie radar: en raison de sa gamme de fréquences élevées et de ses caractéristiques de faible perte d'insertion, le connecteur K2.92 est utilisé dans les systèmes radar pour transmettre des signaux à haute fréquence,assurer l'exactitude et la fiabilité des équipements radar.

2. Guerre électronique: Dans le domaine de la guerre électronique, K2.92 connecteurs sont utilisés pour connecter divers appareils haute fréquence afin d'obtenir des fonctions d'interférence électronique et anti-interférence efficaces.

3Communications par satellite: en raison de ses excellentes performances électriques et de ses propriétés mécaniques, le connecteur K2.92 est utilisé dans les systèmes de communication par satellite pour connecter des antennes et des récepteurs,assurer une transmission stable du signal.
