Une ligne droite et une ligne RA en forme de L. Joints rotatifs à micro-ondes 1L-BJ320-1
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Joints rotatifs à guidage d'ondes | Formulaire de port: | Le nombre d'heures de travail est le suivant: |
|---|---|---|---|
| Fréquence: | 40% de bande passante des guides d'onde | Durabilité: | ≤ 15 |
| perte d'insertion: | ≤ 1,25 dB | Capacité de production: | Puissance moyenne de 300 W |
| Mettre en évidence: | Joints rotatifs à guides d'ondes en forme de L,Un joint rotatif à micro-ondes,Joints rotatifs à micro-ondes |
||

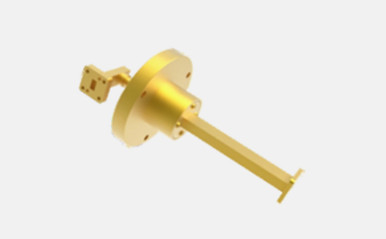

Une ligne droite et une RA (en forme de L) joints rotatifs à micro-ondes
Les joints rotatifs à guide d'onde sont principalement utilisés pour la transmission de signaux pour la connexion de pièces fixes et rotatives.
Les ports communs comprennent des ports coaxiaux, des ports à guides d'ondes rectangulaires et des ports à guides d'ondes à crête.
les joints rotatifs à guides d'ondes et les joints rotatifs à guides d'ondes multicanaux, classés en types I, L et U
selon leur forme structurelle.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Formulaire de port | Le nombre d'heures de travail est le suivant: |
| Fréquence | 40% de bande passante des guides d'onde |
| Résultats de la recherche | ≤ 15 |
| Perte d'insertion | ≤ 1,25 dB |
| Capacité de production | Puissance moyenne de 300 W |

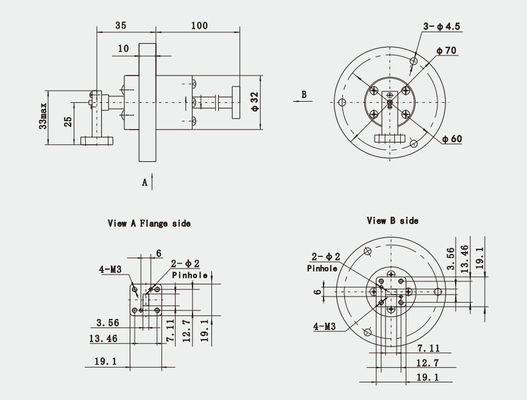

Dessin détaillé
Exemple de courbe de test:
Applications:
- Système radar: L'articulation rotative de guidage d'onde est le dispositif clé du système d'alimentation mécaniquement scannée de l'antenne radar.Il peut assurer la transmission efficace des signaux micro-ondes dans la ligne d'alimentation tandis que l'antenne radar tourne à 360°, assurant que le système radar peut détecter et suivre avec précision les cibles.
- Le domaine aérospatial: Dans les avions, les équipements d'avionique, les joints rotatifs à guide d'onde sont utilisés pour réaliser la transmission de signaux dans différentes directions,pour répondre aux besoins de communication et de navigation dans les différentes positions de l'avionPar exemple, dans les radars aéroportés, les antennes de communication et autres équipements des aéronefs, les joints rotatifs à guide d'onde peuvent assurer une transmission stable du signal dans différentes directions.
- Communication par satellite: dans le système de communication par satellite,des joints rotatifs à guide d'onde peuvent être utilisés dans la partie tournante de l'antenne satellite pour permettre au satellite de maintenir une connexion de communication stable en orbite, et en même temps, il peut être ajusté en position en fonction des besoins de réaliser la couverture du sol ou d'autres satellites.
- Automatisation industrielle: Dans certains équipements d'automatisation industrielle, tels que les robots rotatifs et les lignes de production automatisées, des joints rotatifs à guide d'onde peuvent être utilisés pour réaliser la transmission et le contrôle du signal à l'intérieur de l'équipement,amélioration de la souplesse et de la fiabilité des équipements.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
