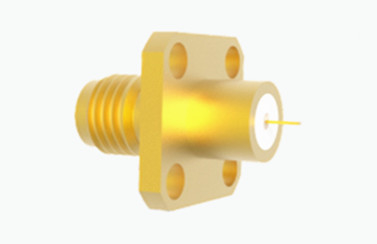

Connecteur coaxial RF de qualité aérospatiale en laiton féminin SMA avec surface métallique convexe
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | SMA rf Conector coaxial | Plaquage: | Plaqué en or |
|---|---|---|---|
| Le sexe: | Femme | Impédance: | 50Ω |
| Fréquence: | DC ~ 18 GHz | Durée de vie: | 500 cycles |
| Application du projet: | La communication | Matériel: | D'autres produits |
| Mettre en évidence: | Le connecteur coaxial RF de qualité aérospatiale en laiton,le connecteur coaxial RF de surface métallique convexe |
||
Connecteur coaxial RF de qualité aérospatiale en laiton féminin SMA avec surface métallique convexe
La série SMA de connecteurs coaxiaux RF est célébrée pour sa conception compacte et ses performances à haute fréquence, fonctionnant efficacement jusqu'à 18 GHz.y compris un petit facteur de formeCes caractéristiques en ont fait l'un des types de connecteurs coaxiaux RF les plus populaires.Ils sont largement utilisés dans des industries telles que l'aérospatiale, marine, et divers autres domaines.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Plage de fréquences | 0.3ZHz à 18GHz | ||
| Dielectriques Résistance à la tension | 1000VRMS | ||
| Résistance à l'isolation | Le débit d'électricité doit être supérieur ou égal à: | ||
| Résistance centrale | Conducteur central | ≤ 3,0 mΩ | |
| Conducteur extérieur | ≤ 2,0 mΩ | ||
| Caractéristiques matérielles et mécaniques | |||
| Fixation du contact central | ≥ 26 ans7 | ||
| Durabilité | 500 fois | ||
| Retention du câble | Force minimale de retenue du câble | ||
| Température | -55°C à +125°C | ||

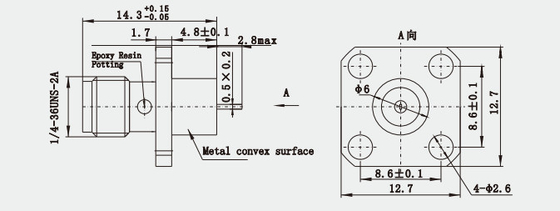

Le dessin de contour:(mm)
Caractéristiques:
- Bonne résistance à la corrosion: Ces connecteurs ont une bonne résistance à la corrosion et peuvent faire face aux substances ou environnements corrosifs qui peuvent exister dans l'espace, prolongeant ainsi leur durée de vie.
- Conception légère: le poids des connecteurs SMA de qualité aérospatiale est minimisé autant que possible tout en respectant les exigences de performance pour réduire le poids global du vaisseau spatial,améliorer ainsi l'efficacité du lancement et les performances opérationnellesCeci est souvent réalisé grâce à l'utilisation de matériaux légers ou à une conception structurelle optimisée.
- Miniaturisation et caractéristiques de haute fréquence: Les connecteurs SMA sont largement utilisés dans les produits de qualité aérospatiale en raison de leur miniaturisation, de leur haute fréquence et de leurs caractéristiques de haute performance.Ils sont capables d'un fonctionnement stable dans la plage de fréquences de transmission allant jusqu'à 18 GHz ou plus.
Applications:
- Système de communication du vaisseau spatial:Connexion de transmission du signal:Dans les systèmes de communication des satellites et d'autres engins spatiaux, les connecteurs SMA sont utilisés pour relier divers câbles et équipements RF, assurant ainsi une transmission de signal stable.dans la liaison de communication entre les satellites et les stations au sol, les connecteurs SMA connectent des équipements essentiels tels que des modules émetteurs-récepteurs RF, des filtres et des amplificateurs pour assurer une bonne communication.
- Connexion au système d'antenne:Le système d'antenne du vaisseau spatial doit être connecté à l'équipement interne de traitement des signaux RF.Les connecteurs SMA peuvent fournir des connexions fiables pour s'assurer que les signaux reçus par l'antenne peuvent être transmis avec précision aux circuits de traitement suivants.
Catalogue du produit:
1.85 série
2.4séries
2.92séries
SMAséries
Série SMP
Série SMPM
Produits isolants en verre
Adaptateur de guidage d'ondes coaxial
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur SMA, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
