Connecteur RF en acier inoxydable féminin de la série MSSM à ondes millimétriques avec microstrip
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Plaquage: | Passivation plaquée par or | Impédance: | 50Ω |
|---|---|---|---|
| Certificat: | Le nombre d'équipements | Diélectrique: | Les États membres doivent respecter les dispositions suivantes: |
| Le type: | Connecteur de rf | Le sexe: | Femme |
| Durabilité: | 500 cycles | ||
| Mettre en évidence: | Connecteur RF féminin de la série Microstrip MSSM,Connecteur RF en acier inoxydable à micro bande,Connecteur RF en acier inoxydable à ondes millimétriques |
||

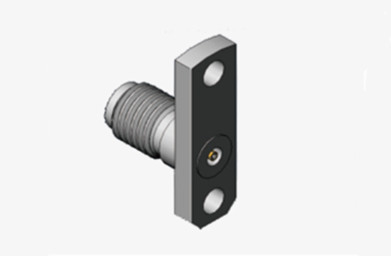

Connecteur RF en acier inoxydable féminin de la série MSSM à ondes millimétriques avec microstrip
La gamme de produits MSSM se compose de connecteurs à ondes millimétriques de haute performance capables de fonctionner à des fréquences allant jusqu'à 40 GHz.Ces connecteurs utilisent des connexions filetées air-diélectrique et sont interchangeables avec la série SSMAConnus pour leur taille compacte, leur conception légère, leur fréquence de fonctionnement élevée et leur connectivité fiable,Les connecteurs MSSM sont largement utilisés dans les mesures de micro-ondes à haute fréquence et les appareils à ondes millimétriquesLeurs caractéristiques les rendent particulièrement adaptés aux applications nécessitant un espace limité et des performances à haute fréquence.
Spécification:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | |
| Impédance | 50Ω |
| Plage de fréquences | DC ~ 40GHz |
| Dielectriques Résistance à la tension | 500REMV* |
| Résistance à l'isolation | ≥5000 MΩ |
| Résultats de la recherche | ≤ 1,07 + 0,007f |
| Grade de qualité | Grade de haute performance |
| Caractéristiques matérielles et mécaniques | |
| Conducteur central | D'autres métauxG en bronzeancien plaqué |
| Conducteur extérieur | D'autres métauxG en bronzeancien plaquéPassivation en acier inoxydable |
| IsolementDélectrique | Le montant de l'allocation est calculé en fonction de l'indicateur. |
| Plage de température | -55 ~ +125°C |
Caractéristique:
1- Structure de base
Conducteur interne: bouchon central, utilisé pour connecter le câble et l'interface du dispositif afin d'obtenir une interconnexion d'information.
Conducteur extérieur: Socket cylindrique qui sert à protéger et fixer le connecteur contre l'environnement extérieur.
Isolateur: situé entre les conducteurs internes et externes pour empêcher les interférences du signal et les courts-circuits.
2Fréquence de fonctionnement: dépend de la structure physique du connecteur, y compris la taille des conducteurs internes et externes, la nature du matériau diélectrique, etc.
3. VSWR (VSWR): l'un des indicateurs importants des mérites du connecteur, plus le VSWR est bas, meilleure est la performance.
4Perte d'insertion: perte de signal causée par le processus de transmission du signal, plus le connecteur est petit, plus l'efficacité de transmission du signal est élevée.

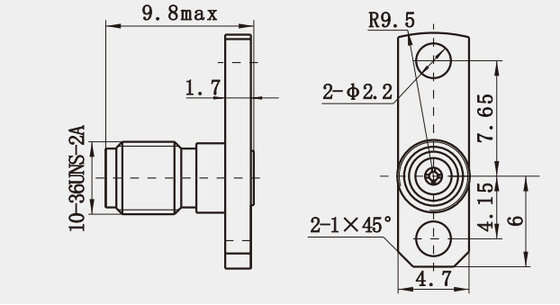

Contour dessin (mm) et image de Connecteur RF en acier inoxydable féminin de la série MSSM à ondes millimétriques avec microstrip
Applications:
1- le domaine de la communication: dans les communications mobiles, les données sans fil, les systèmes d'appel et autres équipements,Les connecteurs coaxials RF MSSM sont utilisés pour transmettre des signaux de fréquence micro-ondes afin d'assurer une transmission stable des signaux à haute fréquence.
2Dans le système de radiodiffusion, des connecteurs coaxials RF MSSM sont utilisés pour connecter l'émetteur et l'antenne afin de réaliser la transmission de signaux TV.Ses bonnes performances électriques et sa durabilité mécanique assurent la transmission stable des signaux de radiodiffusion.
Catalogue du produit:
| Adaptateur RF |
| Guide d'ondes à adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Ensembles de câbles RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNC Connecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Autres adaptateurs RF de 1,0 mm
1. 1.0 mm Adaptateur RF Femme à Femme
(numéro de modèle: 1.0-KK)
2. 1.0 mm Adaptateur RF mâle à mâle
(numéro de modèle: 1.0-JJ)
Le numéro d'immatriculation
Nous avons plus de 10 000 types deAdaptateursi le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
